Дана інструкція з монтажу і встановлення підходить для наступних моделей:

СНПЧ для п рінтера і МФУ CANON PIXMA MX350, MX360, iP2702, MP230, MP272, MP 280, MP282, MX320, iP2700, MP240, MP250, MP490, MP492, MP495, MP499, MX330, MX340, MP252, MP260, MP270, MX410 , MX420 конструктор на картриджах Canon PG-510, PG5-12, CLI-511, CLI-513.

СНПЧ для п рінтера і МФУ CANON PIXMA CANON MG2140, MG2240, MG3140, MG3240, MG4140, MG4240 конструктор на картриджах PG440, CL441.

Також для всіх інших принтерів і МФУ CANON і HP, в чиїх картриджах друкована голова і контейнер з чорнилом поєднаний.

1. Комплектація

1. Чотири ємності для чорнила з чотирижильним шлейфом

Установка, монтаж снпч для принтера canon, hp - конструктор для принтерів і БФП на двох картриджах

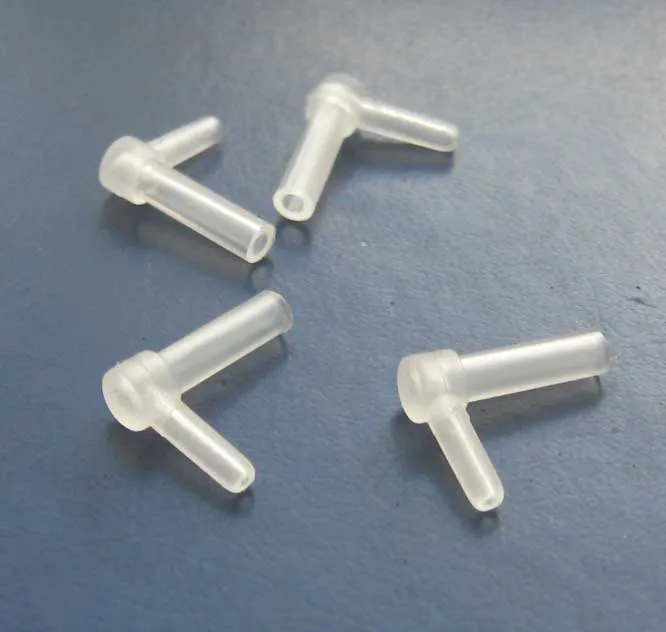

2. Кутовий штуцер (4 штуки)

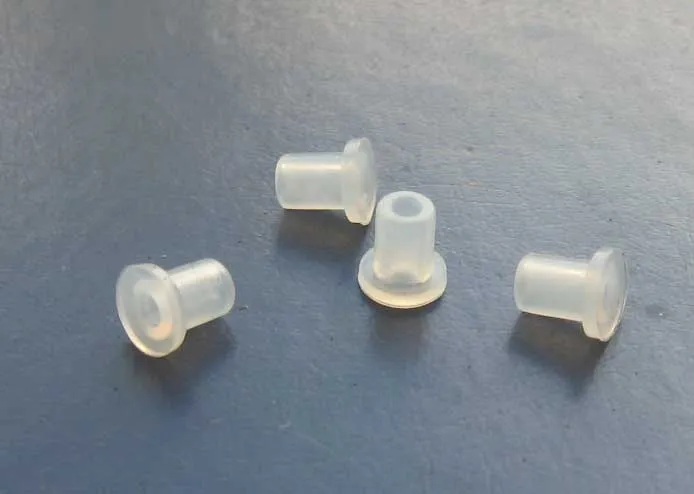

3. Прокладка для кутового штуцера (4 штуки)

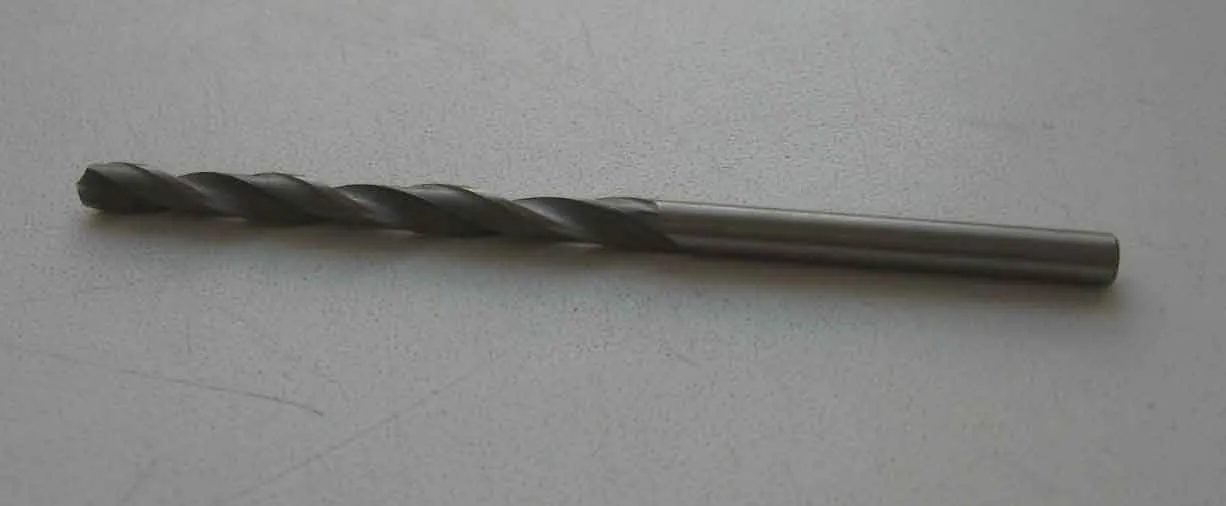

4. Свердел потрібного діаметра

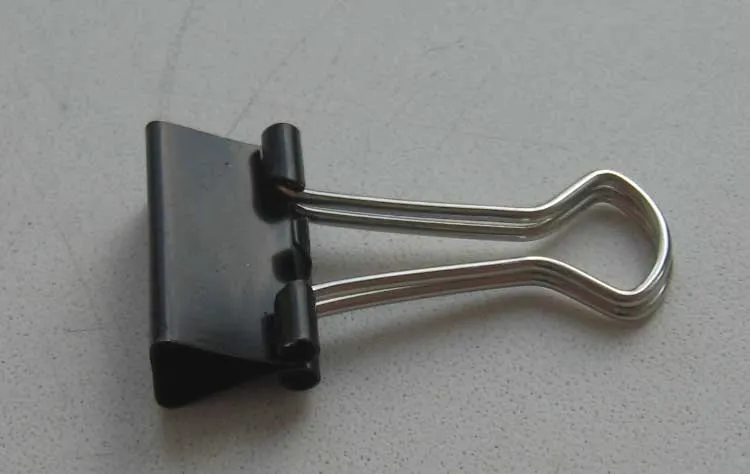

5. Зажим для паперу

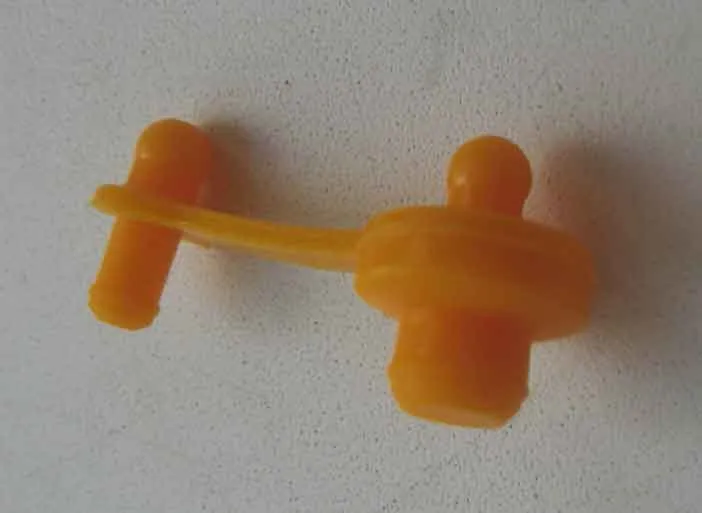

6. Пробки для ємностей

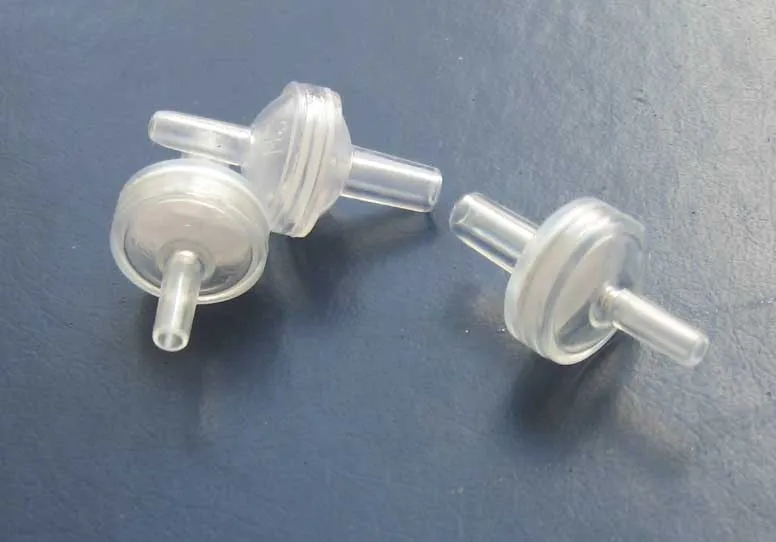

7. Повітряні фільтри

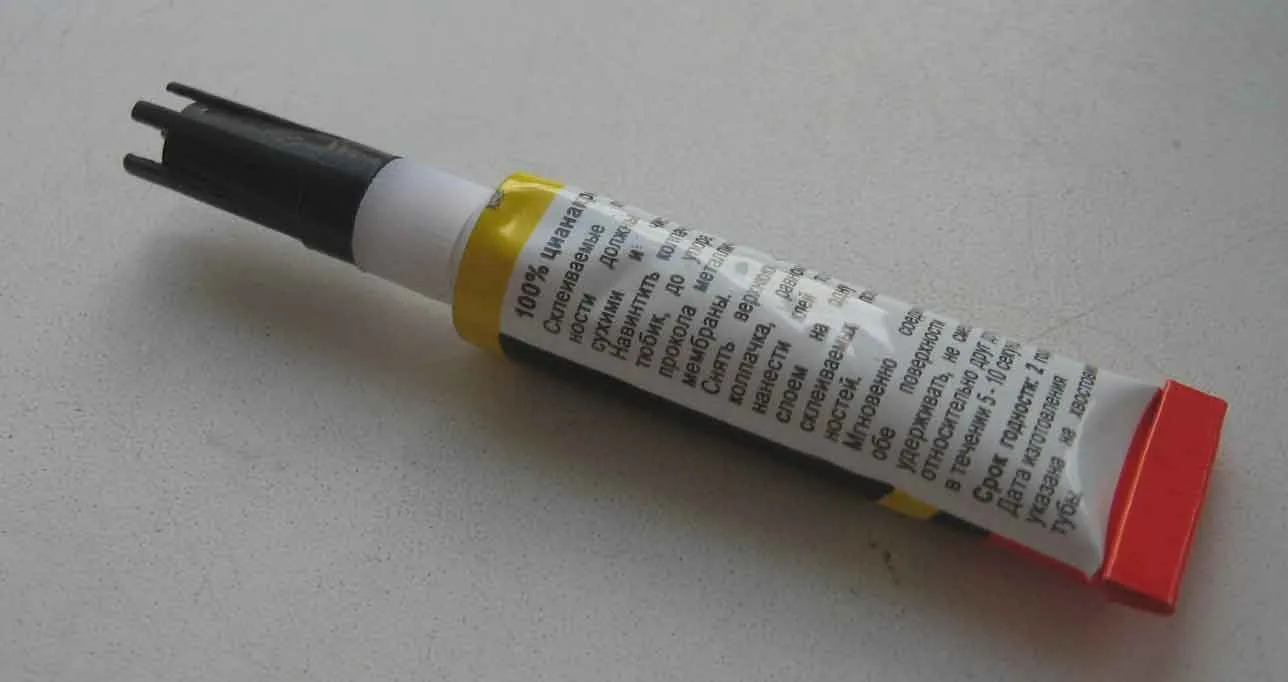

8. Тюбик супер клею

2. ПІДГОТОВКА КАРТРИДЖІВ

1. Дістаньте картриджі з принтера або упаковки (якщо нові).

2. Зніміть наклейки, що закривають верхню частину картриджів

3. Збільшіть повітряні отвори в картриджах за допомогою свердла, яке йде в комплекті (в чорному одне, кольоровому три).

3. Монтаж шлейфу до ємностей

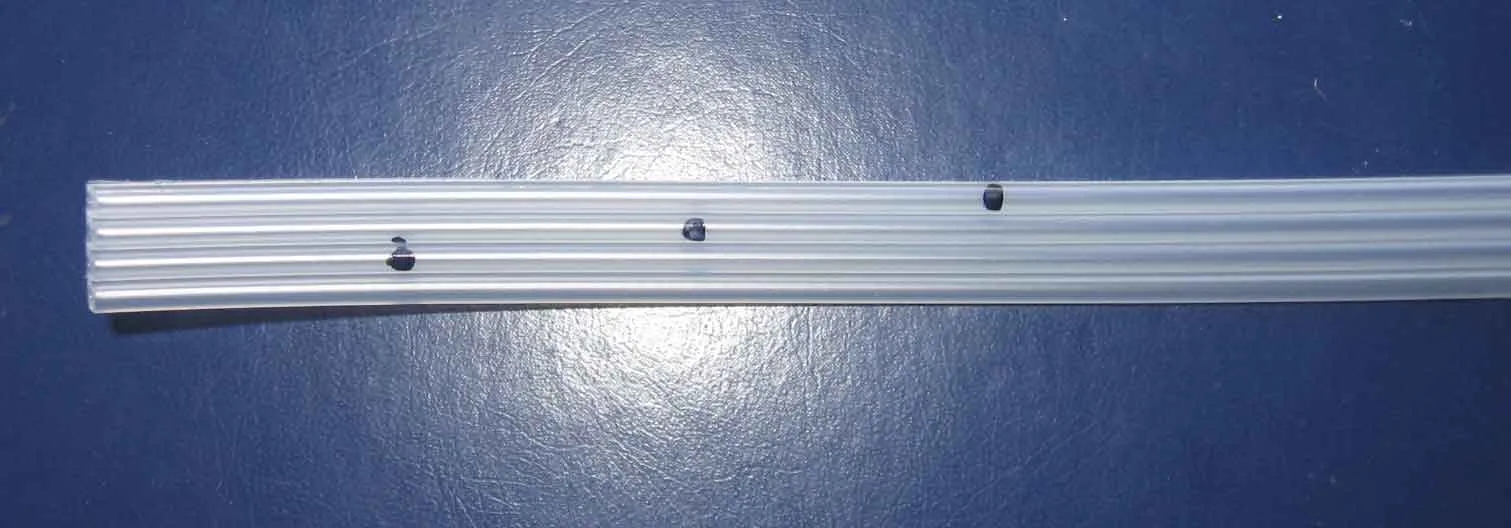

1. Візьміть шлейф і на 3 жили нанесіть мітки, з відступом через 2,5 см як на фото.

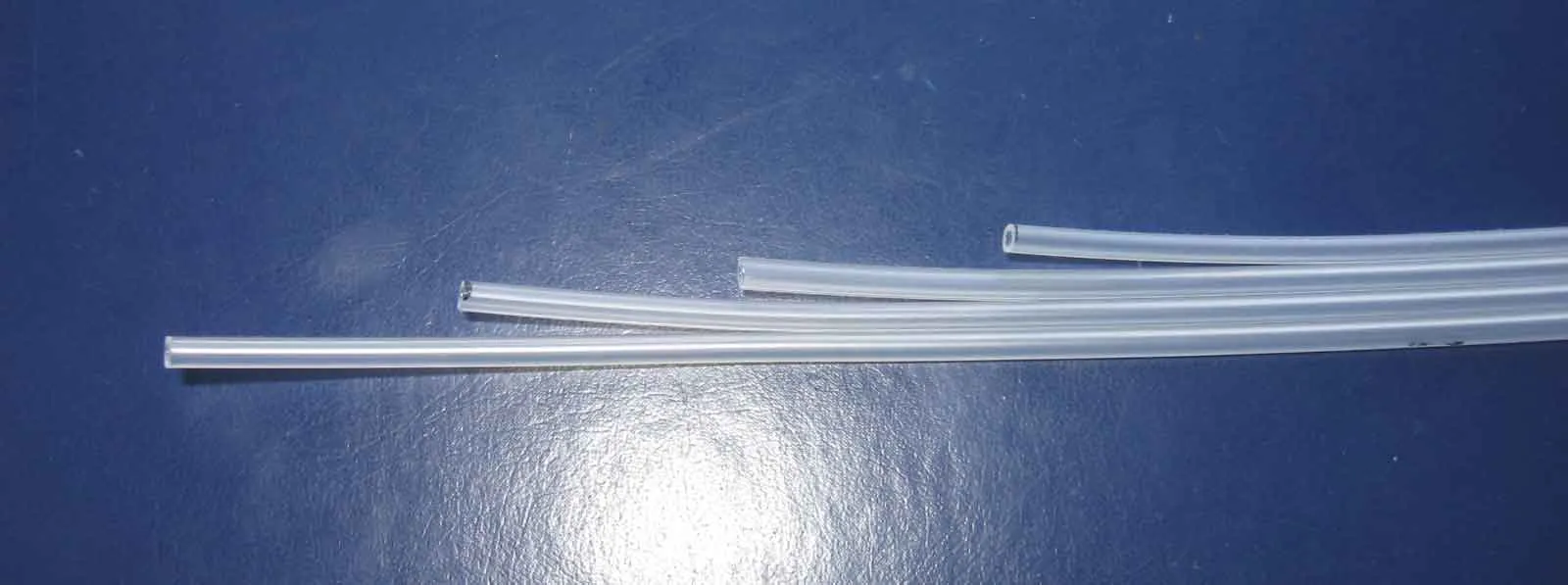

2. Відріжте кінці жив по мітках, роз'єднуючи жили шлейфу один від одного, щоб вийшло, як на фото

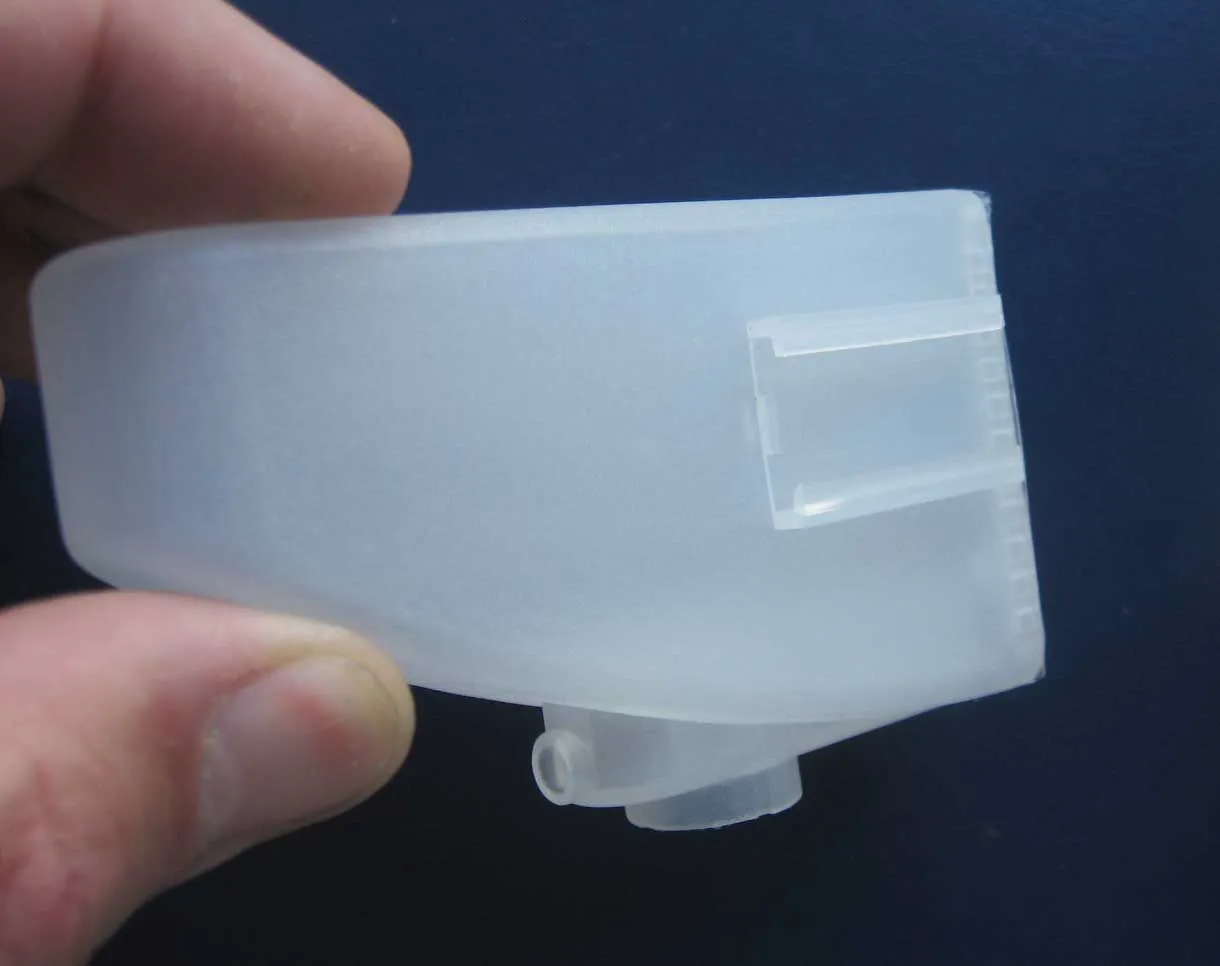

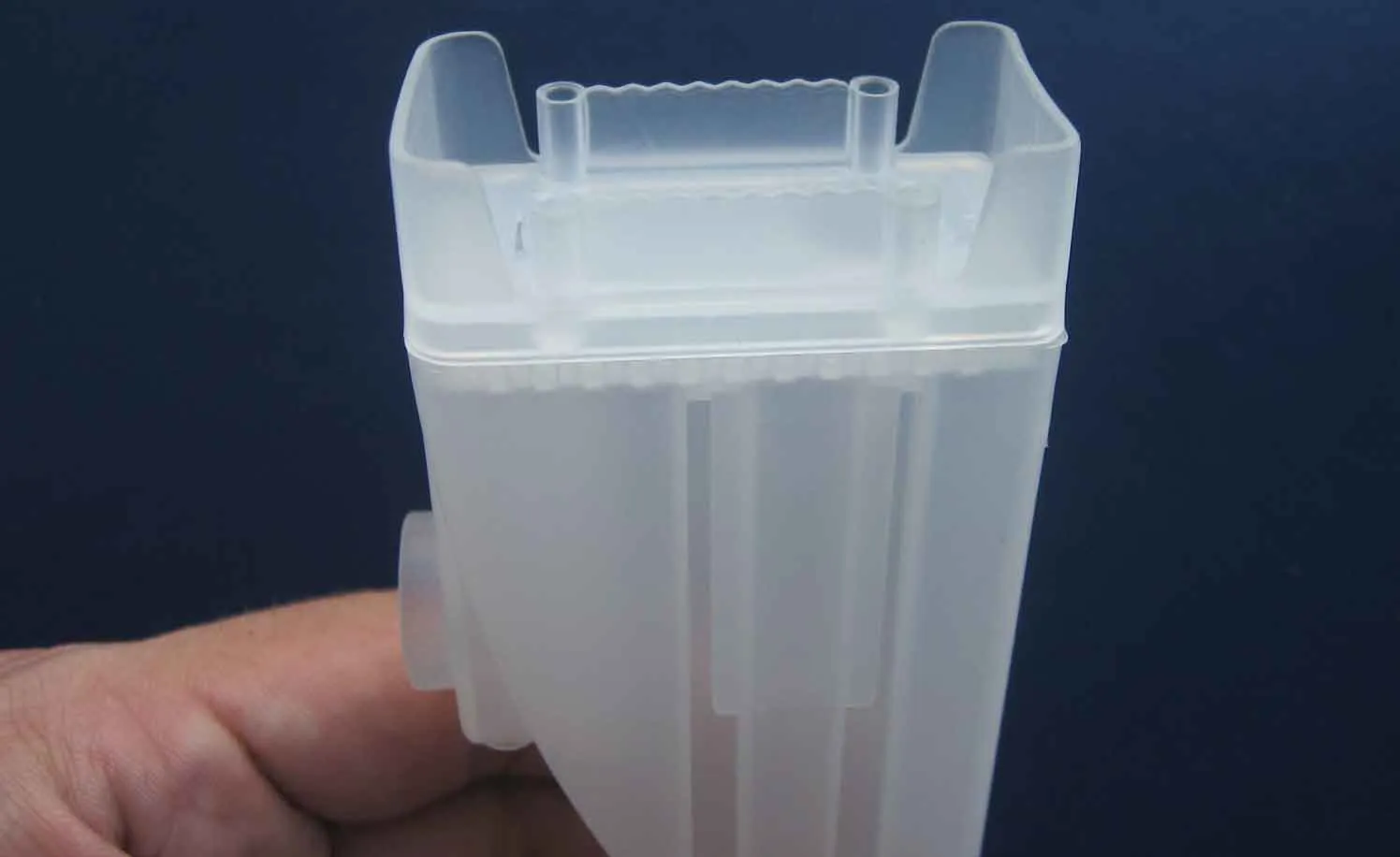

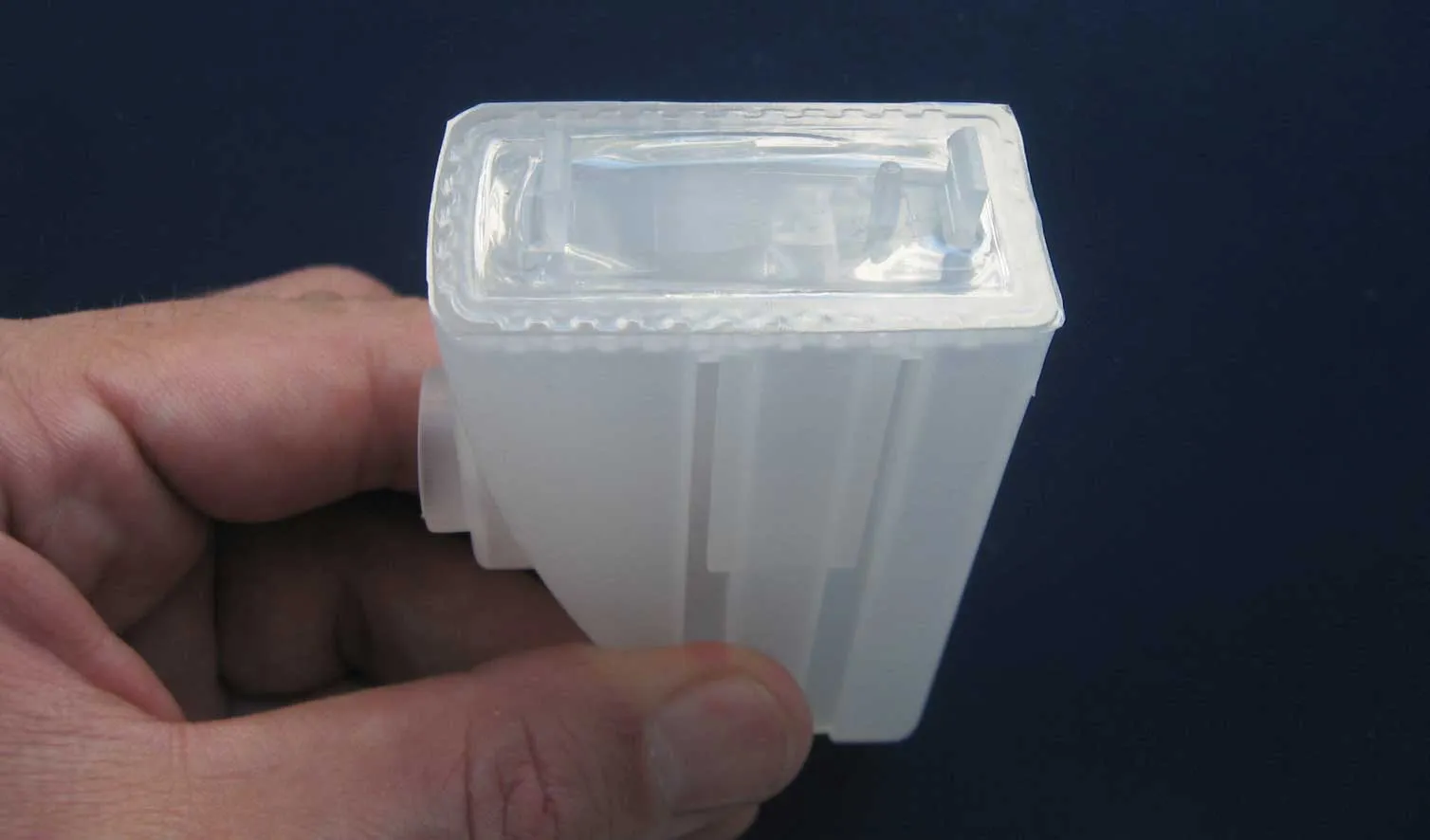

3. Кожна ємність для чорнила складається з двох частин. Роз'єднувач основну частину ємності і її підставку. Для цього

натисніть по черзі на засувки (позначені червоними овалами на фото) і зніміть нижню частину.

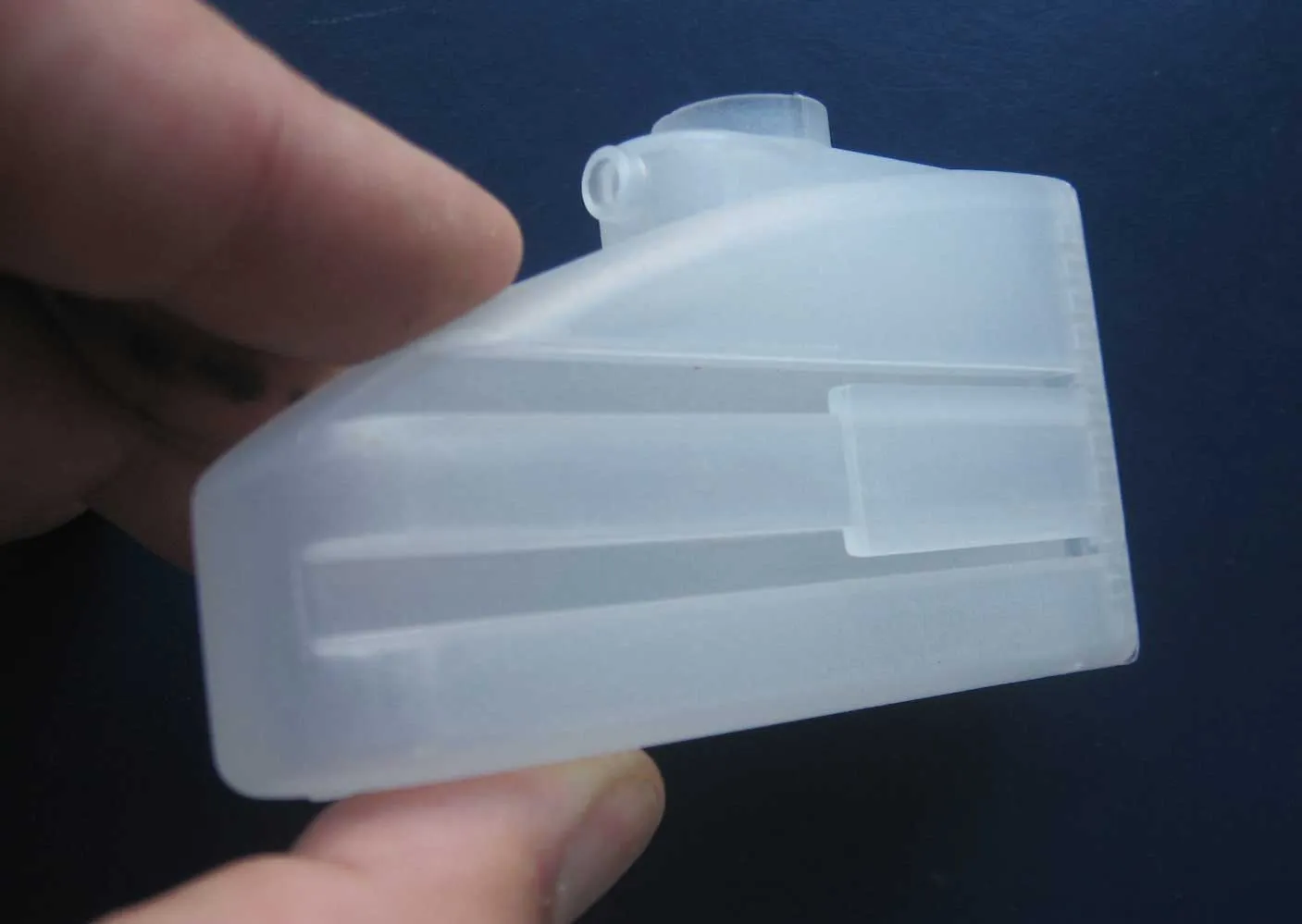

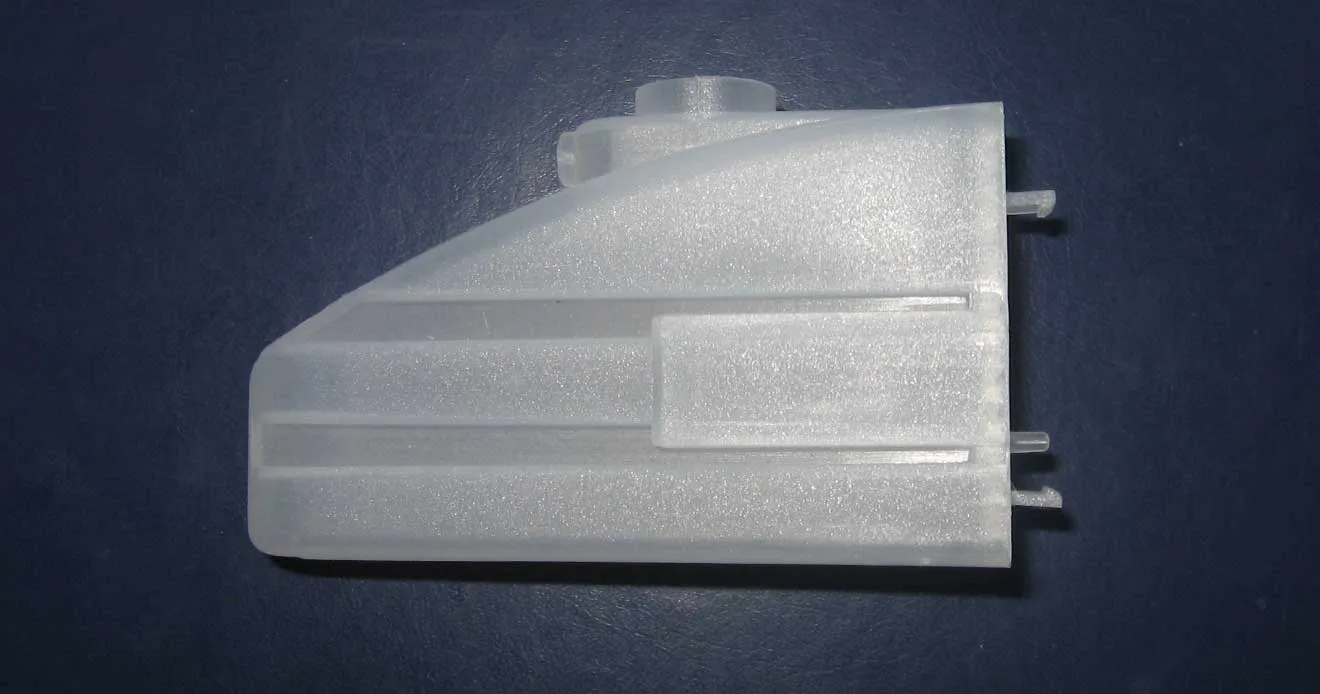

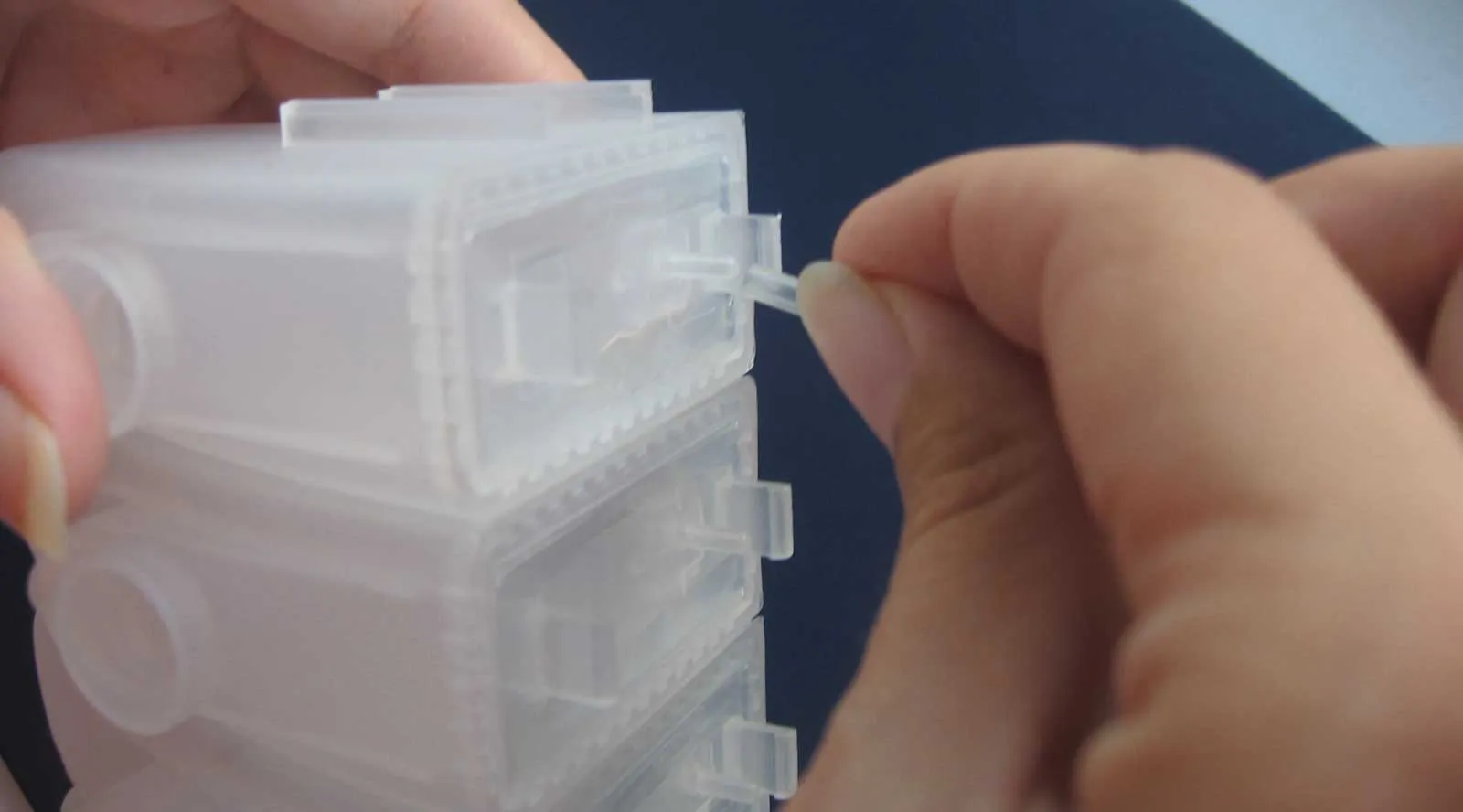

4. З'єднайте всі чотири ємності для чорнила між собою. На кожній баночці з одного боку є виступаючі елементи, з іншого - пази. Вставте виступаючі елементи однієї ємності в пази інший і вирівняйте нижні краї

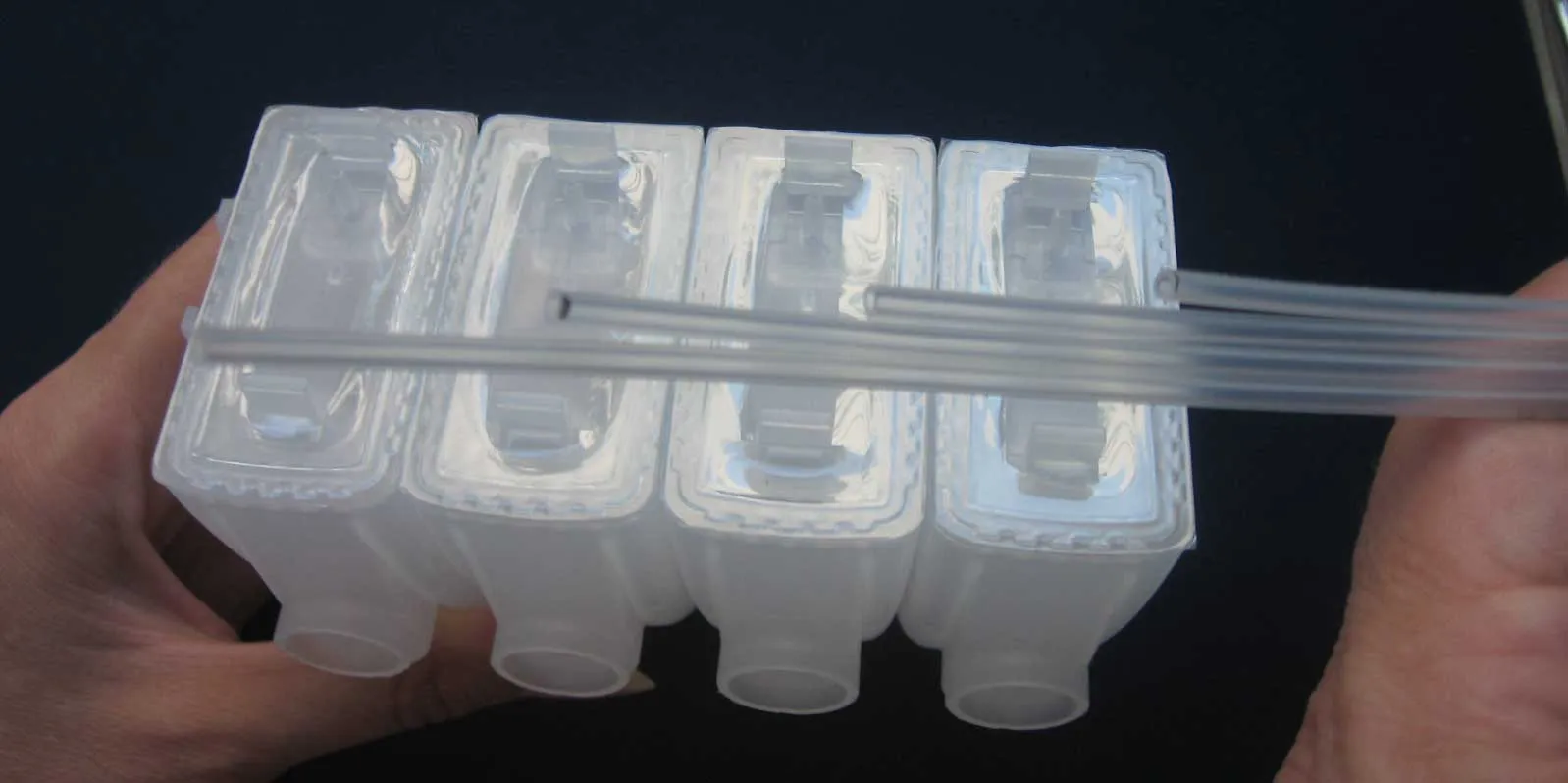

5. Розмістіть шлейф і зібрані ємності відносно один одного, як показано на фото. При всіх подальших діях шлейф щодо банок повинен розташовуватися саме таким чином.

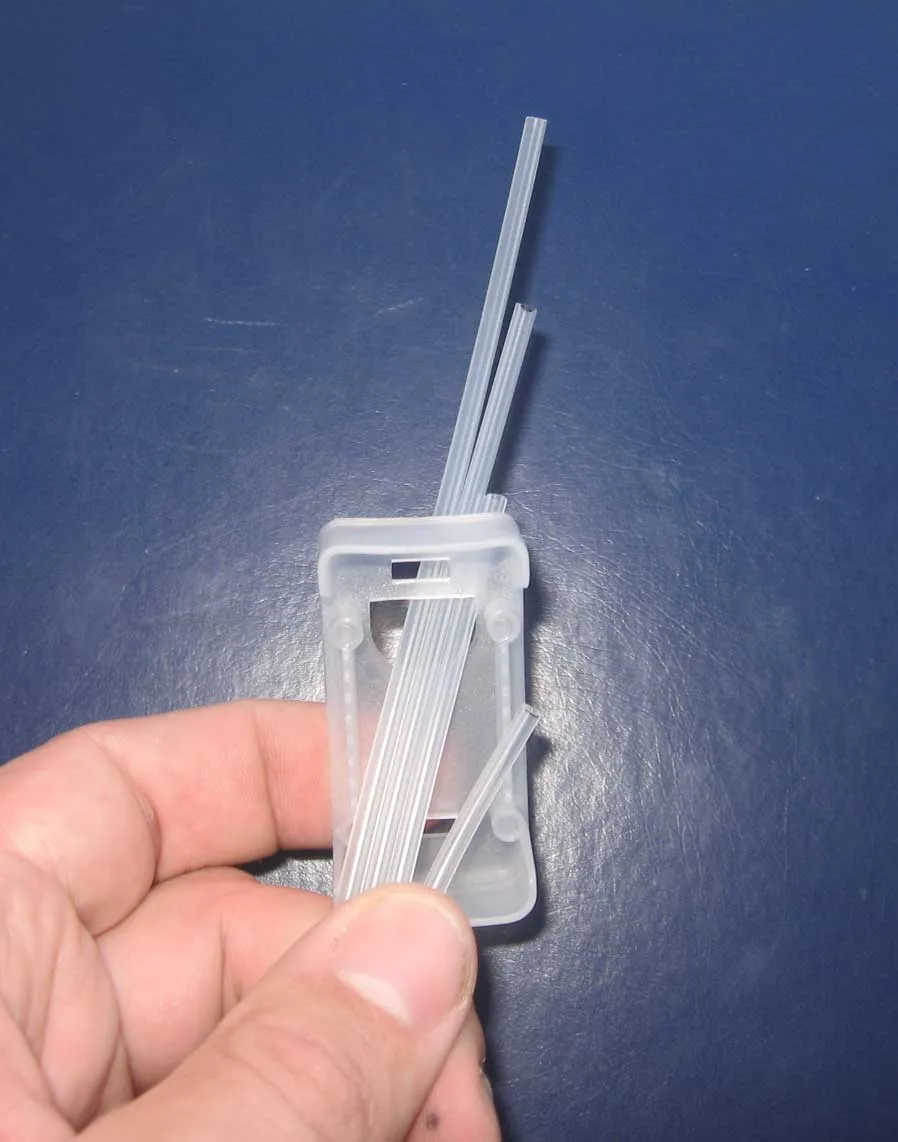

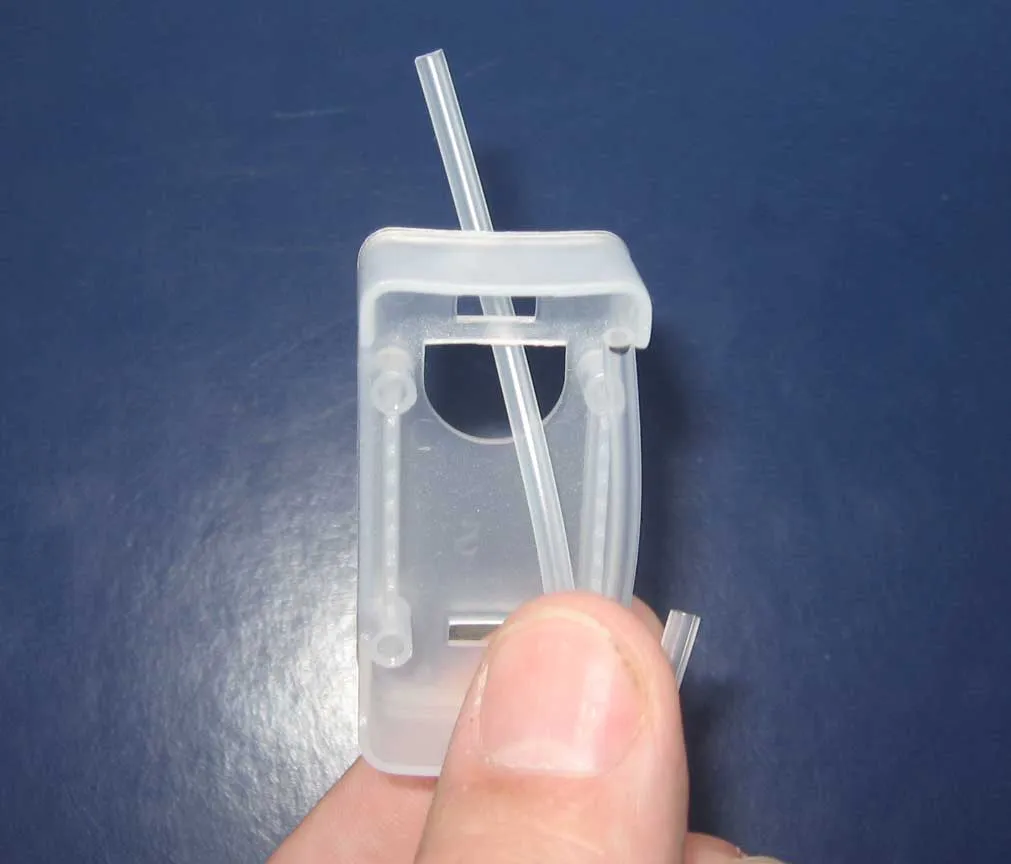

6. Протягніть шлейф в підставку для ємності, як на фото.

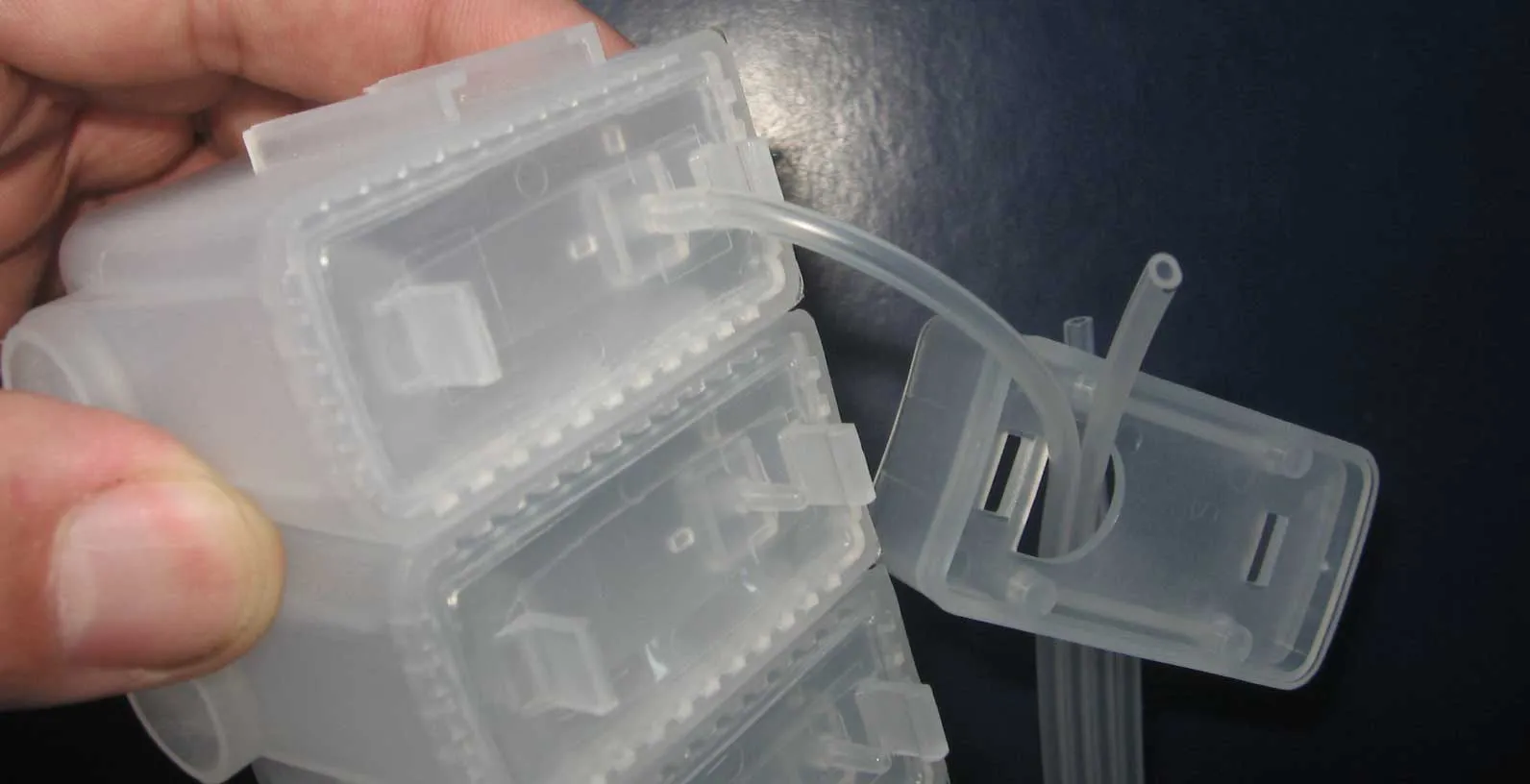

7. Насадіть першу жилу шлейфу на виступаючий з низу ємності штуцер і замкніть підставку на ємності.

8. Виконайте пункти 6 та 7 з іншими жилами шлейфа і замкніть фіксатори. В результаті у вас повинно вийти ось це:

4. Заправка ємностей

Для заправки покладіть ємності на стіл, як показано на фото внизу.

У більш широкий отвір вставте воронку для заливки чорнила. Візьміть шлейф, який виходить з ємностей, зігніть його приблизно посередині і стисніть затискачем.

Це потрібно для того, щоб під час заправки чорнило не пролилися через шлейф на стіл. Повільно заправляйте кожну ємність, при цьому стежачи, щоб рівень піднімаються чорнила не перейшов за червону лінію, зазначену на фотографії. Після чого вийміть воронки, візьміть кольорові заглушки, закрийте ними велике і маленьке отвір і поставте ємності на стіл.

5. Розмітка і кріплення шлейфу до картриджів

Вставте в отвори картриджів (які ви виконали за допомогою свердла) гумові прокладки.

Якщо до цього СНПЧ конструктору додавалася точна інструкція, як правильно образается і прокласти шлейф саме для вашого принтера, то скористайтеся нею. Якщо ж ні, то:

1. Відкрийте сайт WWW.YOUTUBE.COM. в рядок пошуку введіть текст "СНПЧ" + виробник + артикул принтера "і ознайомтеся з урахуванням світового досвіду установок:

СНПЧ для п рінтера і МФУ CANON PIXMA CANON MG2140, MG2240, MG3140, MG3240, MG4140, MG4240 конструктор на картриджах PG440, CL441.

2. Увімкніть принтер і зробіть так, щоб каретка з картриджами стала в режим їх заміни. Вимкніть принтер. (Тепер ви можете спокійно рухати руками каретку з картриджами.

3. Смоделируйте в голові, як ви будете прокладати шлейф і з якого боку він повинен підходити до каретки.

4. Визначте, як розташовуються кольору на кольоровому картриджі. Для цього ви можете воспользоватьбся інтернетом, ввівши в рядок пошуку "артикул картриджа (прінтра) установка СНПЧ", або ж візьміть будь-яку голку, акуратно вставте її в отвір десь на 2 см, вийміть і протріть серветкою. Серветка забарвиться в один з трьох кольорів.

5. Обріжте кінець кожного каналу шлейфу (залежить від способу прокладки і розташування кольорів на картриджах) і одягніть на них кутовий штуцер.

6. Підніміть кінець шлейфа вище ємностей і зніміть з нього затиск. Відкрийте на ємностях з чорнилом маленькі отвори. Акуратно опускайте шлейф нижче ємностей, таїмо чином, щоб чорнило не дійшли до кінця самого корткого каналу приблизно 2-3 см. Трохи вище цього місця перегніть шлейф і знову одягніть на нього затиск.

7. Вставте штуцери (на кінці шлейфу) в картриджі через гумові прокладки, які не переплутавши кольори і направивши їх в потрібну сторону (залежить від способу прокладки шлейфу в вашому принтері). Закрийте маленькі отвори на ємностях і зніміть затиск зі шлейфа.

8. Якщо конструктор СНПЧ комплектується верстатом для протягання чорнила, то вставте картридж в верстат і витягніть з нього близько 3 мл чорнила.

9. Зігніть шлейф де-небудь ближче до ємностей і знову одягніть затиск. Постійно пережимати шлейф в процесі установки потрібно для того, щоб чорнило з ємностей не створювали надлишковий тиск в картриджах. Якщо це буде відбуватися, то можливі витікання чорнила з картриджа і змішання квітів.

10. Відкрийте клей. Проклейте акуратно по колу місця торкання гумовими прокладками поверхні картриджа і зайві отвори (можуть перебувати на чорному картриджі). Іноді також потрібно проклеїти по всьому периметру місце з'єднання кришки картриджа з його корпусом.

11. Ваша СНПЧ готова. Тепер потрібно її встановити на принтер.
