За способом споруди і монтажу сучасні РУ (розподільні пристрої) діляться на збірні і комплектні. Збірні РУ збираються на місці установки з окремих вузлів в умовах будівельного майданчика. Комплектні РУ (КРУ) комплектуються (складаються) з окремих шаф, виготовлених на заводі і поставляються в готовому для монтажу вигляді. Застосування КРУ веде до підвищення техніко-економічних показників електроустановки завдяки виготовленню КРУ за налагодженою заводської технології, індустріалізації будівельно-монтажних робіт, спрощення проектування, обслуговування та ремонту.

Вітчизняна промисловість випускає КРУ зі схемою з однією системою шин на напруги 6-35 кВ. БНИ застосовуються на електричних станціях і підстанціях з олійними, електромагнітними і вакуумними вимикачами.

Електромагнітні вимикачі для КРУ 6 і 10 кВ застосовують для споживачів з частими відключеннями.

Електромагнітні вимикачі знайшли широке застосування на блокових теплових і атомних електростанціях з енергоблоками одиничною потужністю від 300 до 1200 МВт, на плавучих електростанціях, підстанціях метрополітену, металургійних комбінатах.

Особливе місце серед КРУ з електромагнтнимі вимикачами займають рудні вибухобезпечні КРУ типів КРУВ-6 і ЯВ-6400. Зазначені КРУ застосовують в підземних виробках вугільних шахт, небезпечних за газом та пилом для управління вступними і відходять приєднаннями розподільних електричних мереж на напругу 6 кВ, а також для управління окремими електроприймачами.

Були розроблені також електромагнітні вимикачі загальнопромислового застосування, які передбачалися для установки в КРУ2-10-20. На основі цих розробок промисловістю було освоєно виробництво електромагнітних вимикачів ВЕМ-10П зі вбудованим пружинним приводом на змінному оперативному струмі і ВЕМ-10Е з електромагнітним приводом 151.

Принцип роботи Елекромагнітний вимикачів заснований на гасінні електричної дуги в дугогасительной камері, що містить пакет керамічних пластин, в які дуга затягується поперечним магнітним полем, які порушуються струмом дуги. Дуга, що виникає при розмиканні дугогасильних контактів, під дією електродинамічних сил контуру струму і теплових конвенційних потоків піднімається вгору і входить в дугогасительную камеру, поступово збільшуючи свій опір.

На рис.4 показані різні положення, які займає електрична дуга, піднімаючись по камері. Одне її підставу затримується при цьому на металлокерамической напайки нерухомого дугогасительного контакту, а друге переміщається по верхній кромці рухомого дугогасительного контакту. Дуга утворює петлю між Металокерам-тичними напайками цих контактів (положення А). Поступово подовжуючи, петля дуги наближається до лівого рогу і переходить на нього. При цьому, частина дуги, що знаходиться між металлокерамической напайкою нерухомого дугогасительного контакту і рогом виявляється зашунтувати котушкою магнітного дуття. Віддаючи тепло керамічної гребінці, вона швидко гасне і через котушку починає проходити повний струм, що протікає через вимикач. Друга підстава дуги перекидається з рухомого дугогасительного контакту на правий ріг, і дуга приймає положення Б. Друга котушка дуття, один кінець якої з'єднаний з рогом, а інший з

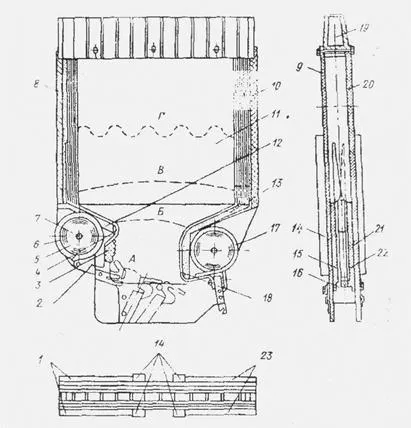

Малюнок 4 - Дугогасительная камера електромагнітного вимикача: 1.23 - щоки бічні; 2 - екран; 3 - гребінка; 4, 18 - роги; 5 - сердечник; 6. 17 - котушки; 7 - шпилька; 8, 10 - колодки; 9, 20 -пластина; 11 - пакет пластин; 12, 13 - розпірка; 14 - козирок; 15, 22 - плита; 16 - ексцентрик; 19 -вихлоп; 21 - ущільнення; А, Б, В, Г - положення дуги в процесі її гасіння.

нижнім виводом вимикача, при цьому виявляється послідовно включеної в ланцюг дуги.

Міжполюсними бічними щоками електромагнітів створюється інтенсивне магнітне поле, яке пронизує камеру перпендикулярно площині, в якій рухається дуга. Це магнітне поле взаємодіє з струмом дуги. Напрямок навивки витків котушок вибрано таким, що зусилля впливу магнітного поля на дугу направлено завжди в сторону затягування дуги в камеру, де вона займає послідовно положення Б, Г і т.д. Піднімаючись в камері, дуга входить в вирізи керамічних пластин пакета, набуває зигзагоподібну форму (довжина її збільшується) і одночасно віддає тепло керамічним пластинам. Завдяки цьому опір дуги збільшується і при черговому переході струму через нуль дуга гасне. Гарячі гази, що утворюються при горінні дуги, випливають вгору по вузьких щілинах між пластинами, охолоджуючись до такої міри, що викиду полум'я з камери не спостерігається.

Електромагнітний виключательВЕ-10 на номінальну напругу 10 кВ і номінальні струми від 1250 до 3600 А з пружинним приводом. Управління вимикачем (дистанційне або вручну) здійснюється руховим виносним пружинним приводом побічної дії. Операція включення здійснюється за рахунок енергії, попередньо збереженої включають пружинами приводу, відключення - за рахунок енергії, запасеної відключають пружинами приводу.

Власний час відключення вимикача з приводом до 0,06 с. повний час відключення (до згасання дуги) - 0,07 с, власне час V включення - 0,075 с, мінімальна безструмової пауза при АПВ - 0,5 с.

Вузькі щілини ДУ нагріваються дугою до дуже високих температур, при яких корпус починає проводити струм. Великий залишковий струм може призводити до пробою по розпеченій поверхні пластин. Через це номінальна напруга електромагнітних вимикачів не перевищує 10 кВ.

Переваги електромагнітних вимикачів:

1. Висока надійність і великий термін служби.

2. Пожаро- і вибухонебезпечність.

3. Не вимагають масла або інший гасить середовища.

4. Низький рівень комутаційних перенапруг.

5. Менше обгорання контактів.

6. Швидкодія в зоні відключення великих струмів.

7. Чистота обслуговування.

8. Підвищена зносостійкість ду го гасить частини вимикача забезпечує
велике допустиме число комутаційних операцій без ревізій.

Недолік електромагнітних вимикачів:

1. Висока провідність стінок ДУ.

1. Які особливості гасіння дуги в електромагнітних
вимикачах.

2. Яке призначення автопневматіческого дутьевого пристрою.

3. Чому електромагнітні вимикачі допускають часті включення
і відключення.

4. Чим пояснюється підвищена зносостійкість дугогасящей частини
вимикача.
