Електромагнітна сумісність в електроенергетиці

Сторінка 13 з 118

1.3.2. Протифазні і синфазних перешкоди

Перешкоди, що виникають в проводах, можуть розглядатися як протифазні або синфазних напруги і струми.

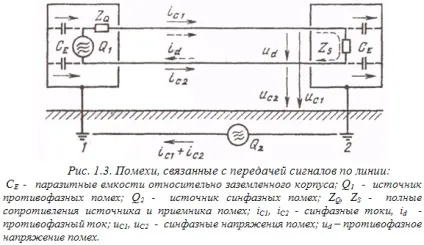

Протифазні напруги перешкод (поперечні, симетричні) виникають між проводами двухпроводной лінії (ud на рис. 1.3.). Протифазні перешкоди виникають через гальванічні або польові зв'язку або перетворюються з синфазних перешкод в системах, несиметричних щодо землі. Конкретні приклади виникнення протифазних перешкод розглядаються в наступних розділах.

Протифазні напруги перешкод безпосередньо накладаються на корисні сигнали в сигнальних ланцюгах або на напруга живлення в ланцюгах електропостачання, впливають на лінійну ізоляцію між проводами і можуть бути сприйняті як корисні сигнали в пристроях автоматизації і тим самим викликати помилкове функціонування.

Синфазні напруги перешкод (несиметричні, поздовжні напруження) виникають між кожним проводом і землею (uC1 і uC2 на рис. 1.3.) І впливають на ізоляцію проводів відносно землі.

Синфазні завади обумовлені головним чином різницею потенціалів в ланцюгах заземлення пристрою, наприклад між точками 1 і 2 на рис. 1.3. викликаної струмами в землі (аварійними, при замиканнях високовольтних ліній на землю, робочими або струмами блискавки) або магнітними полями.
