Електрокотел, зібраний своїми руками для опалення, саморобний електричний агрегат

Принцип роботи

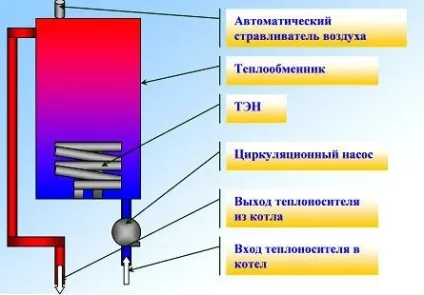

Котел забезпечує рівномірний нагрів води в системі опалення за рахунок перетворення одержуваної електричної енергії в теплову.

Головний гравець в цьому процесі - трубчастий електронагрівач або ТЕН. Його можна встановити в котел одним з двох способів.

Перший варіант - вбудовування в опалювальну систему. Такий котел може стати як основним агрегатом, так і допоміжним. Для того, щоб він служив вірою і правдою довгі роки і не було необхідності вирізати котел для обслуговування, передбачте можливість безпечного знімання. Але практичніше для будинку - установка отдельностоящего агрегату.

Перевага методу очевидно - ремонтні роботи проводяться без порушення цілісності системи, і спосіб також дозволяє встановити датчики регулювання, без яких неможливо управляти опаленням будинку в залежності від погоди і зовнішньої температури.

найпростіша конструкція

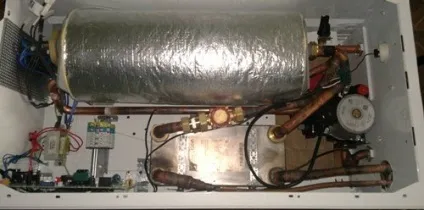

Електричний котел власного виробництва - зазвичай проста конструкція. Вона складається з декількох обрізків труб і трифазного Тена. Зробити його, як правило, теж просто.

Нам будуть потрібні болгарка, зварювальний апарат, труби, болти, сталевий лист товщиною від 2 мм і кілька ручних інструментів. В першу чергу, необхідно купити ТЕН необхідної потужності. Її можна розрахувати, виходячи з потужності і площі опалення фабричних котлів.

Потім підбираємо сталеву трубу рекомендованим діаметром 219 мм розміром близько 0,5 м, щоб заховати нагрівальний елемент. Якщо підходящого розміру немає, то обрізаємо трубу болгаркою до потрібного розміру. Верхню частину необхідно позначити отвором діаметром близько 50 мм. Через нього буде надходити гаряча вода для опалювальної системи.

Зварювальні роботи

На наступному етапі задіємо зварювальний апарат будь-якого типу. До торців труби для Тена приварюють сталеві листи, а збоку у верхнього і нижнього країв - відводи під'єднання до системи опалення. До одного з торців підібраною труби приварюється гайка, в яку потім вкручується трифазний нагрівальний елемент.

До трубі, яка подає охолоджену воду, монтується насос циркуляції води. Довершують конструкцію кульові вентилі для перекриття води без необхідності частого зливу з системи.

Процес виготовлення котла для приватного будинку міг би вважатися закінченим, однак ще потрібно зробити комплекс заходів для забезпечення безпеки, який для саморобного агрегату - обов'язковий.

збираємо електрощит

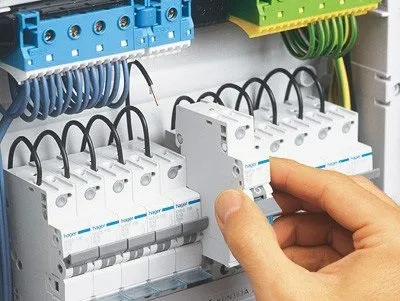

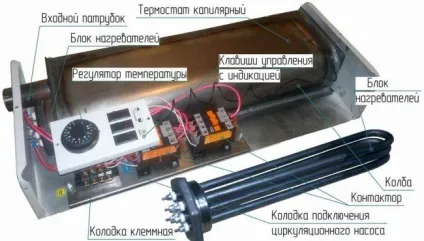

У деяких випадках виконання ремонту котла або опалювальної системи вимагає застосування електроінструменту. Тому знеструмлення автоматичних пробок на лічильнику вкрай небажано. Більшість побутових автоматів не розраховане на трифазну напругу. Та й трифазне підключення виконується окремо. Так що для управління саморобним котлом потрібен електрощит. Він являє собою металеву конструкцію, в якій захована велика частина проводки, тумблери, реле управління, кнопки регулювання тощо

Якщо опалювальний котел можна зібрати самостійно, то пристрій електрощита необхідно довірити досвідченим електрикам. Щит теж повинен бути заземлений конструкцією з дроту та болта. Після закінчення монтажу двері електрощита з попереджувальними записами замикається на замок. Ключ від нього повинен зберігатися в недоступному для дітей місці.

Легалізація та безпеку

Треба відзначити, що саморобні електричні котли не вітаються РЕМ. Головні аргументи проти народних умільців - невідомі джерела отримання деталей для такого обладнання, а відповідно немає гарантій надійності контролю і опалення. До того ж, у таких агрегатів немає паспорта і інших документів. А значить, в разі пожежі через нього можуть виникнути проблеми з отриманням страховки.

Тому існує необхідність переходу будинку на трифазний облік електроенергії і забезпечення максимальної безпеки роботи. Розглянемо способи, як це зробити.

Так, напередодні підключення котла ретельно вивчіть схему з'єднання електропроводів в трифазній мережі. Поширені зазвичай дві схеми - зірка і трикутник. Кожна фаза має свій діапазон робочих напруг. Якщо в гніздо для фази з великим робочим напругою під'єднати провід меншого струму, то він швидко перегорить і викличе коротке замикання.

обов'язкові вимоги

Як і твердопаливний котел, такий агрегат потрібно розташовувати в окремому приміщенні. Трифазну напругу досягає 400 В. Відкриті електроди ТЕНів повинні бути укриті нетокопроводящих захисним кожухом. Він повинен захищати котел від несанкціонованого доступу: цікавості дітей і тварин, але в той же бути час легким в демонтажі, щоб в разі необхідності провести профілактичне обслуговування.

На корпусі котла обов'язково наявність болта для кріплення заземлення, щоб надлишки напруги йшли в землю. Для продовження терміну служби нагрівального елементу трубу слід розташовувати Тенамі вниз. Тоді нагрів буде рівномірним, особливо при відсутності циркуляційного насоса, ганяє воду по системі.

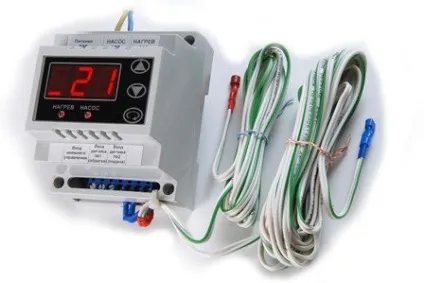

Захист від перегріву приміщення, та й самого котла забезпечить термодатчик. Його встановлюють максимально близько до котла і програмують в потрібному режимі: час року, половина доби, день тижня і т.п. Як правило, датчик забезпечений табло і клавіатурою для спрощення управління.

Якість роботи заземлення щорічно перевіряється спеціальною комісією. Результат фіксується в протоколі. При погіршенні показників вживаються заходи щодо заміни заземлювача.

Поради щодо економії

На завершення хотілося б дати пораду, як заощадити на електроопалення. Для цього встановіть багатотарифний лічильник. Вночі електрику тарифікується набагато дешевше, тому агрегат може в цей час працювати на максимальному режимі. А днем ​​перемикайтеся в режим мінімального споживання.
