Електро-дугова запальничка для газу своїми руками, вироби своїми руками для саду, авто і дачі
Цю статтю пишу через 3 місяці використання запальнички, яку розглянемо і мушу зауважити, що запальничку за цей час навіть не довелося перезарядити.
Отже суть проекту - створити безшумну в роботі, маловитратну і акумуляторну дугову запальничку за найкоротші терміни.
Від себе пару слів, перед тим як почну. Реально хороша запальничка, всі задоволені роботою, так, що якщо маєте невеликий досвід намотування ВВ трансформаторів, то рекомендую до збірки.

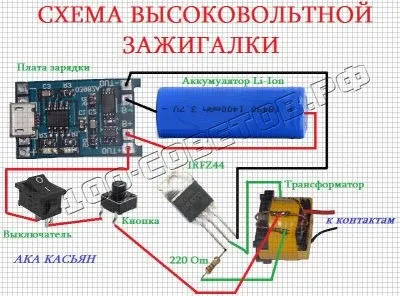

Схема надпростий, всього 3 компонента. Звичайний блокінг-генератор на потужному польовому транзисторі, цей варіант був використаний в самих ранніх версіях моїх електрошокерів. Забезпечує цілком значну потужність з хорошим джерелом харчування.
Польовий транзистор IRFZ 44, може бути замінений на будь-який інший N- канальний польовика з струмом вище 20 Ампер, підійдуть польовики від материнських плат.
Через короткий час роботи польовика не нагрівається і нужда в теплоотводе просто відпадає.
Можна використовувати і біполярні транзистори (зворотної провідності) тільки в цьому випадку потрібно змінити дані намотування первинної обмотки. Наприклад в разі використанні транзисторів типу KT819 / 805 і т.п. первинна обмотка мотається проводом 0,5-0,7, кол витків 2х20 / 25, дані намотування вторинної обмотки не змінюються.
Вторинна обмотка теж не критична, діаметр дроту від 0,06 до 0,1 мм, кількість витків 800-1500, сердечник з каркасом можна знайти в електронних трансформаторах (ті, що призначені для харчування офісних галогенних ламп 12 Вольт) 20-60 ват, варто такий трансформатор близько 100 руб.
Вторинна обмотка мотається не в навал, а пошарово. Кожен шар складається з 80-100 витків дроту, під час процесу намотування вторинної обмотки провід ніколи не відрізається.
Міжшарового ізоляцію можна зробити звичайним прозорим скотчем (близько 3-5 витків скотча на шар намотування)
Джерелом живлення може служити будь-який літій-іонний акумулятор (тільки одна банка 3,7Вольт), стандарт батарейки не критичний.

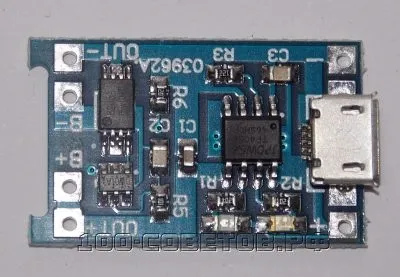

Для зарядки батареї від USB був використаний контролер заряду, Контролер забезпечений захистом від КЗ, зниженого напруги і перезарядження батареї. Акумулятор відключиться як тільки напруга на ньому впаде нижче 3-х вольт (плюс мінус)
Такий контролер коштує близько 0,5 доларів і продається на аліекспресс.
Корпус узятий від TIC-TAC, вся начинка відмінно влізла.
Електроди, між якими утворюється «гаряча дуга» зроблені з одножильного мідного дроту. діаметр від 2-х до 4-х мм.Кончікі проводів очищені від лакового покриття, саме в цьому місці утворюється дуга.
