Електричний введення в будівлю
Монтаж введення повітряної лінії повинен виконувати електрик, що має допуск до роботи з високим напря-жением, необхідні навички і відповідний ін-струмент. Мати ж уявлення про основні прави-лах пристрої електропроводки повинен кожен господар індивідуального житла, щоб зуміти проконтролює-вать роботу фахівця.
Введення повітряної лінії складається з двох ділянок: від-розгалуження від повітряної лінії до введення і самого введення.
Відгалуження від повітряної лінії (BJI) - це учас-ток проводів від опори повітряної лінії до ізоляторів
На зовнішній стіні будівлі. Ділянка від цих ізоляторів до ввідного пристрою всередині будівлі називається вво-дом. Якщо опора повітряної лінії знаходиться на рассто-янии не більше 10 м від введення, то відгалуження можна про-водити неізольованими проводами перерізом не ме - Щгее 4 мм2. При відстані від повітряної лінії до введення г'т 10 до 25 м відгалуження має бути виконано з-ліровать мідним або алюмінієвим дротом. При Іртом перетин мідного дроту не повинно бути менше Кмм2, а перетин алюмінієвого - не менш 16 мм2. Р Якщо замість проводу використовується кабель, прокладений-ний на тросу, перетин жив мідного кабелю не повинно крити менше 2,5 мм 2, алюмінієвого кабелю - 4 мм2. Провід відгалуження повинні бути розташовані на ви-соте не менше 6 м від землі над проїзною частиною і не менше 3,5 м над тротуарами і всередині дворів. У місцях підходу до ізолятора вводу в будівлю відгалуження снижа - кЄТся до 2,75 м.
I На ділянках, розташованих біля будівель, расстоя-ня від проводу, що з'єднує опору з введенням до балки-на або вікна, не повинно бути менше 1,5 м. Розташовувати проводи зовнішньої електропроводки необхідно таким чином, щоб доторкнутися до них було неможливо. Особливо це необхідно враховувати в тому випадку, коли дроти прокладаються відкрито по стінах будівлі. При горизонтальній прокладці від дроту, що йде над бал-коном або ганком, має бути не менше 2,5 м; про-ходить над вікном - не менше 0,5 м; під балконом або під вікном (рахуючи від підвіконня) - не менше 1,0 м. Якщо прокладка виконана вертикально, від проводу до вікна має бути не менше 0,75 м; до балкона - не мен-неї 1,0 м.
Крім проводів відгалуження від повітряної лінії | може бути виконано кабелем. За опорі повітряної Ідініі кабель в цьому випадку спускають в них і укладива-
Схема відгалужень від повітряної лінії 0,38 кВ і вводів в
1 - введення; 2 - відгалуження; 3 - трубостойки; 4 - опора; 5 - дорога; 6 - додаткова опора; 7 - тротуар.
Ють в траншею. Ділянка спуску кабелю на відстані до
2 м від землі повинен бути надійно захищений від випадок-них механічних пошкоджень металевою трубою або який-небудь інший захисною конструкцією.
Для вводів в будівлю застосовуються тільки з-ліровать дроти. Як правило, введення лінії електро-передачі в будівлю здійснюється через стіну.
Провід відгалуження закріплюються на встановлений-них гаках ізоляторів. У рубані стіни гаки з-ром ввинчивают в заздалегідь підготовлені отвер-сті діаметром і глибиною трохи менше відповідаю-щих розмірів крюка. У цегляних або бетонних каж-дий гак встановлюється в пробитий отвір глиби-ною 10 см і діаметром в 2,5 рази більше діаметра само-го гака і закріплюється цементним розчином. Розчин повинен затвердіти перш, ніж ізолятор виявиться під вагою проводів. На всі інші типи стін (каркасно-засипні, дощаті і т. Д.) Гаки встановлюють на дере-вянном брусі товщиною не менше 6-7 см, а вже сам брус пригвинчують до стіни.
Установка гаків і ізоляторів:
1 - цементний розчин; 2 - дріт; 3 - гак, 4 - ізолятор; 5 - в'язка; 6 - провід для приєднання введення
5 При цьому необхідно проконтролювати, щоб, не-залежно від кута між стіною і проводами, відстань від токонесущего дроти до виступаючих частин зда-вання, а також відстань між проводами було не мен-ше 0,2 м. Провід введення ні в якому разі не можна присое-диня безпосередньо до натягнутого дроту відгалуження, це може викликати обрив проводів відгалуження. Спеціально для підключення проводу введення до проводу відгалуження кінцеве кріплення останнього вироб-дять таким чином, щоб кінець дроту відгалуження складав не менше 0,2 м. Провід міцно з'єднуються за допомогою затиску ОАС.
Кінцеве кріплення алюмінієвого многопроволоч-ного проводу відгалуження марки А-25 - А-50 здійснюва-ляется плашечними зажимами типу ПАБ. Можливо при-трансформаційних змін для цієї мети бандажної в'язки. При цьому дли-на забандажірованного ділянки проводу повинна складу-лять 75 мм, бандаж повинен надійно закріплюватися на йроводе відгалуження з боку ізолятора 6 витками,
Кріплення дроти до ізолятора затиском: 1 - ізолятор; 2 - затиск ПАБ; 3 - затиск ОАС; 4 - провід введення
Кріплення дроти до ізолятора в'язкою: 1 - ізолятор; 2 - в'язка; 3 - затиск ОАС; 4 - провід введення.
З боку відповідного до ізолятора ділянки проводу - 10 витками.
Прохід проводів крізь стіну повинен розташовуватися нижче ізоляторів, але на відстані від землі, що не переви-шує мінімальну висоту, дозволену для введення (2,75 м). Кожен з ізольованих проводів вводу по-поміщають в окрему гумову або пластмасову з-ляціонному трубку. Із зовнішнього боку будівлі на кін-ці трубок поміщають порцелянові воронки. Відстань між проводами в цегляних стінах має бути не менше 50 мм, в дерев'яних - не менше 100 мм.
Всередині будівлі на кінці трубок поміщаються втілити-ки, а отвори в стіні закладаються алебастровим або цементним розчином. Щоб вода не накопичувалася в отворах всередині стіни, не потрапляла в порцелянові воронки і гумові трубки і не проходила всередину зда-вання, проходи через стіни виконуються з ухилом в зовнішню сторону. З тією ж метою вхідні отвори воронок і втулок після прокладки проводів заливають бітумом або інший плавкою ізоляційною масою.
У тих випадках, коли висота ^ будинку не відповідає габариту введення, встановленому Правилами будови
Сухе приміщення сире приміщення
Проводка проводів через стіну: а - з сирого в сухе приміщення; б - з сухого в сухе приміщення; 1 - втулка; 2 - трубка ізоляційна; 3 - воронка входу в сире примі-щення, 4 - електропроводка.
Електроустановок, введення дроти в будівлю виконують через трубостойки - сталеву трубу із загнутим вниз верхнім кінцем, забезпечену прийомними ізолятора-ми, які повинні розташовуватися нижче вигину і не ближче, ніж в 30 см один від одного. За способом проходу всередину будівлі і закріплення трубостойки діляться на 2 типу - введення трубостойки через стіну і введення трубостойки через дах. Найбільш зручний введення трубостойки через стіну.

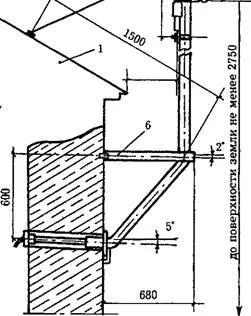

Введення трубостойки через стіну: 1 - дах; 2 - відтяжка; 3 - ізолятори; 4 - трубостойки; 5 - болт; 6 - кронштейн.
В - Нижній горизонтальний кінець труби при цьому дол-дружин бути укріплений в стіні з ухилом 5 ° в зовнішню сторону, а в нижній точці вигину труби повинно бути просвердлений отвір діаметром 5 мм для виходу кон-денсаціонной вологи.
Ц | ' У разі якщо висота будівлі недостатня і рас-стояння від поверхні землі до нижньої точки трубо - стійки, яка встановлюється на стіні, менше 2 м, застосо- ють введення трубостойки через дах. При цьому слід звертати особливу увагу на якість монтажу прохо-да через покрівлю, щоб забезпечити його надійну гідро-ізоляцію і закріплення трубостойки на даху, кото-рої виробляється в цьому випадку за допомогою розтяжок, к. Для виготовлення трубостояків застосовують водогазо - Іпроводние труби діаметром не менше 20 мм (при введенні двох проводів) або 32 мм (при введенні чотирьох проводів), що продиктовано умовами їх механічної прочнос-ти. Щоб в верхній кінець трубостойки не потрапляла вода під час дощу, його загинають в зворотну сторону (вниз) на 180 °. Під вигином до труби приварюють траверсу із сталевого куточка перетином 45x45x5 і довжиною 50 см. До куточка приварюють два вертикальних штиря для уста-новки вступних ізоляторів. Для здійснення зануле-. ня (шляхом з'єднання металевої труби з нульовою жилою) до трубостойки поблизу від ізоляторів введення при-варівают невеликий металевий болт.
Для запобігання від корозії його рясно змазування вають технічним вазеліном. Щоб не пошкодити з-ляцию проводів об гострі краї труб, їх обробляють напилком. Для компенсації зусилля на трубостойки від натягу проводів відгалуження від повітряної ли-нии застосовують відтяжку, яку закріплюють у спеці-ально привареному для цієї мети на трубостойки (бли-же до верхнього вигину) кільці або гайки. Внутрішня поверхня трубостойки повинна бути пофарбована. Про-вод простягається через трубостойки після її монтажу і установки, тому в трубостойки перед установкою простягають сталевий дріт для подальшого зятя-гіванія проводів. Двома відтягненнями з круглої сталі діаметром 5 мм верхній кінець трубостойки надійно кріплять до крокв даху або до стіни.
Слід пам'ятати, що встановлена на даху або на стіні трубостойки буде піддаватися постійному впливу поривів вітру і розгойдуватися, від чого може статися самовідкручування гайок в болтових кріпленнях вводів. Щоб уникнути цього, всі болтові кріплення вводів повинні виконуватися із застосуванням пружних шайб.
Болтові з'єднання також рясно змащують техні-ного вазеліном або інший захисним мастилом. Расстоя-ня від самого нижнього провідника введення через трубостойки до поверхні даху не повинно бути менше 2,5 м.
У деяких випадках введення електролінії в будівлю це-лесообразнее здійснювати за допомогою кабелю. Від опо-ри повітряної лінії до стіни будівлі кабель прокладатися-ють по дну траншеї на глибині не менше 0,7 м. Для введення кабелю в будівлю в фундаменті, на глибині не менше 0,5 м, пробивають отвір, через яке пропускна -кают трубу діаметром в 1,5-2 діаметра кабелю, але не менше 50 мм.
Труби повинні мати ухил в зовнішню траншею і бути ретельно гідроізольовані, що має виключним видом-чить потрапляння води в будівлю. Кінці труби повинні виступати з обох сторін фундаменту - на 600 мм сну-ружі і на 50 мм всередині. Через одну трубу можна вво-дить в будівлю тільки один кабель. Якщо число вводяться кабелів більше, кожен з них повинен вводитися через окрему трубу. Якщо необхідно протягнути кабель уздовж стіни будівлі, траншею для його розміщення риють не ближче 0,6 м від фундаменту. У траншеї у введення в зда - іціе завжди залишається запас кабелю в 1 м на випадок по - Нрорной оброблення кінців. Запас не можна укладати коли-цями, він повинен бути розміщений в траншеї полуколь-
Ем радіусом 1 м. Запас закладається в траншею на їубіну не менше 0,5 м і обов'язково перекривається їрпічом або бетонною плитою.
Захисного кожуха має бути не менше 10 мм. З сто-ку відгалуження від BJI ввідний пристрій підключа-ють ізольованими проводами.
Облік споживаної електричної енергії ведуть од-нофазнимі або трифазними лічильниками. Лічильник уста-новлюють на спеціальному щитку разом з запобіжний-них пристроями в місцях, що знаходяться в стороні від зони можливих механічних впливів (двері, віконниці і т. Д.), Від трубопроводів опалення, газопроводу та водопроводу. Відстань від них повинно бути не менше 0,5 м.
Лічильник встановлюють на висоті 0,8-1,7 м в сухому приміщенні з температурою в зимовий час не нижче 0 ° С. Підхід до лічильника не можна захаращувати меблями і дру-шими речами. Для безпечної установки або заміни лічильника потрібно передбачити можливість відключення живильних проводів. Відстань від лічильника до отклю-чающего його комутаційного або захисного апарата не повинна перевищувати 10 м.- Проводку від ввідного уст-ройства до лічильника виконують кабелем або з-ліровать проводами без будь-яких зрощування, пайок або інших ушкоджень цілісності ізоляції й проведення.
