Бортова мережа Лада Калина постійного струму має номінальну напругу 12 Вольт. Нижче буде розглянута схема електроустаткування Калина. Органи управління з'єднуються зі споживачами за допомогою проводів, об'єднаних в 4 головних джгута.
1. передній: їм акумулятор з'єднується з джгутом приладової панелі і монтажним блоком. Також з'єднується монтажний блок з блоком фар, вимикачем заднього ходу на КПП, генератора, стартера і ін .;

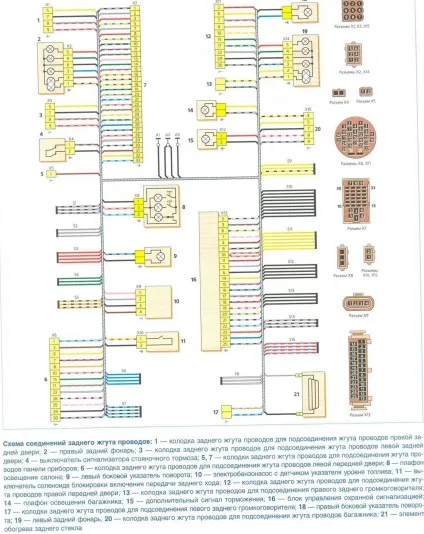

2. задній: мм з'єднується джгут приладової панелі зі споживачами в дверях (соленоїди замків, склопідйомники і ін.) І задньої частини машини;

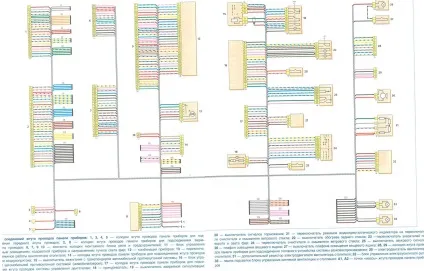

3. джгут приладової панелі. Он объединяет задний и передний, а также жгут системы управления мотором, приборную панель и монтажный блок;

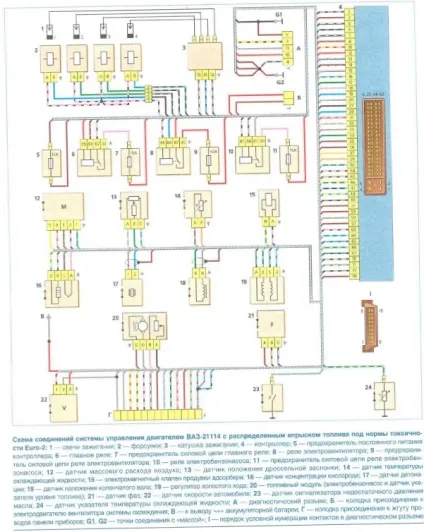

4. джгут системи управління машиною. Поєднує блок управління мотором з реле і запобіжником, виконавчими приладами і датчиками. Приєднується до джгута панелі приладів.

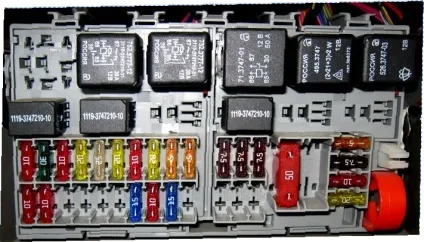

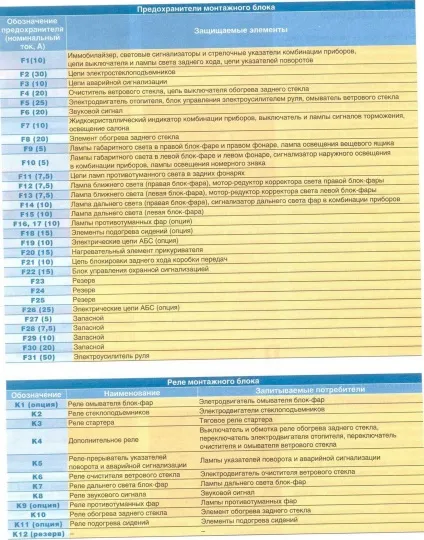

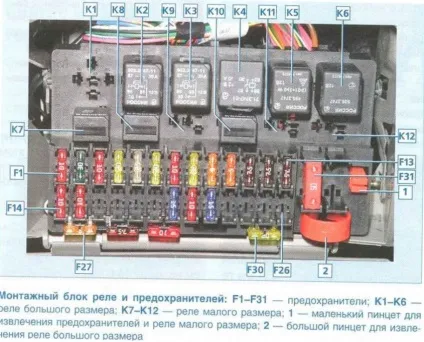

Щоб захистити дроти і ЕЛЕКТРООБЛАДНАННЯ від короткого замикання, використовуються плавкі запобіжники на Калині, схема яких представлена ​​нижче. Вони знаходяться в монтажному блоці. Також схема живлення Калини включає проміжні реле. Зліва від рульової колонки знаходиться монтажний блок в приладовій панелі під кришкою. Доступ до запобіжників можливий, якщо підчепити кришку приладової панелі за припливи з лівого і правого боку, відкинувши її з підсвічуванням приладів і блоків управління фар. На обратной части крышки имеются знаки защищаемых цепей предохранителей.

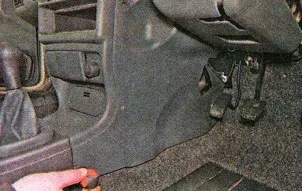

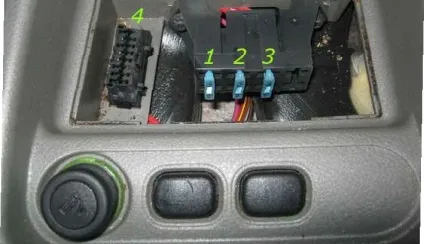

Згідно електричній схемі Лади Калина, реле системи управління мотором розміщуються на кронштейні в опалювальному тунелі. Доступ до них забезпечується відкриттям бічний кришки за допомогою ключа 10. відкручувати гайка кріплення кронштейна, і він витягується разом з реле. На кронштейні знаходиться гніздо з запобіжником радіаторного вентилятора. Три запобіжника керуючої системи знаходяться близько діагностичного роз'єму під кришкою облицювання тунелю статі. Доступ до них забезпечується акуратним поддеваніем і відкриттям кришки.

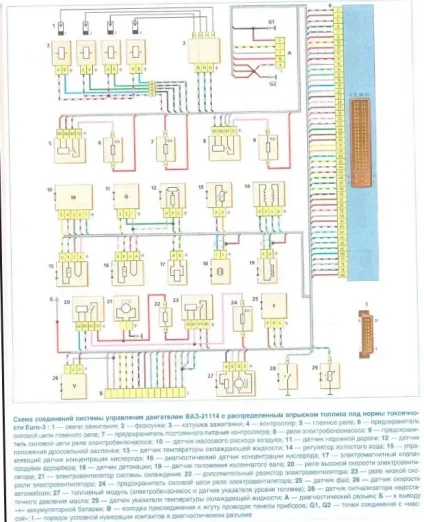

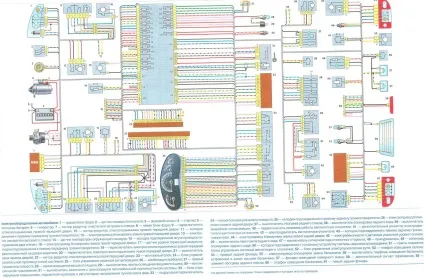

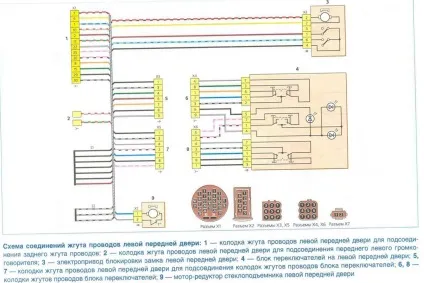

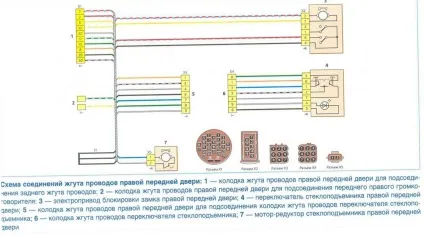

Нижче описана схема живлення Лада Калина з реле і запобіжниками, які знаходяться на монтажному блоці. Також представлена ​​схема Калини джгутів, система управління двигуном і схема електроустаткування.
При приєднанні додаткових електричних пристроїв потрібно враховувати потужність генератора, номінальний струм запобіжника і перетин проводів.

•
