Економічні міжповерхові перекриття

Професійні будівельники знають, що перекриття є дуже важливими і дорогими конструкціями будівлі. Але ті, хто тільки збирається побудувати будинок, часто не беруть до уваги ці складні конструкції. Витрати на них складають 15-20% будівельної кошторису. Скоротити витрати дозволяє застосування швидкомонтованих перекриттів, які не вимагають використання вантажопідйомної техніки.

Одна з функцій міжповерхових перекриттів - забезпечення стійкості і цілісності будівлі. Вони також сприймають навантаження самих мешканців будинку, меблів і обладнання.

У будинках, при будівництві яких використовують економічні рішення, перекриття намагаються робити такими, які влаштовуються без підйомних кранів. Складаються такі перекриття з невеликих деталей, які інженерними рішеннями об'єднуються в єдину несучу конструкцію. Габарити і вага цих деталей дозволяють переміщати їх силами максимум двох осіб.

Перекриття, перевірені часом

Оптимізувати витрати на перекриття можна тільки за рахунок їх ретельного проектування. Сьогодні найбільш економічними варіантами є дерев'яні балкові перекриття та часторебрістое (збірно-монолітні) перекриття. Обидві конструкції здатні в повній мірі замінити монолітні залізобетонні або плитні перекриття. Основні переваги запропонованих варіантів:

невисока вартість матеріалів;
відсутність необхідності в підйомної техніки при монтажі;
відносно невелику вагу.

Дерев'яні балкові і збірно-монолітні перекриття дозволяють заощадити від 20 до 50%. Якщо порівнювати збірно-монолітну конструкцію з монолітної, то перша не потребує спорудження опалубки.

Більш легкі перекриття знижують навантаження на стіни і фундамент. Якщо перекриття спроектовані заздалегідь, то фундамент і стіни можна виконати в полегшеному варіанті, що також дасть відчутну економію.

Дерев'яні перекриття являють собою конструкцію з несучих балок, заповнення, накату (чорної підлоги) і обробки стелі. Балки найчастіше виготовлені з хвойної деревини. І це не випадково, оскільки хвойні породи краще працюють на вигин. Балки можуть бути у вигляді цілісного бруса або складатися з декількох поставлених на ребро дощок. Перетин складових балок можна зменшити на 20-30% від розрахункового перерізу балки з цільного бруса.

Як балок дерев'яного перекриття добре підійде і клеєний брус, який виготовляється з окремих ламелей і може досягати в довжину до 12 метрів. Міцність таких балок значно вище, ніж у цільного бруса і навіть набраних (неклеених) балок. Клеєний брус дорожче звичайного, але кількість балок з нього може бути зменшено. А, крім того, є можливість замовити клеєний брус потрібного перетину і довжини, що дозволяє обійтися без підпилювання, а значить, і без відходів. Важливо: при використанні балок з клеєного бруса перекриття потрібно відразу накрити тимчасовим настилом, тому що клеєний брус при виготовленні покривають шаром воску, на якому легко послизнутися!

Перетин балок перекриття підбирають виходячи з величини прольоту. Так для прольотів 3-4,5 м перетин дерев'яних балок знаходиться в межах 140 × 100 мм - 200 × 120 мм. Прольоти, довжина яких перевищує 4,5 м, зажадають більшого перетину - 200 × 160 мм - 240 × 160 мм. Горищні перекриття можна споруджувати з балок, перетин яких на 20-30% зменшено від зазначених вище значень.

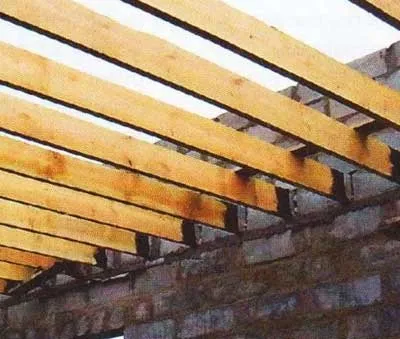

Монтаж балочного перекриття. Балки встановлюють з кроком 60-120 см залежно від їх перетину і ширини прольоту. Чим більше ширина, тим менше інтервал. У ненавантаженому горищному перекритті крок між балками можна збільшити до 150 см.

Балки укладаються поперек довжині приміщення, що перекривається з дотриманням суворої паралельності. Першими закріплюють крайні балки перекриття. Від них по черзі йдуть до центру. Дуже важливо постійно перевіряти горизонтальність балок. У разі потреби вирівняти балку, під її кінець підкладають просмолені відрізки дошки.

Місця опори балок - це спеціально залишені в зовнішніх стінах «гнізда», глибина яких від 150 до 200 мм. Торець балки не повинен діставати до кінця «гнізда» - залишається зазор 20-30 мм. Таким чином, довжина опорної частини становить 120-180 мм.

Кожну 3-4 балку, що встановлюється в стіну з кладок матеріалів, знизу або збоку фіксують анкерами. Кінці балок попередньо обгортають декількома шарами руберойду або розкривають шаром бітумної мастики. Але торці при цьому не обробляють - необхідно залишити їх відкритими, щоб балка «дихала».

Заповнення міжбалочні простору складається з дощатого або листового настилу і покладеного поверх нього шару мінеральної вати. Дошки для накату беруть перетином 50 × 150 мм. Їх прибивають ні до самим балках, а до попередньо набитих зсередини балок брусків 50 × 50 мм. Замість дощок можна використовувати легкобетоні панелі.

Знизу перекриття підшивається ДСП, гіпсокартоном або дошками. Якщо стиль оформлення інтер'єру приміщення допускає відкриті балки, то їх залишають непідшиті. Заповнення поверх накату іноді роблять не з мінеральної вати, а з пінопласту або іншого теплоізоляційного матеріалу. Однак мінеральна вата для цієї мети підходить більше, оскільки вона володіє високими звукоізоляційні характеристики.

На сформований заповнення допускається настил цементної стяжки, але найчастіше забудовники вибирають інший варіант - шпунтовані дошки, що укладаються на лаги, розташовані перпендикулярно балках з кроком 50-70 см.

Властивості основних типів перекриттів

Допустимий проліт, м

Часторебрістое перекриття за своєю конструкцією дуже схоже на дерев'яне балкове. Різниця лише в матеріалі, і відповідно в технології виконання. Балкові елементи часторебрістое перекриттів мають більш високу несучу здатність, завдяки чому їх висота на 30-50% менше, ніж у дерев'яних балок.

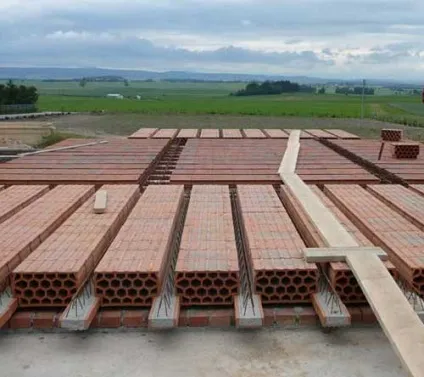

Порядок спорудження часторебристого (збірно-монолітного) перекриття наступний. Спочатку по периметру виконується бетонний пояс висотою 200-280 мм. Залізобетонні балки на 80-120 мм заводяться вглиб цього пояса. Крок між балок визначається розмірами пустотілих блоків заповнення (40-80 см). Балки тимчасово підпираються знизу металевими або дерев'яними стійками. Простір між балками заповнюється легкими бетонними блоками, вага яких не перевищує 18 кг. Ніякі підйомні механізми при цьому, зрозуміло, не задіюються. Блоки заповнення перекриття є порожнистими, що дає можливість безперешкодно прокладати всередині них будь-які комунікації.

Зверху збірна конструкція армується сіткою з дроту діаметром 4-6 мм. Осередки сітки мають розмір 100 × 100 мм. Все це заливається бетоном марки М200, М250. При цьому витрата бетону на 1 м² становить 0,07 - 0,12 м ³. При бетонуванні важливо ущільнювати бетон методом штикування, щоб між блоками не утворювалося пустот. Наявність таких пустот істотно знижує несучу здатність ділянки балки збірно-монолітного перекриття, тому штикування необхідно проводити дуже ретельно, обробляючи всі ділянки з кроком не більше 10 см.

Після закінчення бетонування перекриття має набрати міцність протягом 14 днів, і тільки після цього можна приступати до зведення стін наступного поверху. Незважаючи на те, що збірно-монолітне перекриття відносяться до залізобетонних, його виконання можливе силами двох чоловік. Перевага такого перекриття полягає ще і в тому, що для нього не властиво таке явище, як клавішірованіе і прогин.
