душовою трап

Класичне пристрій душової кабіни з фіранкою і пластиковим піддоном впевнено витісняється новими конструкціями. Замість піднятою над підлогою на 15-20 см чашки чавунного або акрилового піддону в душових кабінах нового покоління встановлюють підлогові системи водовідведення або зливні трапи. Використання трапової відсотків дозволяє відмовитися від усього зайвого, що захаращує приміщення ванної кімнати. Замість об'ємного короби піддону в приміщенні залишилася непомітна на тлі плитки решітка душового трапа.

Різновиди підлогових зливів

Корпус водоприймача душового трапа може бути виконаний у вигляді точкового пристрою або витягнутого в довжину лінійного жолоби, закритого захисною решіткою. В обох випадках стікає в сифон вода потрапляє в затвор і скидається по трубі в каналізацію.

З вертикальним відводом води. Конструктивно такі душові трапи схожі на звичайні сливи для душових кабін, але, на відміну від останніх, розраховуються на закладення в глуху бетонну стяжку підлоги;
Пристінні або комбіновані системи водовідведення. Забір води здійснюється через лінійний водоприймач, розташований на лінії стін з підлогою. Відрізняється підвищеною пропускною спроможністю, тому найчастіше встановлюється на МИЙНА відділення з декількох душових стійок, наприклад, на підприємствах чи в лазнях;
Системи душових зливів для відведення води по трубах, укладених в горизонтальному положенні.

Як приклад одного з найбільш популярних варіантів для квартирних душових можна вказати душовою трап Alcaplast APV3344.

Трап встановлюється в підготовлену в бетоні осередок або гніздо з опорою на широкий кільцевий фланець з нержавіючої сталі. Під дисковидні фланцем укладається шар гідроізоляції і еластична каучукова прокладка. Другий рівень гідрозахисту викладається під коміром приймального отвори. Корпус душового трапа відливається з ударостійкого пластику. Між коміром і затвором встановлюється труба гумового ущільнення, розмір який підганяють під висоту до установки решітки з нержавіючої сталі до початку бетонування стяжки підлоги в душовій. У холодному стані короб легко витримує вагу людини більше 150 кг.

У приватних будинках для комплектації душової найбільш зручним буде вертикальний трап зі стандартним розміром сифона. Для квартирної душової кабіни варіант з горизонтальним водовідведенням в підлозі є єдино можливим варіантом облаштування підлогового зливу.

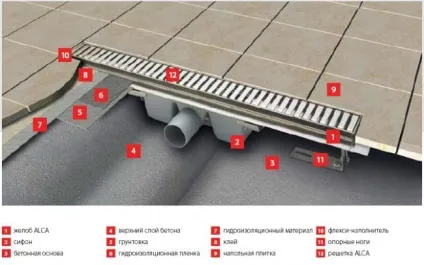

Конструкція горизонтального типу душового трапа має мінімальний монтажний розмір в межах 60-90 мм. Наприклад, лінійний душовою трап Alcaplast, для установки вимагає всього 62 мм висоти.

Але навіть такого габариту часто виявляється недостатньо, щоб змонтувати і встановити в підлозі приймальний пристрій з сифоном і комбінованим затвором. Різати бетон стельового перекриття не можна. При спробах вирізати в підлозі душової кімнати плити перекриття, як правило, майстри просто впираються в сталеву арматуру. Доводиться робити підйом підстави або укладати в підлогу систему обігріву. Для душового відділення тепла підлога стає особливо цінним в холодну пору року.

Особливості монтажу і використання душових трапів

Для заміського будинку пристрій теплої підлоги в душовій є обов'язковим. За допомогою контуру, покладеного в підлозі під кахельну плитку, можна прогріти приміщення душовою і комунікації, в період холодів тепла підлога гарантує нормальний стан ущільнень всіх гумових прокладок зливного трапа.

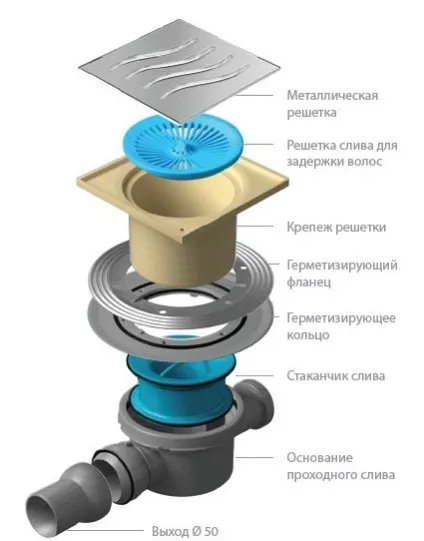

Конструкція душового трапа

Крім способу відведення води і оформлення водозабірного отвору, підлогові трапи для душових кабін ще відрізняються пристроєм затворну систему. По конструкції замикаючого пристрою душові трапи поділяються:

Системи з гідравлічним затвором. влаштованим по коаксіальної схемою. Приймальна труба опускається в чашку сифона, заповнену водою. У міру стікання водяних потоків з душовою чашка наповнюється водою, яка, переливаючись через край, стікає по трубі в каналізаційну систему;
Системи з сухим затвором. Крім невеликого гідравлічного затвора, конструкція оснащена мембраною або стулкою, здатної перекривати випуск в каналізацію під дією ваги - напору рідини або температури води.

Принцип дії такого пристрою досить простий і універсальний. При регулярному користуванні душовою сифонная система трапа працює за звичайною схемою. Рівень води в гідрозатвори відносно невеликий і становить всього 35-40 мм. Якщо душем не користуються досить тривалий час, вода в гідрозатвори через розрідження в каналізаційній системі поступово відходить.

Важливо! З відходом води розвантажується гумова мембрана, яка піднімається і пускає в хід блокують стулки. З наповненням душового трапа водою система приходить в початковий стан, і робота гідрозатвори поновлюється в колишньому режимі.

Найдосконаліші системи душових трапів з біметалічними пластинами спрацьовують за принципом теплового реле електрочайника. Як тільки включається тепла підлога, або в трап потрапляє тепла вода, металева мембрана прогрівається до робочої температури і відкриває сворке зливного отвору. Вода безперешкодно йде в каналізаційну систему, поки працює підігрів.

Крім мембран і біметалевих пластин, для приводу блокуючих стулок використовують поплавці з пінопласту, як у випадку з наведеним вище лінійним душовим трапом Алкапласт. Підведення води в стічну трубу здійснюється через два бічних вікна. Поки вода з душовою наповнює ємність затвора, поплавці безперешкодно плавають в ємності. Як тільки рівень води в сифоні впав, поплавці осідають і закривають вікна в каналізаційну систему.

Типовим представником пристроїв з сухим затвором є душовою трап Viega 58.

Приймальне отвір з перетином 100 мм дозволяє забезпечити прийом і злив води з розрахунку до півлітра в секунду. Випускна труба розміром в 40 мм здатна повертатися на шарнірному з'єднанні на кут до 20 о. Монтажна висота або глибина посадки чаші трапа становить 75 мм.

Облаштування та монтаж конструкції трапа в бетонній підлозі душової кабіни

На початковому етапі установки буде потрібно скласти схему розводки каналізаційних труб з промером висоти вхідного вікна трійника, через який зливна система душового трапа буде підключатися до каналізації.

До початку процесу бетонування систему трапа необхідно зібрати «в чорнову» і підключити до трійника скидання води в каналізаційну трубу. На цьому етапі важливо виставити правильно зливний Триградусне ухил і заміряти висоту, на якій знаходиться приймальня горловина трапа.

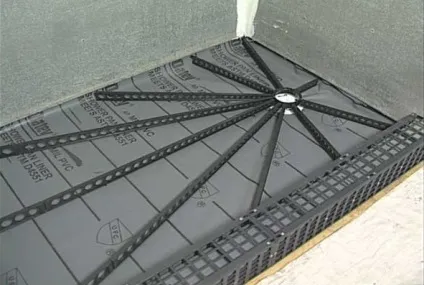

Орієнтуючись на обчислену висоту решітки трапа, будуть виконуватися всі інші роботи з бетонування, утеплення та гідроізоляції. Віднімаємо товщину утеплювача з ЕППС і двох шарів гідроізоляції.

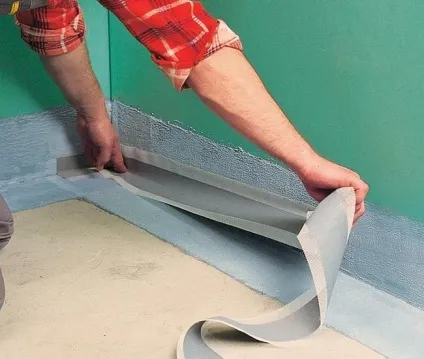

Після укладання в душовій листа ЕППС і бетонування стяжки на рівні дискового фланця монтуємо корпус трапа і укладаємо перший шар гідроізоляції. Вирівнюємо грати і колодязь трапа по горизонту і вертикалі відповідно. Далі необхідно укласти поверхневу гідроізоляцію душовою. Полотно акуратно наклеюється на поверхню бетону і на стіни душової кабіни так, щоб не було жодних звили або відслонень.

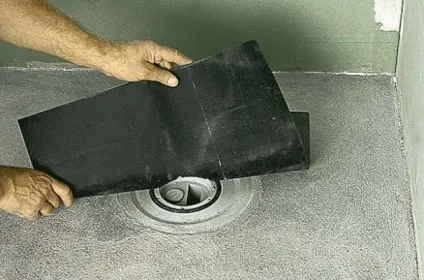

У верхній частині горловини в ізоляції вирізається отвір під укладку кришки з гратами. Діаметр отвору в полотні ріжеться трохи меншого діаметру, ніж діаметр гумового ущільнювача. Далі встановлюється верхня частина трапа, декоративна решітка, і ретельно обтягається для вибору зазору в ущільненнях.

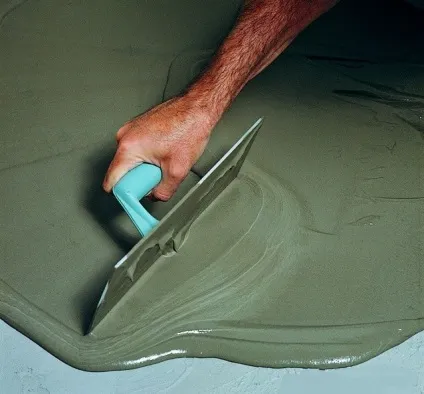

Потім заливається другий шар розчину. Рівень вибираємо по висоті захисних ґрат приймального отвори, щоб плитка, укладена на підлогу душової кабіни, перебувала врівень зі зливом трапа. Через 4-5 годин поверхню бетону за допомогою будівельного рівня і широкого шпателя профілюємо широким шпателем так, щоб на бетоні утворився зливний уклонв 1 см на метр довжини нормалі.

Плитку спочатку викладаємо на дно душовою «на суху» і підрізаємо кромки, щоб зазор між квадратом решітки і краями плитки був 0,5-0,7 мм. Після укладання плитки зазори забиваються герметиком, а міжплиточних шви обробляються водостійкою мастикою під колір підлоги в душовій.

висновок

Практично всі підлогові системи зливного трапа для душових кабін мають високу чутливість до жорсткої воді, наявності в відходить воді зваженої дрібного пилу, волокон і частинок грунту. Тому в душовій кабіні з слівомв підлозі не можна прати, полоскати, мити все, що може осісти всередині зливного трапа. Періодично, раз на місяць, слив проливають концентрованим розчином миючого засобу для сантехніки.
