Дуга в автокад

Спосіб побудови дуги Початок, Центр, Кінець враховує напрямок побудови дуги. За замовчуванням дуги в Автокад викреслюються проти годинникової стрілки. Щоб накреслити дугу в напрямку за годинниковою стрілкою, необхідно перетягувати курсор, утримуючи клавішу CTRL.

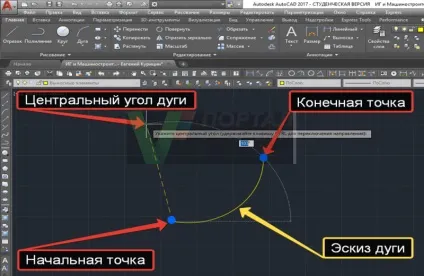

Побудова дуги в Автокад по заданих початкової, кінцевої точок, а також центральному куту

Викликаємо команду Дуга в Автокад. У командному рядку з'являється запит:

Початкова точка дуги або [Ц ентр]:
Specify start point of arc or [C enter]:

Задамо початкову точку. Автокад відобразить запит:

Друга точка дуги або [Ц ентр / К онец]:
Specify second point of arc or [C enter / E nd]:

Вибираємо опцію Кінець команди Дуга. З'явиться запит:

Кінцева точка дуги:
Specify end point of arc:

Задамо кінцеву точку дуги. Автокад відобразить наступний запит:

Вкажіть центральну точку дуги або [У гол / Н аправленіе / Р адіус]:
Specify center point of arc or [A ngle / D irection / R adius]:

Вибираємо опцію Кут. Система повідомить:

Вкажіть центральний кут:
Specify included angle:

Ви можете задати центральний кут дуги, ввівши значення в командний рядок або вибравши потрібну точку креслення за допомогою миші. Центральний кут між кінцевими точками дуги визначає центр і радіус дуги. Як тільки ви задасте кут, дуга буде викреслена, а виконання команди завершиться.
