Як відремонтувати об’єктив canon 50 mm f

Canon створили класний об'єктив Canon EF 50 mm F / 1.4 USM. За деякими параметрами перевершує топововий Canon EF 50 mm F / 1.2 L, наприклад, роздільна здатність. Цей об'єктив вимагає обережного ставлення, так як має серйозну уразливість, його легко пошкодити фізично. Передня група лінз при несильному ударі вздовж оптичної осі деформує направляючий паз системи фокусування. З моїм об'єктивом така біда трапилася через падіння на льоду і удару фотосумки про землю.

При падінні була пошкоджена система фокусування, об'єктив Canon EF 50 mm працював тільки з великою фокусною відстанню. Неможливо стало сфокусуватися на автоматі і в ручному режимі на відстань ближче 1,5 метрів. Перша ознака поломки, не працює автофокус Canon EF 50 mm. Другий, туга ручне фокусування. Пов'язано з тим, що відбувається перекіс основної групи лінз, через пошкодження гелікоїда.

Катастрофу з такої поломки робити не варто. Об'єктив алюмінієвий, піддається лікуванню і нескладному ремонту, рихтування гелікоїда, якщо не пошкоджена плата і електромотор. Для ремонту потрібні: викрутка, пінцет і молоток. Не дивуйтеся, останній інструмент - ключовий. На замітку, у об'єктиву Canon 50 mm є ще одне слабке місце - муфта вільного ходу. Муфта вільно ходу дає фокусуватися вручну при включеному автофокусі. Від частих ударів об'єктива виходить з ладу підшипник, на доріжці підшипника з'являються поглиблення, автофокус клинить і буксує.

Покрокова інструкція як ремонтувати об'єктив Canon 50 mm F / 1.4 USM. Перший крок, видалити кільце фокусування і переднє захисне кільце, де написано Canon lens EF 50mm 1: 1.4. Для цього буде потрібно відкрутити один гвинт на захисному кільці.

Другий крок, видалити залізне кріплення об'єктива. Викрутити 4 гвинти з байонета об'єктива. Байонет акуратно відокремити від корпусу об'єктива, не смикати, він буде триматися на головному шлейфі і контактної майданчику.

Третій крок, відкрутити два гвинти, що кріплять кільце байонета до контактної майданчику. Після підняти кільце байонета, під ним знайти пластикові кріплення типу «вуха», віджати пінцетом і зняти залізне кільце. Перед вами відкриється плата об'єктива Canon 50 mm.

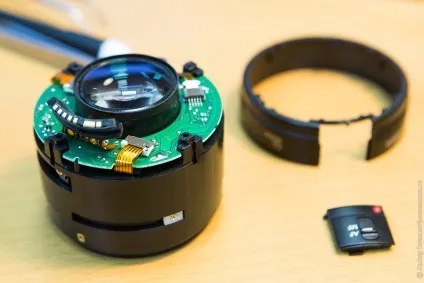

Четвертий крок, перемикач AF / MF перевести в режим MF, відокремити від пластикового захисного кільця без зайвих зусиль. Кільце легко зісковзне з корпусу об'єктива.

П'ятий крок, щоб зняти деталь з платою, потрібно викрутити один гвинт і відключити 3 шлейфа.

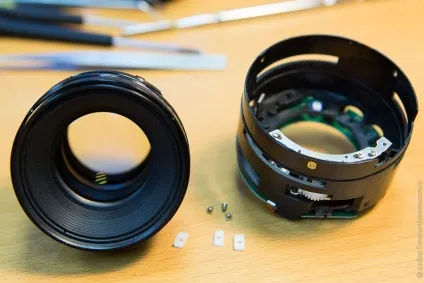

Шостий крок, на бічній поверхні знайти білі пластикові напрямні з гвинтами. Три гвинта викрутити і зняти повзунки з пазів. На бічній стороні циліндра об'єктива знайти великий гвинт у контактної доріжки, акуратно видалити його і контактну плашку.

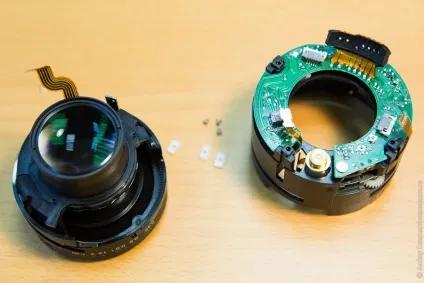

Сьомий крок, розділити оптичний блок і циліндр корпусу об'єктива. Подальша робота буде виконуватися з блоком групи лінз.

Восьмий крок, викрутити гвинти і зняти дві пластикові напрямні на спіральних полозах. Нижня частина без лінз, гелікоїд, вимагає фізичного ремонту.

Дев'ятий крок, зверніть увагу на геометрію паза гелікоїда, над яким закріплено металеве вушко, вона спотворена. Цей паз при ударі деформується, так як не володіє достатньою жорсткістю. Зніміть металеве вухо, покладіть на рівну поверхню кільце і натисніть, поки не пропаде деформація, паз не стане рівним. Якщо не виходить поправити рукою, в хід йде молоток. Це кільце зроблено з алюмінію, сильних зусиль не прикладайте, інакше пошкодите і буде потрібно заміна дорогої деталі. Ні в якому разі паз можна розточувати напилком або свердлом, постаратися провести ремонт без абразивних інструментів. По-перше, легко помилитеся з розміром паза. По-друге, алюміній покритий спеціальною твердої фарбою, по якій легко ковзають напрямні гелікоїда. У домашніх умовах такий шар відтворити неможливо, об'єктив буде загублена. Встановіть лінзовий блок на спіралі і закріпіть напрямні, поганяйте блок вгору і вниз, повинен ходити легко, перевірте відсутність люфту. Після цього можна збирати об'єктив в зворотному порядку.

Перед складанням продміть грушею деталі об'єктива Canon 50 mm F / 1.4 від пилу. Гвинти на пластикових напрямних сильно не затягувати, так як можна ускладнити хід групи лінз. Не забувайте перераховувати кількість деталей під час розбирання та складання об'єктива, нічого зайвого залишитися не повинно.
