Багато людей, які використовують для опалення свого будинку печі, які працюють на дровах, набувають дровокол. Це пристрій значно полегшує процес рубки дров, який в ручному режимі виконується фізично складніше і довше. Не кожному користувачеві дров'яних печей під силу купити дровокол заводського виробництва. Складнощі в основному виникають через його немаленькою вартості. Однак деякі домашні майстри можуть самі виготовити досить просту і недорогу конструкцію, яка стане гідною заміною покупному варіанту.

Особливості роботи та конструкції

Конусний дровокол (гвинтовий колун) працює за простим принципом: конус, обертаючись, входить в деревину на зразок шурупа і розколює її на частини. При роботі з цим пристроєм необхідно дотримуватися елементарної техніки безпеки і проявляти особливу увагу.

Отже, найпростішим варіантом дровокола є модель простої конструкції, що складається з верхнього конуса і нижнього домкрата, а також покладеної набік П-образної рами.

Таким чином, встановлений колода затискається між конусної оснащенням і штоком домкрата. В результаті конус, поступально набирає швидкість, виконує поділ деревини на частини.

Як правильно використовувати гвинтовий дровокол

У разі виготовлення варіанти більшої складності, який відрізняється високою продуктивністю, потрібно встановлювати двигун, що працює від бензину чи електрики. На його вал насаджується конусна оснащення, яка при повільному обертанні (80-100 об / хв) угвинчується в деревину і розколює її.

Із застосуванням подібної схеми рубки дров забезпечується безпека людини, обслуговуючого пристрій. Недоліком даного обладнання можна назвати неможливість розколу чурбаков з порід дерев, що відрізняються переплетенням волокон. Для оброблення деревини дуба і берези використовують гідравлічний дровокол. характеризується істотно великим зусиллям штовхача (3-7 тонн).

Гвинтовий дровокол заводського виробництва

Купити гвинтовий дровокол можна в інтернет-магазинах. Пропозицій багато, вибрати є з чого. Будьте готові викласти від 15 до 35 тис. Руб. - ціна Електроколуни варіюється саме в таких межах. Для домашніх умільців ми підготували докладну інструкцію по самостійній збірці такого обладнання.

Саморобний виготовлення дровокола

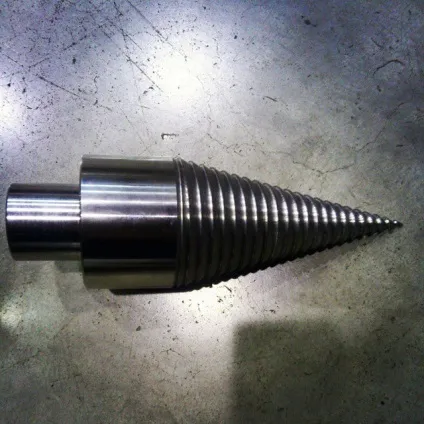

Конус для дровокола

Виготовлення конусного дровокола своїми руками зводиться до вирішення головного завдання: пошук конусної оснастки. Виробництво досить популярних різьбових конусів типу «морквина» і «шуруп» здійснюється невеликими фірмами і індивідуальними підприємцями. Мінімальна вартість таких деталей діаметром 5,5 см і довжиною 22 см - 1,5 тис. Руб. В максимальну суму 6 тис. Руб. обійдеться готовий комплект, що складається з наступних елементів:

• вал діаметром 3 см і довжиною 35 см;
• шків пасової передачі;
• опора обертання - 2 шт .;
• конус типу «шуруп» з зазначеними раніше розмірами.

Щоб полегшити вам роботу, уважно вивчіть креслення гвинтового дровокола своїми руками. Він буде служити вектором у виготовленні агрегату.

Креслення конусного дровокола

Якщо домашній умілець має токарним верстатом, він може сам виготовити конус, а потім нарізати на ньому ліву наполегливу різьблення.

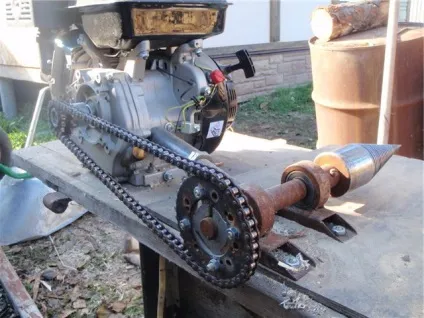

Саморобний конусний дровокол

Для тих же майстрів, які не володіють подібним агрегатом, існує можливість виготовлення і виточування конуса із застосуванням углошлифовальной машини (болгарки). До того ж такий спосіб виточки потрібної деталі не вимагає дотримуватися певних по точності розмірів. Головне - зуміти надіти на шків двигуна болгарку так, щоб при її вільному обертанні відбувалося рівномірне зняття металу. Виготовлену таким методом конусну оснащення насаджують на оснащений підшипниками відповідного розміру вал з встановленим на кінці фланцем, обладнаним взятої від колеса мотоцикла зірочкою.

Фіксація болтом або штифтом нарізного конуса сприяє простого зняття деталі з вала. Це дозволяє при заклинювання знятої з валу оснастки в тугому поліні легко вигвинчувати її за допомогою газового ключа. Перед тим як зафіксувати гвинтовий конус дровокола намертво на валу, слід подумати про те, що при його заклинюванні в чурбаках потрібно буде знімати приводний ланцюг, адже не завжди можна провертати вал в зворотну сторону.

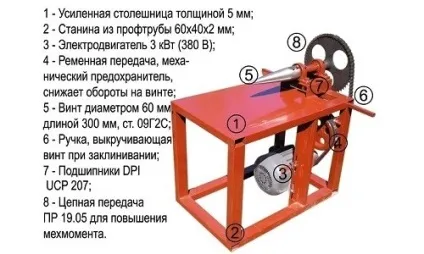

Схема гвинтового колуна для дров

Розпірку, споруджену з труб і двох гайок, потрібно помістити між валом і двигуном. З її допомогою буде натягатися ланцюг. Опори вала споруджуються з карданних опор від автомобіля «Жигулі». Замість електричного двигуна можна взяти бензиновий агрегат, який встановлюється на мотоблоки, хоч він і має потужність від 6 кінських сил. Конусні електричні колуни зазвичай оснащуються електромоторами, потужність яких становить від 2 кВт, а частота обертання - від 250 об / хв.

При виготовленні саморобного гвинтового дровокола слід приділити увагу деяким важливим моментам:

1. Саморобний електричний дровокол має оптимальну продуктивність, яка залежить від швидкості обертання конуса. кількість обертів якого має сягати як мінімум 250 об / хв.
2. Пряме з'єднання конусної насадки з двигуном може становити небезпеку через велику кількість обертів.
3. Слід передбачити спорудження захисного кожуха для пасової або ланцюгової передачі.
4. Якісне з'єднання електропроводки в саморобному агрегаті повинен виполнятьопитний фахівець.
5. Креслення гвинтового колуна є хорошим помічником при виготовленні агрегату: перемалюють або роздрукуйте його на листок і робота піде бадьоріше.
