Дробильно-сортувальна установка - це

(A. Crusher-grader; н. Brechund Siebanlage; ф. Station broyage-echantillonage; і. Estacion de machaqueo y clasificacion) - призначена для первинної переробки і підготовки видобутої гірничої маси до пром. використанню. Включає дробарки крупного і середнього дроблення, грохоти, конвеєри та ін. Обладнання. Д.-с. у. дозволяють здійснювати потокову технологію і комплексну механізацію відкритих і підземних горн. робіт.
Перші спроби механізувати вироб-во щебеню для дорожнього стр-ва були зроблені в Німеччині в кін. 19 в. Пром. використання Д.-с. у. відноситься до поч. масового стр-ва автодоріг в країнах Європи й Північної. Америки (1908-14). ВУкаіни Д.-с. у. застосована вперше для ремонту шосе в р-ні Червоного Села під Харковом в 1909. Вироби, Д.-с. у. в СРСР розпочато в 1931. Розрізняють пересувні і стаціонарні Д.-с. у.
Пересувні дробильно - сортувальні установки застосовують на кар'єрах малої потужності з невеликими запасами п. І. і річною продуктивністю до 100 тис. м 3. розташованих в безпосередній близькості від споруджуваних автодоріг, аеродромів, гідроспоруд та ін. споживачів. Пересувні Д.-с. у. класифікують: по проізводітельності- малої (до 10 т / год), середньої (до 50 т / год), великий (св. 50 т / год; продуктивність найбільших в світі самохідних Д.-с. у. 2700 т / ч); по виду виконання - переміщувані, самохідні, збірно-розбірні; по числу агрегатів з разл. технол. функціями - одно-, дво- і багатоагрегатного; по виду приводу машин - з елект. дизельним, комбінов. приводом (дизельний привід дробарок і генератора живить електродвигуни решти устаткування); по призначенням-для переробки піщано-гравійних матеріалів і скельних порід. Витрати часу на монтаж пересувних Д.-с. у. в залежності від виду виконання і продуктивності складають від дек. годин до 7 діб. Капітальні витрати на ці установки (за винятком збірно-розбірних) вище, ніж на стаціонарні у відкритому виконанні, тому що вартість ходової частини складає 20- 30% всієї вартості установки. Компактне розташування обладнання пересувних Д.-с. у. ускладнює обслуговування і проведення ремонтно-профилактич. робіт, однак мобільність цих Д.-с. у. відсутність спец. приміщень і фундаментів, а також можливість значно знизити витрати з перевезення готового продукту обумовлюють їх широке застосування.
Переміщувані Д.-с. у. обладнають пневматич. ходом і вимагають для транспортування до.-л. тяговий засіб (автомобіль, тягач, трактор). Д.-с. у. цього типу використовують для отримання великих обсягів матеріалів в стислі терміни. Горн. маса для переробки доставляється до установок автотранспортом або автонавантажувачами. Видачу продукту дроблення здійснюють безпосередньо в автотранспорт або на проміжні склади. Випускають переміщувані Д.-с. у. з разл. конструктивними і експ. характеристиками. Одноагрегатная установка малої продуктивності з дизельним приводом виробляє одностадійне дроблення у відкритому циклі за допомогою щокові дробарки, сортування щебеню віброгуркоті на 2 класу крупністю до 25-70 мм з відсівом та призначена для дорожньо-буд. і ремонтних робіт на автодорогах місцевого значення, а також для використання в цивільному стр-ві. Особливість цієї установки - періодичність експлуатації протягом будує. сезону. Двоагрегатної Д.-с. у. пор. продуктивності для переробки скельних порід з елект. приводом (рис. 1) складається з агрегату великого дроблення з щокові дробаркою і агрегату дрібного дроблення та сортування з конусної дробаркою і віброгуркоті, сортують щебінь на 2 класу (5-10 і 10-25 мм).

Мал. 1. Технологічна схема переміщуваної дробильно-сортувальної установки СМ-739 (а) / СМ-740 (б): 1 - живильник; 2 - колосникові грати; 3 - щекова дробарка; 4 - транспортер; 5 - завантажувальний лоток; 6 - поворотний конвеєр; 7 - конвеєр; 8 - конусна дробарка; 9 - вібро-гуркіт; 10 - бункер.
При необхідності отримання відмитого і зневодненого матеріалу Д.-с. у. постачають бризкальними пристроями і спіральним класифікатором. Установка призначена для пром. і трансп. стр-ва і може експлуатуватися в кар'єрах і на з-дах залізобетонних виробів сезонно. Переміщувана Д.-с. у. великої продуктивності складається з дек. забезпечених електроприводами агрегатів, кожен з яких брало виконує самостійно. технол. операцію, що спрощує конструкцію, знижує масу агрегатів і дозволяє використовувати їх в разл. поєднаннях для переробки вивержених, осадових і піщано-гравійних порід. У комплект установки входять бункери з пластинчастим і лотковим живильниками, агрегати крупного, середнього і дрібного дроблення, агрегат сортування, стрічкові конвеєри, агрегат управління. Установку використовують при стр-ві магістральних автодоріг, аеродромів, в гідротехн. стр-ві цілий рік.
Самохідні Д.-с. у. випускаються великої та надвеликої продуктивності для первинної переробки вихідної сировини безпосередньо в кар'єрах. Застосування таких Д.-с. у. раціонально при великих запасах матеріалів, розміщених на обмеженій площі, коли найбільш вигідний конвеєрний транспорт продуктів дроблення. Як осн. обладнання використовують дробарки і сортувальні пристрої разл. типів. Осн. види ходового обладнання: рейковий, гусеничний з електроприводом і крокуючий за допомогою гідроциліндрів. Д.-с. у. з гусеничним ходом можуть мати як поздовжнє розташування технол. лінії, так і поперечне, до-рої більш зручно для роботи з екскаватором і магістральним конвеєром. Установки з крокуючим ходом в порівнянні з установками на гусеничному ходу мають велику продуктивність (на 15-20%).
Збірно-розбірні Д.-с. у. середньої і великої продуктивності монтують і демонтують без доповнить. капітальних робіт, а також перевозять за допомогою стандартних вантажопідйомних і трансп. коштів (рис. 2).

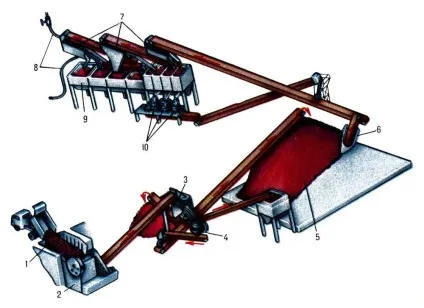

Мал. 2. Збірно-розбірна дробильно-сортувальна установка: 1 - живильник; 2 - щекова дробарка; 3 - вібраційний гуркіт для середнього просівання; 4 - конусна дробарка середнього дроблення; 5 - проміжний склад; 6 - розвантажувальна галерея; 7 - вібраційні гуркоту для дрібного просівання; 8 - бункера готової продукції; 9 - система промивання матеріалу; 10 - конусні дробарки дрібного дроблення.
Установки раціонально застосовувати для переробки місцевих матеріалів поблизу споруджуваних об'єктів з терміном експлуатації не менше 3-5 років, тобто коли не потрібно часта їх передислокація. Збірно-розбірні Д.-с. у. містять набір уніфікує. агрегатів з дробильно-сортувальних, промивочно- обезводжуючим і знепилюючих обладнанням. Незалежність взаємодії розташування відділення. агрегатів дозволяє легко пристосовувати всю технол. лінію до рельєфу місцевості.
Стаціонарні дробильно-сортувальні установки споруджують на кар'єрах і шахтах, що забезпечують роботу установок не менше 20-25 років при річній продуктивності св. 100 тис. М 3. Д.-с. у. можуть розташовуватися як на поверхні, так і під землею і мати одну, дві або три стадії дроблення. Устаткування Д.-с. у. встановлюють в спец. приміщеннях або підземних камерах і монтують на бетонних фундаментах. Одностадійне велике дроблення здійснюють в осн. щекова дробарками, а для наступних стадій дроблення застосовуються конусні, роторні, молоткові або валкові дробарки. Сортують продукти дроблення за допомогою нерухомих колосникових і вибрац. грохотов, а перевантаження матеріалу здійснюють пластинчастими, вібраційними, що коливаються або стрічковими живильниками. Доставку вихідної сировини на Д.-с. у. виробляють автомоб. або рейковим транспортом, а транспортування продуктів дроблення - конвеєрним або трубопровідним. При відкритій розробці крутопадаючих м-ний на невеликих глибинах (до 120-150 м) стаціонарні Д.-с. у. розташовують на борту кар'єра, а при розробці пластових м-ний з горизонтальним або пологим заляганням на означає. глибинах Д.-с. у. споруджують на дні або на проміжному горизонті кар'єра. Таке розташування дозволяє скоротити відстань автомоб. доставки і здійснювати її по горизонтах з невеликими ухилами. Підземні стаціонарні Д.-с. у. в СРСР споруджують в осн. на робочих горизонтах шахт. Обслуговують вони один поверх. що доцільно при довгих. терміні служби. За кордоном (США, Канада. Австралія та ін.) Найбільшого поширення набули централізовані Д.-с. у. споруджуються зазвичай на ниж. горизонті і переробні матеріал, яка спрямовується з верхніх горизонтів.
Закладні Д.-с. у. розташовують в підземних виробках при достатній забезпеченості шахтної породою (не менше 40% загальної потреби в закладних матеріалах) із заповненням її з поверхневих породних відвалів і кар'єрів.
Удосконалення Д.-с. у. йде по шляху збільшення продуктивності і надійності роботи обладнання за рахунок застосування більш потужних і високошвидкісних вибрац. щекова дробарок, конвеєрних мотор-барабанів, армованих синтетичні. кордом стрічок, дистанційного керування, аспірації і знепилювання.

Література. Васильєв М. В. Конвеєрний транспорт на кар'єрах руд кольорових металів за кордоном, М. 1973; Дудко A ;. A ;. Клушанцев Б. В. Пересувні дробильно-сортувальні установки, М. 1975; Болкісєв Вл. С. Болкісєв В. С. Застосування дільничних дробильно-перевантажувальних комплексів при підземній розробці родовищ корисних копалин за кордоном, М. 1975; Клушанцев Б. В. Єрмолаєв П. С. Дудко A ;. A ;. Машини та обладнання для виробництва щебеню, гравію і піску, М. 1976; Клушанцев Б. В. Гусаков С. С. Нові закордонні пересувні і самохідні дробильно-сортувальні установки, М. 1976.
