Барабанні сепаратори (СБ) при-змінюються для збагачення руд кольорових, чорних металів і неметалів-чеських корисних копалин.

Барабанний сепаратор з елеваторної розвантаженням типу СБЕ (рис.4.2) продуктивністю до 120 т / год представля-ет собою обертовий барабан діаметром і довжиною до 2,5 м. Барабан 1 встановлюється на опорних роликах 7 рами 10 з нахилом близько 3 ° в бік розвантаження легкої фракції і приводиться в обертання (3-6 об / хв) електродвигуном через редуктор 6, шестерню 5 і велику венцову шестерню 11, закріплену на барабані. Вихідний матеріал 8 і суспензія подаються в барабан по лотку 2. Легка фракція з частиною сус-Пенза розвантажується переливом через отвір в торцевій стінці барабана в жолоб 4, а важка фракція транспортира-ється спіраллю 3 і вивантажується елеваторним колесом 12 з пер-форірованнимі лопатями в жолоб 9.

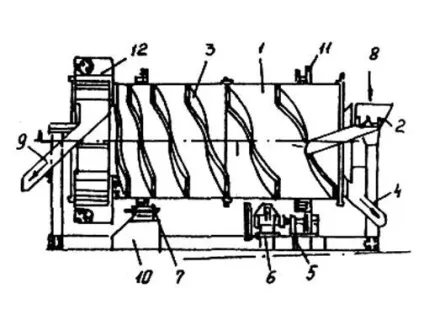

Мал. 4.2. Барабанний сепаратор з елеваторної розвантаженням типу СБЕ

У сепараторах типу ВКВ (рис.4.3) з вертикальним Ельовіт-раторних колесом (продуктивністю 160-380 т / ч) результат-ний матеріал 11 в ванну сепаратора надходить по жолобу 8, а важка суспензія - через нижній патрубок і розподіли-тельное пристрій 7 . Легка фракція 12 розвантажується гребковим механізмом 4 в жолоб 6. Важка фракція 13 осідає в ковшах 10 елеваторного колеса 2 і видаляється з сепаратора при його обертанні (2-3 хв "1) приводом 3. Внутрішньої ча-стю свого кільця колесо 2 спирається на опорні катки 5, закріплені на корпусі 1. Грати 9, шарнірно соеди енние

Мал. 4.3. Сепараторах типу ВКВ з вертикальним Ельовіт-раторних колесом

У табл. 4.11 приведені технічні характеристики барабанних спіральних сепараторів.

Технічні характеристики барабанних спіральних сепараторів (СБС)

Подовжена розділова ванна сепаратора і розширене елеваторне колесо підвищують продуктивність і зменшують втрати вугілля з відходами збагачення.

Найбільшого поширення набули сепаратори з елеваторним колесом і барабанні сепаратори, які отримують два кінцеві продукти збагачення. При необхідності поділу вихідної сировини на три продукти використовують комплекси, що складаються з двох послідовно встановлених двухпродуктових сепараторів, або агрегати у вигляді двох однойменних сепараторів.
