Дренажна система особливості пристрою дренажу навколо будинку своїми руками

Щасливі володарі власних заміських або приватних будинків прекрасно знайомі з важливістю споруди дренажної системи навколо житлового будівництва. Переоцінити захист будь-якої споруди від можливих затоплень неможливо. Кожен домовласник знайомий з згубним впливом дощової води на фундамент і стіни будинку. При цьому навіть з огляду на всю позірну масштабність і складність робіт, дренажна система може без особливих зусиль споруджуватися власними силами.

Що мається на увазі під дренажем?

Під дренажем мається на увазі система для відведення надлишків вологи, які накопичуються під час атмосферних опадів від житлового будинку. У більшості випадків вона складається з системи труб, по яких водні ресурси відводяться за межі присадибної ділянки або в спеціально облаштоване для цього місце. Серед домовласників побутує хибна думка, що для захисту заміського будинку цілком достатньо якісно бетонної вимощення, а дренаж марна трата часу і грошей. Але фахівцями настійно рекомендується облаштовувати систему, відведення атмосферних опадів, яка убезпечить будівлю від надлишків дощової води. На сьогоднішній день розглядають три системи дренажу:

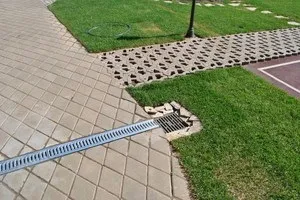

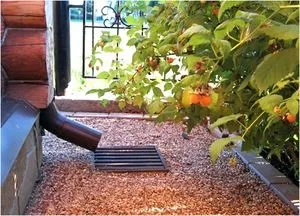

Відкрита дренажна система, в якій використовуються нічим не накриті траншеї, глибина і ширина яких становить півметра. Такий варіант вважається найпростішим для самостійного втілення. Однак рови на присадибній ділянці або навколо будинку не надають зовнішньої привабливості домоволодіння, при цьому володіють незначним терміном служби. Тому траншеї зміцнюють за допомогою різних лотків або бетону.
Засипні конструкції являють собою стандартні канави, засипані крупним гравієм, щебенем або боєм цегли. Незаперечною перевагою такої конструкції вважається її тривалий експлуатаційний ресурс, особливо, якщо в процесі монтажних робіт застосовувався геотекстиль. До основних недоліків варто зарахувати відсутність можливості своєчасного проведення заходів з технічного обслуговування і слабку пропускну здатність.
Закрита система відводу дощових і грунтових вод, яка працює за рахунок перфорованих труб, які укладаються в землі. Такий дренаж має високу ефективність і не має недоліків властивих засипної і відкритої конструкції. Однак таку систему досить складно облаштувати самостійно.

Вирішивши своїми руками спорудити дренаж навколо будинку, домовласник зобов'язаний розбиратися з основними видами дренажних систем.

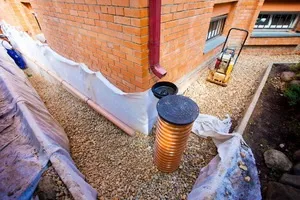

Пристінна конструкція дренажної системи

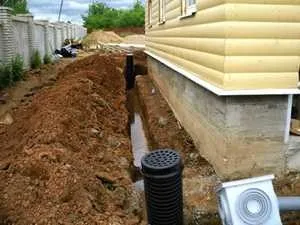

Така система відводу надлишків води споруджується навколо підстави домобудівництва і є обов'язковою, якщо в приватному або заміському будинку є цокольні або підвальні приміщення. Доцільно починати монтажні роботи ще на етапі будівництва основної будівлі при укладанні його фундаменту до засипання котловану. В іншому випадку знадобляться додаткові грошові та фізичні затрати.

Укладання дренажу виконується вздовж стін будівлі, а зливні труби відводяться до оглядових колодязів. У нижній частині загальної системи споруджується виводить резервуар, що накопичилися в якому водні ресурси, відводяться за межі присадибної ділянки. Щоб максимально захистити фундамент приватного будинку, на 100 см відстані від підстави споруджується глиняний замок.

Кільцевій або траншейний дренаж

Така дренажна система закладається на певній віддаленості від фундаменту навколо будинку на відстані 150-300 см. Така конструкція має право на існування, якщо в приватному будинку немає підвальних або цокольних приміщень або будова зводилося на суглинному або глинистому ґрунті. Фундамент і дренажна система поділяються глиняним замком. Для збільшення ефективності захисту будови від надлишків води доцільно закладати систему відводу на 50 см нижче фундаменту. Важливо щоб дрени укладалися на подушку, легко проводить вологу, наприклад, з піску або щебеню.

Засипна дренажна система траншей

Використання такої стічної системи для збору опадів і грунтових вод доцільно, якщо площа присадибної ділянки, маленька або з яких-небудь причин неможливо спорудження відкритого типу дренажу. Основним недоліком такої конструкції є відсутність можливості обслуговування дренажу без необхідності його розбирання. Грамотно виконаний дренаж навколо житлового будівництва такого виду має на увазі кілька етапів робіт:

копка траншеї глибиною до 100 см з обов'язковим ухилом у напрямку в бік дренажного або зливного резервуара;
на дні канави укладають геотекстильний матеріал;
засипка канави виконується щебенем, цегляним боєм або гравієм;

На фінішному етапі укладають дерен. Хоча даний етап не є обов'язковим, але робить дренажну систему на присадибній ділянці привабливою з естетичного боку.

Глибинна дренажна система

Якщо необхідно відводити великі обсяги грунтової води, то доцільно облаштовувати грунтовну дренажну систему глибинного типу. Глибинна конструкція використовується на присадибних ділянках, розміщених в низинах, які характеризуються великою кількістю ґрунтової води. Сама процедура облаштування глибинного дренажу, досить трудомістка, і обумовлена з прокладкою перфорованих труб відповідного діаметра в глибоких траншеях залежно від залягання поверхневої ґрунтової води.

Підготовчий етап перед монтажем

Перед безпосереднім облаштуванням дренажу навколо будинку важливо виконати підготовчі роботи, пов'язані з фундаментом будівлі і полягають в наступних заходах:

підставу приватного будинку із зовнішнього боку обробляється спеціальною грунтовкою на основі бітумно-гасовий складу;
поверх грунтовки після її повного висихання наноситься бітумна мастика;
в ще не висохлий бітумний склад укладається штукатурно-малярська або армована сітка з осередками 2 на 2 мм;

Щоб приховати сітки, після того як мастика остаточно висохне, зазвичай для цього буде потрібно 24 години, накладається фінішний шар обмазувального матеріалу.

Особливості споруди конструкції

В якості основи системи відводу дощової або грунтової води використовується спеціальна дренажна труба. У більшості випадків використовується пластикове виріб з перетином 75-10 см з нанесеною по всій поверхні, перфорацією. Якщо можливості покупки готових виробів немає, то можна скористатися стандартними каналізаційними трубами відповідного перетину, в яких просвердлити по всій поверхні множинні отвори.

Займаючись самостійної перфорацією трубних виробів важливо враховувати, що отвори повинні виходити менше ніж використовуваний для спорудження дренажу гравій. З практики стало зрозуміло що, незважаючи на всю позірну складність робіт, кожен бажаючий в змозі самостійно облаштувати дренаж навколо будинку. При цьому в процесі проведення робіт потрібно дотримуватися певних вимог.

Перфоровані труби засипаються щебенем приблизно на 30 см глибину. Щоб попередити засмічення дренажної системи доцільно всі деталі обертати фільтруючими матеріалами або використовувати геотекстиль.
При проходженні системи відводу води під дорогою, по якій відбувається регулярний рух автотранспорту, конструкція посилюється за допомогою металевої труби, яка з'єднується з основною системою за допомогою хомутів.
Для забезпечення регулярного очищення і технічного обслуговування дренажної конструкції в конструктивно складних точках, таких як повороти, вигини або стики деталей, але не далі ніж через кожні 10-м монтується оглядовий колодязь.

Скидання водних ресурсів з системи відбувається в стічний резервуар, відстійник, дренажний колодязь або колектор або будь-яку іншу ємність, куплену або зроблену своїми руками.

Особливості укладання дрен

За рекомендаціями фахівців облаштування дренажу повинно починатися з етапу планування присадибної ділянки. Складання найпростішого плану дозволяє визначитися з оптимальною прокладкою труб і обчислити кількість витратного матеріалу. З цією метою визначається місце розташування системи відводу води закритого типу, для реалізації якої використовують кілька варіантів:

прокладка дренажу навколо будинку в безпосередній близькості до фундаменту, що дозволяє не допустити проникнення вологи в підвальні або цокольні приміщення;
система, розміщена по всьому присадибній ділянці, яка захищає цоколь приватного будинку, а також рослини і інші господарські споруди.

Для самостійного проведення монтажних робіт домовласник повинен дотримуватися певних етапів.

Виконується розмітка ділянки відповідно до складеного плану.
Викопується рів необхідної глибини. Його ширина повинна відповідати діаметру труб навколо, яких засипається щебінь.
Організовується необхідний кут ухилу системи в бік колектора. Для цього заміряються перепади по висоті і в відповідних точках встановлюються віхи. Виконується підсипка піску на дно рову таким чином, щоб вийшов необхідний ухил.
На дні траншеї вистилається геотекстиль, зверху на який укладається гравійна подушка. Не можна забувати про обраний ухилі. Готується поглиблення, в яке будуть укладатися труби.

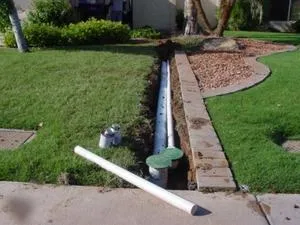

У підготовленій траншеї укладаються окремі частини перфорованих виробів, які стикуються між собою муфтами. При цьому весь час перевіряється ухил труб.
Виконується монтаж оглядових колодязів.
Якщо укладений трубопровід НЕ обгорнутий фільтрує, то доцільно з цією метою використовувати геотекстиль, який закріплюється будівельної мотузкою.
Система засипається гравієм, шар якого становить 20 см.
Заздалегідь покладеним на дні геотекстильні полотном обертається фільтраційний шар з великим нахлестом.

На завершальному етапі виконується засипка системи з використанням крупного річкового піску.

Облаштування оглядового і збірного колодязів

Як стало відомо з практики, правильно організовані оглядові колодязі допомагають гарантувати якісний дренаж навколо приватного житлового будівництва. Таке конструктивно простий виріб дозволяє з певною регулярністю чистити дренажну систему, яка часто забивається і не справляється з поставленими завданнями в повному обсязі. Можна придбати готові вироби на будівельному ринку або виготовити своїми руками з пластикової труби відповідного перерізу.

У нижчій точці дренажної конструкції монтується резервуар або колодязь для збору водних ресурсів. Такі вироби також є на прилавках магазинів або виготовляються власноруч. Великого поширення набули бетонні або зварні конструкції. Важливо щоб по глибині колодязь був таким, щоб на його дні осаджують різна грязь при цьому, не перешкоджаючи основному водному потоку.

Правильно і якісно облаштований дренаж навколо будинку дозволить захистити будову від безлічі проблем пов'язаних з надлишком вологи. Професіонали швидко і якісно проводять такі заходи, хоча економний домовласник в змозі виконати всі роботи своїми руками. Кінцевим результатом нелегкої роботи буде будинок, захищений від ґрунтової або дощової води.
