Допустіпие потоки в ip відеоспостереження і активне обладнання мережі

1. Визначення максимально допустимих потоків від кожної камери

Для визначення швидкості інформаційного потоку від кожної камери можна використовувати калькулятор, розміщений на сайті Axis Communications або скористатися таблицями № 1 і № 2.

Наведені в таблиці швидкості потоків, відповідають інтенсивності руху в кадрі вище середнього значення при ступені стиснення, який не створює видимі артефакти на зображенні.

Швидкість потоку Мбіт / с для кодека Н.264

Вибір пропускної здатності мережі

Пропускна здатність мережі визначається обраної середовищем передачі сигналу. Під середовищем передачі даних маються на увазі різні види кабелів: коаксіальний кабель, кабель на основі екранованої і неекранованої кручений пари і оптоволоконний кабель.

Найбільш популярним видом середовища передачі даних на невеликі відстані (до 100 м) визнана неекранована кручена пара (UTP), яка включена практично в усі сучасні стандарти і технології локальних мереж забезпечуючи пропускну здатність до 100 Мбіт / с.

Оптоволоконний кабель широко застосовується як для побудови локальних зв'язків, так і для освіти магістралей глобальних мереж.

Оптоволоконний кабель може забезпечити дуже високу пропускну здатність каналу (до декількох Тбит / с) і передачу на значні відстані до декількох десятків кілометрів без проміжного посилення сигналу.

Визначення максимально допустимих потоків від кожної камери

Вирішення цього завдання має дуже багато варіантів, але разом з цим існують основні принципи розподілу потоків і знаходження результуючих швидкостей на ділянках мережі, які ми розглянемо.

Поділ / об'єднання потоків здійснюють комутатори.

Одна з важливих характеристик комутатора - кількість портів і їх тип. Тип порту може бути орієнтований на підключення кабелю кручена пара з роз'ємом RG45 або комбо-портами під SFP модулі для роботи по оптоволоконному кабелю.

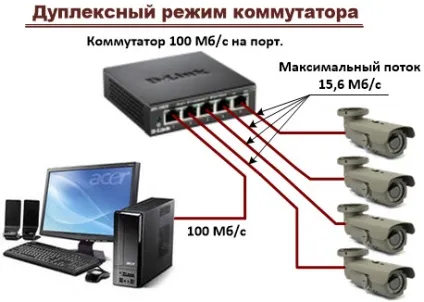

Максимальне завантаження порту комутатора визначена в його технічних характеристиках. Однак при завантаженні всіх портів комутатора, загальний інформаційний потік не повинен перевищувати значення максимальної пропускної здатності комутатора. Для виконання цих умов потрібно визначити максимально допустиму швидкість потоку на кожен порт.

Допустіпие потоки в ip відеоспостереження і активне обладнання мережі

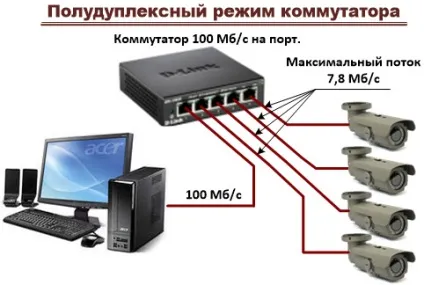

У напівдуплексних комутаторів допустима швидкість на порт скорочується майже в два рази.

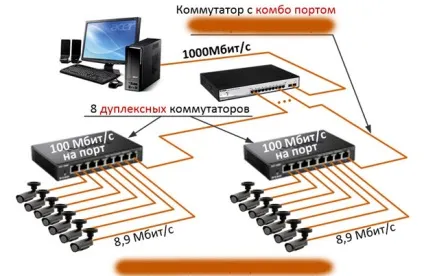

На малюнку всі комутатори без комбо-портів мають максимальну швидкість на порт 100 Мб / с, а комутатор з комбо-портом 1000 Мб / с.

2. Розробка конфігурації мережі

Конфігурація мережі підрозділяється на фізичну та інформаційну.

Інформаційна топологія описує характер поширення сигналів по мережі в рамках фізичної топології.

Основні проблеми, які виникають в процесі проектування:

• Довжина від камери до комутатора перевищує допустимі значення відстаней 80-100 метрів.

• Харчування по PoE обмежується великими відстанями або відеодзвінки не підтримуються використання PoE.

У зв'язку з цим камери групують за принципом мінімального відстані до місць розміщення активного устаткування.

При неможливості вирішення завдання таким шляхом використовують спеціальні пристрої, що дозволяють збільшити відстані від камери до активного обладнання (медиаконвертери).

Залежно від величини відстані, на які потрібно збільшити проходження сигналу можна використовувати вставки на оптоволоконному кабелі або на радіочастотний екранованому кабелі.

Варіанти використання оптоволоконних вставок

Варіанти використання вставок на коаксіальному кабелі

Передача по коаксіалі сигналу від CCTV і IP камер до 600м

Для збільшення протяжності інтервалу від IP камери до комутатора використовують PoE інжектори.

3. Мережеве обладнання

Умовно виділяють два види мережевого обладнання:

Активне мережеве обладнання - обладнання, яке здатне обробляти або перетворювати передану по мережі інформацію. До такого обладнання відносяться мережеві карти, комутатори, маршрутизатори.

Пасивне мережеве обладнання - обладнання, що служить для передачі сигналу на фізичному рівні. Це мережеві кабелі, коннектори повторювачі і підсилювачі сигналу.

Основними елементами активного обладнання, що використовується для побудови мережі, є комутатори і маршрутизатори.

Чи не маловажним параметром є і режими роботи портів, які можуть бути дуплексними або напівдуплексними. Від цього параметра сильно залежить максимальна пропускна здатність комутатора.

Комутатор з 16 портами 10/100 / 1000Base-T + 4 комбо-портами під SFP модулі

Маршрутизатор (шлюз, точка доступу, роутер).

Маршрутизатор призначений для сполучення комп'ютерних мереж, що використовують різні протоколи.

Широкосмуговий маршрутизатор з 4 портами LAN + 1 оптичним портом WAN

Маршрутизатор може з одного боку взяти пакет в одному протоколі і конвертувати його в пакет іншого протоколу (наприклад TCP / IP) після чого відправити його в інший сегмент мережі.

Маршрутизатор визначає протокол і тип кінцевого обладнання (ADSL. Ethernet, GSM або оптоволокно) тому його використовують для виходу в Internet.

Якщо інтернет приходить по ADSL, то маршрутизатор повинен або мати порт ADSL, або перед Ethernet-роутером потрібно ставити ADSL-модем.

Як пасивного мережевого обладнання зупинимося тільки на повторителях й медиаконвертери.

Повторювач призначений для збільшення відстані з'єднання з мережею шляхом посилення сигналу. Якщо використовувати в локальній мережі кабель кручена пара довжиною понад 100 метрів, повторювачі повинні встановлюватися в розрив кабелю через кожні 100 метрів. Харчування повторителей зазвичай здійснюється по тому ж кабелю.

Медиаконвертери використовуються для побудови мережі по оптоволокну або коаксіальному кабелю. Найбільшого поширення набули медиаконвертери для передачі сигналів з оптики.

Медиаконвертери поділяються: За швидкістю передачі даних Ethernet:

• зі швидкістю 10/100 Мбіт / с;

• зі швидкістю 10/100/1000 Мбіт / с;

• Щодо використання одномодового або багатомодового оптоволокна;

• По одномодовому оптоволокну оптичні медиаконвертери працюють зі швидкостями 10/100/1000 Мбіт / с передають на відстані до 100 км і більше;

• По многомодовому оптоволокну медиаконвертери передають на відстані: для 10/100 Мбіт / с до 2 км, на 1000 Мбіт / с до 500 м
