Допрацьовуємо дискотечний лазер, про що не варто мовчати

60 гц (5вольт / 1А).
* Розміри: 130 * 92 * 52 мм
* Вага: 0.9 kg

В цілому дуже не погано! З двухмонохроматов (червоно-зелених) це оптимальна установка по співвідношенню ціна (2т.р.) - якість.
недоліки:
1) Погано з малюнками у вигляді зірочок, спіралей і сердечок. Рухомі точки виглядають на 5 балів (див. Динамічну фотку), решта - чушня. Дитячий садок на смітнику.
2) Погано зі швидкістю обертання, а саме: низькі швидкості редуктора не доступні, а даремно.
3) Погано, що немає блакитного лазера.
4) Шумить, як сволота, вентилятор.
5) Все крутиться в одну сторону і рано чи пізно починає втомлювати ...

Ось чому я розкрив девайс і почав доопрацювання.

Увага, повторяшка! Пряме випромінювання лазера (без заливного і формує стекол) небезпечно для зору! Не дивіться на лазер з боку променя, заняття не будете робити в темному приміщенні, не направляйте в небо, на воду і на дзеркальні поверхні.

Спочатку позбавляємося від поганих картинок, для чого акуратно знімаємо обертається чотирьохканальна формує

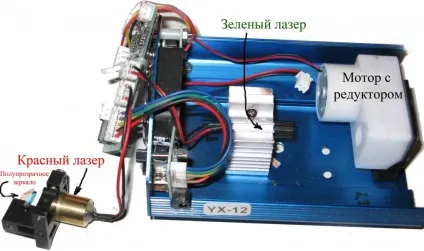

Скло. І приклеюємо його так, як показано на фото. Потім юстіруем лазери так, що б вони з краю поля зору потрапили приблизно в центр. Невелике неузгодженість позиції створює приємний візуальний ефект. Юстирування слід починати з прямого (зеленого) лазера, потім ставимо червоний. Я навмисно змістив червоний лазер і дзеркало міліметрів на 7-10 ближче до зеленого, для можливого встановлення третього лазера.

Увага: не заганяйте промені в лівий, относттельно центру, край (див. Фото), тільки центр і трохи вправо, інакше доведеться пересвердлювати вихідне вікно і переносити нерухоме «заливальне» скло!

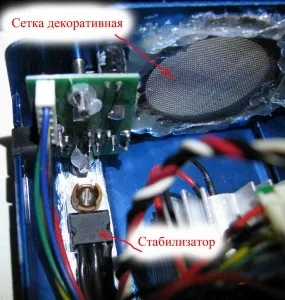

Переходимо до докучливого вентилятору ... Повна маячня, але вентилятор в цій моделі не потрібен. Зелений лазер стоїть на радіаторі, але абсолютно не гріється. Єдиний елемент, якому необхідно охолодження це мікросхема-cтбілізатор LM317T. Бред, він припаяний до плати взагалі без радіатора. У наявності помилка розробника. Знімаємо його з плати і ставимо на корпус під гвинт М3, попередньо нарізавши різьблення в корпусі, зачистивши від фарби і завдавши термопасту. Приємна несподіванка. Оскільки зелений лазер заземлений, ізолювати стабілізатор від корпусу немає необхідності. Корпус установки є хорошим радіатором. Тепер вентилятор можна зняти. Замість нього ставимо декоративну сіточку.

Зсередини не дуже акуратно вийшло, але зовні сімпомпотненько і тяпляпства не видно.

Для більш плавного регулювання швидкості руху є 2 шляхи: 1-замкнути центральний і невикористаний висновок резистора на один з крайніх (малоефективно); 2-зібрати джерело струму для двигуна на напругу 0,5-5Вольт і керуючим резистором 1,5кОм (для неледачих).

А ось і перший облом!

Купив 10 мвт указку синього кольору, що б додати до червоного і зеленого і .... о жах -. Блакитного кольору НЕ ВИДНО !!

Проходячи через холодець і формує скла, енергія променя втрачається настільки, що побачити синій промінь разом м червоним і зеленим стає неможливо навіть в темряві.

Анекдот в тему: Школа, учитель малює кольоровою крейдою на дошці ... Крик із задньої парти: «-А блакитним нічого не видно!» Учитель не обертаючись: «-Нехай блакитні пересядуть!»

.... закінчення в розробці ....

Вибачте, закінчення не буде. Я кинув ідею ... поставив синій лазер більш потужний 50мВт - повна маячня! Його все одно погано видно ...

Тому буду використовувати так, як є. Класно виглядає, особливо на дачі, заливаючи весь ділянку рухомими картинками.
