Діссектор енциклопедія Вікіпедія

Значення слова "Діссектор"

Діссектор (від лат. Disseco - розсікають), передавальна телевізійна трубка без накопичення електричного заряду. Д. застосовують головним чином у допоміжних автоматичних системах телебачення (наприклад, для визначення положення джерела світла і ін.). При висвітленні фотокатод Д. (рис.) Випускає з поверхні електрони, щільність яких відповідає розподілу освітленості на поверхні. Створене таким чином на фотокатоде електронне зображення переноситься електричним полем в однорідному магнітному полі, фокусуючому це зображення, до електронного умножителю (ЕУ). Розкладання електронного зображення на окремі електричні сигнали здійснюється магнітним полем котушок, що відхиляють, що змінюється в двох взаємно перпендикулярних напрямках відносно осі вхідного отвору ЕУ. Потім з колектора ЕУ ці сигнали надходять в підсилювач автоматичної системи. Д. має низьку чутливість.

Діссектор енциклопедія Вікіпедія

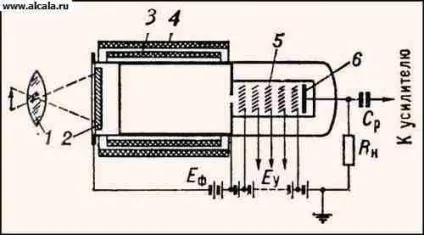

Діссектор: 1 - об'єктив; 2 - фотокатод; 3 - система, що відхиляє котушка; 4 - фокусуються котушка; 5 - електронний помножувач; 6 - колектор електронного помножувача; Еф - джерело постійної напруги, що подається на фокусуючу котушку; ЄУ - джерело постійної напруги, що подається на електроди електронного помножувача; RH - резистор в якості опору навантаження, на кінцях якого утворюється напруга сигналів; CP - конденсатор, що розділяє електричні ланцюги по постійному струму.

Велика Радянська Енциклопедія М. "Радянська енциклопедія", 1969-1978
