Основи дугового зварювання
На Рис. 1 показана типова мікроструктура наплавленого металу марки E308: темні ділянки - ферит, а світлі - аустеніт.
Мал. 1 - Типова мікроструктура наплавленого металу марки E308: темні ділянки - ферит, а світлі - аустеніт (збільшення 200x)
Ферит і аустеніт володіють абсолютно різними фізичними властивостями. На Рис. 2 представлено порівняння типових фізичних властивостей фериту і аустеніту.

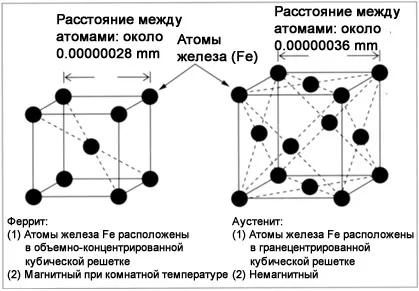

Мал. 2 -Порівняння кубічної решітки і магнітних властивостей фериту і аустеніту
Ця різниця магнітних властивостей дуже важлива в питанні утримання феритної фази аустенітного зварювального металу, так як магнітні методи (крім хімічних і металографічних) часто використовуються для вимірювання вмісту феритної фази. Феррітометр (Рис. 3) - прилад, часто застосовуваний для локального вимірювання вмісту феритної фази в металі зварних швів магнітним методом.

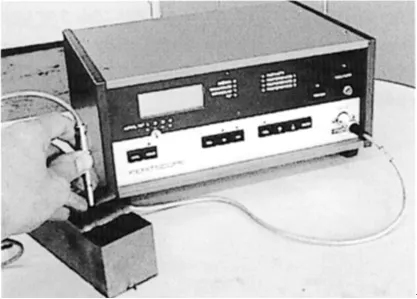

Мал. 3 -Феррітометр - найбільш широко застосовуваний прилад для вимірювання локального змісту феритної фази в зварювальному металі, так як його контактний датчик досить малий, щоб його можна було використовувати на невеликій ділянці зварювального металу.
