Димохід в деталях

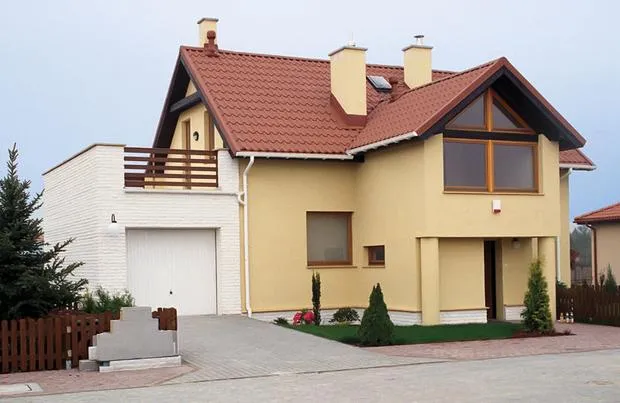

Димова труба є на даху практично кожного приватного будинку. Якщо димохід був правильно спроектований і зведений, ми практично не помічаємо його присутності. Якщо ж в процесі будівництва були допущені помилки, це може стати причиною проблем.

І на димарі є свої принципи

У приватних будинках кожна топка і кожне вентильованому приміщенні повинні мати окремий димовий або вентиляційний канал. Для забезпечення ефективної тяги, яка виникає за рахунок різниці температур навколишнього повітря і газів, що відводяться, димові труби повинні виводитися над дахом на відповідну висоту (це не відноситься до газовідвідним каналам від опалювального обладнання з закритою камерою згоряння).

Димові труби повинні споруджуватися відповідно до визначених принципів, викладених в нормативних документах (діє СНИП 2.04.05-91. Опалення, вентиляція і кондиціювання). Згідно з нормативами димові труби слід проектувати вертикальними, без уступів, з глиняної цегли. Допускається приймати відхилення димових труб під кутом до 30 ° до вертикалі, з відступом по горизонталі не більше 1 м. Похилі ділянки повинні бути гладкими, постійного перетину, площею не менше площі перетину вертикальних ділянок. Висоту димових труб, рахуючи від колосникових грат до гирла, слід приймати не менше 5 м. Висоту димових труб, що розміщуються на відстані, що дорівнює або більшому висоти суцільний конструкції, яка виступає над покрівлею, слід приймати:

не менше 0,5 м - над плоскою покрівлею;
не менше 0,5 м - над коником покрівлі або парапету при розташуванні димової труби на відстані до 1,5 м від гребеня або парапету;
не нижче гребня покрівлі або парапету - при розташуванні димової труби на відстані 1,5-3 м від коника або парапету;
не нижче лінії, проведеної від гребня вниз під кутом 10 ° до горизонту, - при розташуванні димової труби від коника на відстані більше 3 м.

Димові труби слід виводити вище покрівлі більш високих будівель, прибудованих до будинку з пічним опаленням. Висоту витяжних вентиляційних каналів, розташованих поруч з димовими трубами, слід приймати рівній висоті цих труб.

У будинку можуть бути встановлені кілька димових труб, які за фактом виконують кілька функцій. У кожній з них може бути прокладений димової, газоотводящий і вентиляційний канал.

З досвіду наших сусідів

Оскільки вітчизняні будівельні норми давно не оновлювалися, може бути корисною інформація про сучасний польський досвід. Відповідно до рекомендацій польських фахівців, на даху з кутом нахилу до 12 ° гирлі димової труби повинно знаходитися, щонайменше, на 60 см вище коника або парапету даху.

Для даху з кутом нахилу більше 12 ° з покриттям з легкозаймистих матеріалів (солом'яна стріха, дерев'яний гонт) гирлі труби повинно знаходитися мінімум на 60 см вище коника. Якщо ж покриття є важкозаймистим, помірнозаймисті або взагалі негорючих (бітумна черепиця, металева покрівля, керамічна черепиця), гирло труби може перебувати на 30 см вище поверхні покрівлі за умови, що горизонтальна відстань від стовбура труби до поверхні даху становить, по крайней мере, 1 м.

Згідно з нормами, допустиме відхилення димового каналу від вертикалі становить 30 ° на відрізку довжиною не більше ніж 2 м. Місця вигинів повинні бути захищені зсередини сталевими запобіжниками від пошкоджень під час чищення димоходу. В окремих випадках, за згодою місцевих органів, що видають дозволи на будівництво, можливе відхилення каналів від вертикалі навіть на 45 °, але за умови розміщення в місцях вигинів каналів ревізійних отворів, що закриваються герметичними дверцятами і з краями, запобігання сталевими профілями.

Ефективна висота вентиляційних каналів, тобто відстань від витяжної вентиляційної решітки в приміщенні до гирла димової труби, повинна становити, щонайменше, 2 м.

Ефективна висота газоотводящих каналів, тобто відстань від кабана (горизонтальної труби, що з'єднує топку котла з каналом) до гирла димової труби, повинна становити не менше 4 м для газових котлів та 5 м - для рідкопаливних котлів.

У разі розміщення димаря поруч з перешкодою, яке може впливати на тягу (наприклад, елементи іншої будівлі або коник даху перпендикулярної частини будинку), гирло труби повинно знаходитися:

не нижче лінії, проведеної вниз під кутом 12 ° до горизонту, при вимірюванні від найвищої частини перешкоди - якщо димохід знаходиться на відстані від 3 до 10 м від нього;
щонайменше, на рівні верхнього краю перешкоди - якщо труба розташована на відстані 1,5-3 м від нього;
мінімум на 30 см вище краю перешкоди - якщо труба розташована на відстані менше, ніж 1,5 м від нього.

Що стосується мінімальних розмірів цегляних каналів, то згідно з новими польським нормативам, вони становлять:

14 x 14 см для каналів, споруджених із цегли, або, щонайменше, 14 x 20 см, якщо не можна забезпечити ефективну висоту димаря;
∅ 15 см (або, відповідно, ∅ 18 см) для каналів, споруджених з пустотілих модулів;
∅ 12 см для каналів, в яких застосовуються сталеві вкладиші.
випадку камінів мінімальні розміри каналів, крім того, залежать від розміру топки і при дотриманні ефективної висоти каналу складають:
14 x 14 см або ∅ 15 см, якщо отвір топки менше, ніж 0,25 м 2;
14 x 20 см або ∅ 18 см, якщо отвір топки більше, ніж 0,25 м 2.

На практиці часто проектується димова труба 20 x 20 см, а потім підбирається вкладиш відповідного діаметру.

Вентиляційні канали - мінімальна площа перерізу становить 0,016 м 2. а найменший розмір перетину - 10 см. Це означає, що канали природної гравітаційної вентиляції в димовій трубі повинні мати розміри не менше 14 x 14 см, якщо вона споруджена з цегли, і діаметр трохи менше 15 см, якщо вона зведена з пустотілих блоків.

Вимоги до перетину каналів

Перетин димових і газоотводящих каналів залежить від виду і потужності опалювального обладнання, від форми каналу (прямокутний або круглий), а також від висоти димаря. Тому перед початком будівництва димаря необхідно знати, який котел буде використовуватися і які вимоги висуває виробник котла для забезпечення правильної тяги.

Згідно СНіП 2.04.05-91 перетин димових труб (димових каналів) в залежності від теплової потужності печі слід приймати не менше:

14 х 10 см - при тепловій потужності до 3,5 кВт;
14 х 20 см - при тепловій потужності від 3,5 до 5,2 кВт;
14 х 27 см - при тепловій потужності від 5,2 до 7,2 кВт.

Площа перетину круглих димових каналів повинна бути не менше площі зазначених прямокутних каналів.

Матеріали для димової труби

Керамічна цегла. 30-40 років тому це був найпопулярніший матеріал для споруди димових труб в малоповерхових будинках. Для кладки стовбурів цегляних димових труб слід використовувати спеціальний керамічний обпалена цегла марок 125-150 або звичайний глиняна цегла пластичного пресування марки не нижче 125 (чим вище марка, тим краще) з влагопоглощенієм не більше 15%. Крім того, цегла повинен володіти морозостійкістю не менше 25 циклів, а також містити якомога менше мергелю і розчинних у воді сульфатів. Він не повинен бути потрісканим і не може мати надщерблених країв і кутів, особливо з внутрішньої сторони каналу.

Особовий і клінкерну цеглу. Підноситься над дахом частина димової труби можна спорудити з цього виду цегли. Лицьову цеглу варто покрити гідрофобною просоченням. Висота клінкерної облицювання з урахуванням її великої маси не повинна перевищувати 3 м.

Силікатна цегла. Підноситься над дахом частина димової труби іноді виконують із силікатної цегли, захищаючи його від атмосферних впливів за допомогою гідрофобізаторів. Він повинен мати марку 150 і відповідати тим же умовам, що і керамічна цегла.

Пустотілі модульні блоки з легкого бетону. Вони є частиною сучасних димохідних систем і або виконують роль зовнішньої оболонки для димових і газоотводящих каналів (в блоках є чотири отвори, в які можуть вставлятися арматурні стержні для додання додаткової міцності), або служать елементами для влаштування вентиляційних каналів. Правильна геометрична форма і точні зовнішні розміри роблять можливим з'єднання модулів в групи. Пустотілі модульні блоки виробляються як з одним, так і з декількома отворами, що дозволяє скоротити площу, займану димарем.
