Димохід своїми руками з цегли для котла, печей, кладка труби, як скласти

Для приватних будинків сьогодні роблять грубки і каміни, які можуть працювати з димоходами з різних матеріалів, таких як цегла, сталь або азбестоцементна труба. У кожного типу димоходу є свої плюси і мінуси, але саме для цегельного необхідно робити кладку одночасно з каміном або піччю.

Якісна кладка для димоходу важлива також, як споруда печі. Від якості проведених робіт залежить безпека мешканців будинку, адже при неякісній роботі може виникнути загоряння, а також можна отруїться чадним газом.

Маючи досвід роботи з цеглою можна зробити димохід без допомоги фахівців, абсолютно самостійно, якщо ж досвіду немає, то краще звернутися за допомогою до професіоналів.

Які бувають димоходи?

Залежно від того яка в будинку піч димохід робиться корінним або насадним.

Корінні димоходи робляться окремо від самої печі, після чого з'єднуються з піччю за допомогою патрубка. Корінний димохід дуже добре підходить для цегельного або чавунного опалення, при цьому до одного такого димоходу можна приєднати кілька печей одночасно. При цьому типі підключення димохід необхідно робити певного розміру, згідно з міжнародними стандартами.
Якщо робити такий димар для газового чавунної печі або газового котла, краще всередину вставити металеву трубу. Щоб встановити корінний димар необхідно зробити окремий фундамент, при цьому його глибина повинна бути не менше 30 сантиметрів, і периметр потрібно робити більше самої конструкції на 15 сантиметрів.
Насадна труба являє собою повноцінне продовження конструкції печі. Таку трубу роблять якщо необхідно позбутися відходів горіння тільки однієї печі.

Димоходтвердотоплівного котла більш складний, всередині його різну кількість каналів. Також димохід буває котельним або пічним, камінний, для мангала, для лазні.

З чого складається димар?

Монтаж і того і іншого виду димоходу робиться за одним принципом, тільки для корінних димоходів на кілька печей може знадобиться облаштування декількох стояків і разделок,

кількість яких безпосередньо залежить від кількості поверхів у будинку. Основні частини димоходу можна побачити в схемі-кресленні.

Димова засувка;
ізоляція;
Балка з перекриттям;
распушки;
Стояк труби;
крокви;
покрівля;
видра;
решетування;
Цементний розчин;
Шийка труби;
Оголовок труби;
Ковпак металевий.

Шийка димоходу - складова, яка робиться від печі до оброблення. У ній роблять димову засувку за допомогою якої, в подальшому, регулюють тягу. Сама по собі тяга потрібна для регулювання сили горіння або тління.

Распушку потрібно робити на проході труби з огляду на кожне перекриття, вона робиться щоб захистити перекриття від впливу високих температур. Стінки у неї дуже товсті, бажано щоб товщина була близько 35 - 40 сантиметрів, це дозволяє зробити ізоляцію по периметру до 25 сантиметрів.

Стояком труби називають цегляний стовп у якого в середині знаходиться димовідвідну канал, його роблять до оброблення, а також в горищному перекритті.

Шийка самої труби повинна підніматися відразу над видрою. При цьому видра з майданчиком, шийка і спеціальна виступає шапка разом створюють оголовок труби.

На шапці зверху необхідно прикріпити ковпак або парасольку, який буде перешкоджати попаданню бруду і опадів, крім того таке пристосування допомагає створити гарну тягу в каналі.

Вимоги до цегельних димоходів

Для будь-яких будівельних робіт існують певні вимоги до пристрою, це стосується і облаштування опалювальних, вентиляційних систем, а також кондиціонування в будинках.

Не можна в один димохід підключати більше двох печей. і при цьому печі повинні знаходиться на одному поверсі будинку.
Щоб зробити димохід забороняється використовувати вентиляційні канали.
Якщо у печі потужність не більше 3,5 кВт, то димар роблять розміром 14/14 см; якщо більше 5,2 кВт, то 14/27 см; а якщо потужність печі між двома цими значеннями, то димар повинен бути 14/20 см. Їли димохід робиться круглим то його площа не повинна бути менше перерахованих значень.
Повністю довжина димоходу повинна складати не менше п'яти метрів.
Якщо зовнішні стіни робляться з негорючого матеріалу, то димоходи можна робити в середині цих стін, при цьому із зовнішнього боку стіну необхідно буде утеплити щоб не збирався конденсат в димоході.
Якщо піч робиться на дровах або на брикетах, вугіллі, то необхідно зробити засувки в димоході, при цьому у них повинно бути отвір 1,5 / 1,5 см.
Якщо трубу димоходу необхідно вивести на рівну дах, то вона повинна бути мінімум на пів метра вище самого даху. А якщо дах будинку скатна, то трубу необхідно зробити через скат, і вона повинна бути на відстані півтора метра від коника або парапету. Якщо у будинку є різні споруди з різною висотою, то край труби повинен бути вище найвищої точки.
Якщо вентиляція знаходиться біля димоходу, то вона повинна бути такою ж висоти.

Яка цегла краще підходить для димоходу?

Цегла необхідно придбати глиняний, і стінки димоходу потрібно робити товщиною не менше 12 сантиметрів. Краще скласти вертикальну трубу, є винятки, коли вона робиться з нахилами, але вони не повинні бути більше 30 градусів, і не можуть перевищувати одного метра. Силікатна цегла не підходить для кладки димоходу, тому що не витримує сильного перепаду температур.

Цегла необхідно вибирати червоного кольору, з рівними стінками і краями, при постукуванні повинен бути металевий звук. Яка цегла підходить для фундаменту? Для фундаменту підходить перепалений цегла, він має темно-коричневий колір. А для не найважливіших ділянок можна класти недопалену цегла рожевого кольору.

Обов'язково потрібно щоб цегла був вогнетривким. Для витонченої облицювання можна обкласти димохід, наприклад, мангала, облицювальною цеглою. На етапі планування розраховується скільки цегли необхідно придбати ..

Які необхідні матеріали та інструменти для роботи?

рулетка;
рівень;
Гумовий молоток;
Спеціальний молоток для кірпіча4
болгарка;
Кельма;
Кілька відер для розчину і для води;
Електродриль з міксерної насадкою;
Ємність, в якій можна розвести розчин;
сито;
Кірпч;
пісок;
Глина.

Підготовка розчину для кладки цегляного димоходу

Практично всі знають, що якщо необхідно робити розчин для кладки, то варто робити цементний розчин, але це не стосується правильного димоходу. Майстри рекомендують використовувати глиняній розчин з піском, з пропорцією 2/1. Бетонний розчин не використовують для будівництва цегельного димоходу.

Рекомендується користуватися глиною яку добувають з глибини 500 метрів, вона повинна бути чистою без сміття та зайвих добавок.
Для кладки ідеально підходить річковий пісок, який попередньо потрібно просіяти.
Для просіювання піску і глини варто використовувати сито у якого дірки не більш як 5-ти міліметрів.
За пару днів до кладки димоходу глину варто замочити у воді при цьому варто її добре перемішати.
Пропорцію необхідно робити 2: 1, де 2 це пісок, а 1 це глина.
Після пісок і гину необхідно залити водою у співвідношенні 1: 4.
Краще робити розчин з вечора, щоб він міг добре настоятися.
Після раскісанія глини розчин потрібно добре перемішати, щоб позбавиться від грудок, консистенція розчину повинна нагадувати сметану.
Перемішати розчин буде простіше якщо скористатися дрилем з міксерної насадкою.

Начинам робити кладку димоходу з нижньої частини

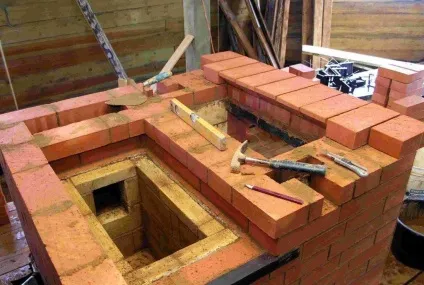

Дня початку необхідно побудувати насадную трубу, для цього потрібно викласти прямокутником 4-6 цегли прямо на печі або над каміном, при цьому в середині залишається порожнеча яку називають димовим каналом або колодязем.
Димохід необхідно робити рівним від грубки і до стелі, щоб це контролювати необхідно використовувати схил. Щоб визначиться з розміром внутрішньої порожнечі необхідно керуватися необхідної тепловіддачею.
Розмір колодка димоходу ніяк не впливає на саму кладку, він робиться в основному розміром 14/27 сантиметрів.
Розмір димоходу зовні приблизно повинен становити 59/45 сантиметрів.
Для фортеці димоходу варто робити шви рівними і тонкими, що не більше 1,5 сантиметра.

Як зробити кладку распушки?

Для формування распушки бажано використовувати металеві прути, які монтуються в цегляну кладку, але при цьому вони не повинні перекривати димової колодязь.
Кладка збільшується на одну цеглину. Наприклад, якщо починалося будівництво димоходу в чотири цегли, то тут потрібно укласти в п'ять цегл. При цьому на початку краще користуватися половинками і четвертинками.
Кожен ряд необхідно укладати таким чином, щоб цегла трохи звисав з краю, це стосується і наступних рядів.
Порядовка: вже на третьому ряду укладання потрібно збільшиться до розміру 65/51 см.
Щоб не робити димовий канал більше, потрібно буде в середину встановити цегляні пластини 6-ти сантиметрової товщини.
Потім робиться ще один збільшує ряд розміром 71/57 см. І так ще два ряди.
П'ятий ряд буде кінцем распушки, після чого потрібно поруч покласти два цілих цегли.
Шостий ряд робиться за принципом п'ятого, тільки тут уже потрібно чітко дотримуватися перев'язці.

Стояк необхідно викладати прямі, і він розташовується на горищі, тільки перед цим в покрівлі потрібно зробити спеціальний отвір для виведення труби назовні. При цьому стояк необхідно зробити на два ряди вище даху. Не забувайте при цьому стежити за перев'язкою цегляної кладки.

Як зробити кладку видри?

Щоб зробити видру знадобиться вимурувала дев'ять рядів цегли.
Кожен ряд кладки робиться на ¼ більше ніж попередній.
При цьому розмір димового кільця залишається незмінним.
Висунувши трохи цеглини можна розширити видру в третьому ряду.
На початку потрібно збільшити ширину, а після вже довжину.
За допомогою п'ятого ряду значно збільшується димохід, при цьому закривається зазор між трубою і покрівлею.
Всі виступи з боків будуть повністю сформованими до сьомого ряду.
Останній виступ робиться на 8 ряду, а дев'ятий муруется за тим же типом і буде завершальним.

Кладка шийки цегляного димоходу

Шийка димоходу починає формуватися на десятому ряду, при цьому довжина її залежить від ваших уподобань і від висоти димаря часто роблять від п'яти до восьми рядів.

Як зробити оголовок. Коли вже зроблена кладка шийки димоходу, можна приступити до будівництва оголовка, ця частина робиться абсолютно так само, як і распушки. Тільки не забудьте помістити її на верх димаря ковпак, дефлектор або флюгарка.

Додаткові роботи

Хоча товщина стін у распушки і велика, варто навколо неї зробити теплоізоляцію, при цьому пройти через перекриття. Для цього потрібно використовувати азбест, просочений глиною, повсть або зробити металевий короб і засипати його піском або керамзитом. Распушку необхідно ізолювати по всій товщині перекриття будівлі.
Коли зроблена кладка шапки, то рекомендується приступити до гідроізоляції проходу труби крізь покрівлю. Саме від гідроізоляції залежить довговічність конструкції. За допомогою фартуха прикривається простір, яке утворилося між дахом і димоходом. Після чого наверх накладається фартух з профілю або з гідроізоляційної стрічки. За допомогою герметика така стрічка прикріплюється на покрівлю, а на димарі фіксується планкою.
