Димохід для газового котла в приватному будинку монтаж, схема, діаметр
Якщо є бажання поставити в приватному будинку або квартирі газовий або твердопаливний опалювальний котел, вам необхідно буде витратитися на цегельний або металевий димохід і супутні деталі. Без цього в принципі неможлива експлуатація котла. Якщо хочете заощадити, можна самостійно зробити або тільки змонтувати димохід для газового котла (втім, як і для твердопаливного або універсального).
Вимоги до монтажу димоходів
Для цього вам знадобиться:
- Зусилля і час;
- Необхідні матеріали;
- Навички (не настільки великі, як здається на перший погляд).

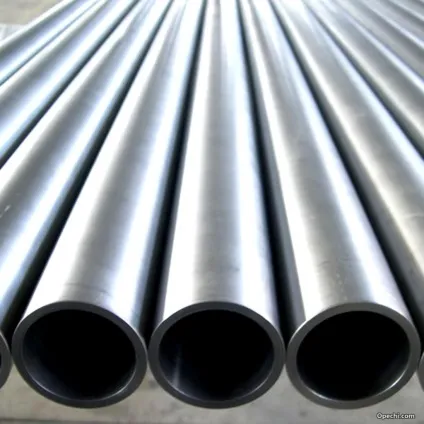

Відразу відзначимо: найкращим матеріалом для виготовлення димоходу своїми руками є труба з нержавіючої сталі. Це міцний вогнестійкий матеріал, якість якого підтверджена часом. Звичайно, щоб виготовити димохід своїми руками, вам необхідно придбати певні навички. При недотриманні технології можливе проникнення продуктів згоряння в приміщення, щоб вкрай небезпечно для здоров'я. Тому, якщо ви не цілком упевнені в своїх силах, краще придбати готовий димар для газового котла у надійного виробника і здійснити його самостійний монтаж. Це набагато простіше, ніж спорудити цегляний димохід. Та й зведення додаткового споруди з цегли не завжди можливо.
Грамотно зроблений і встановлений димохід забезпечить відсутність скупчення конденсату і прослужить вам дуже довго.
Щоб газовий (або твердопаливний) котел служив довго і не створював небезпеки при експлуатації, потрібно не тільки правильність установки, але і її якість. Слабка тяга або нещільне прилягання труб можуть призвести до потрапляння чадного газу в будинок. Тому до пристрою димоходів завжди висуваються жорсткі вимоги. В якості основних можна виділити наступні:
- Найкраще розташування димоходу - вертикальне. Якщо розташування котла змушує використовувати горизонтальні ділянки, вони повинні бути не довше 3 (в крайньому випадку 5) метрів.
- Нахил в бік котла не повинен бути менше 0,01 градуса, а нахил окремих прольотів - не більше 30 градусів.
- Кращий димохід - з нержавіючої сталі. Також можна використовувати сендвіч-труби. Ці конструкції не що інше, як вставлені один в одного труби, простір між якими наповнене базальтової ватою або іншим негорючим утеплювачем. Таке рішення найбільш вдало.
- Згідно СНиП вся конструкція димоходу не повинна складатися більш ніж з трьох прольотів. Кожен поворот повинен оснащуватися люком для забезпечення очищення системи димовідведення від сажі.
- Обов'язкова установка спеціальної ємності для конденсату. Вона ставиться в димохід нижче патрубка котла і забезпечує відведення конденсованої води з димаря.
- Під час складання димоходу неприпустимо поява тріщин або деформацій.

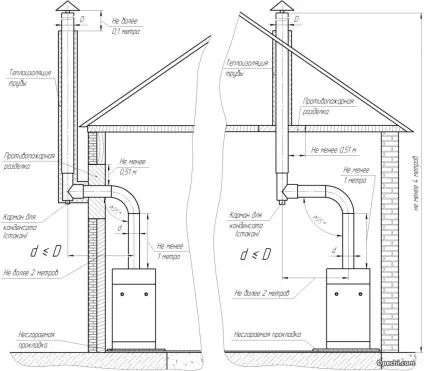

Спочатку - креслення!
Перед початком монтажу котла і димоходу, слід скласти повну схему розташування деталей, їх діаметр і довжину. У схему потрібно включити як сам газовий котел. так і вся система опалення і газовідведення.
Примітка: Складаючи схему, врахуйте: димар не призначений для обслуговування двох або більше котлів. Дотримуйтесь принцип «один котел - одна труба».
При складанні схеми необхідно врахувати як габарити котла, так і діаметр димохідних труб. Для безпеки слід провести розрахунок димоходу, щоб гарантувати достатню тягу і ефективне відведення газів.
Типи опалювальних котлів
Отже, ви вже визначилися з видом палива і вибрали котел. Тепер потрібно підібрати відповідний для ваших умов тип: підлоговий або настінний котел. Від типу котла залежить, які димохідні труби і кріпильні деталі слід використовувати в приватному будинку.
Якщо передбачається використовувати котел. почати треба з влаштування основи. Ідеальним буде рівне бетонну основу. Якщо ж його в приватному будинку зробити не можна, можна використовувати лист заліза. Він фіксується на підлозі під котлом так, щоб виступати за краї котла не менше як на 30 сантиметрів.
При установці підлогового котла на будь-якому паливі квартирі його димохід обов'язково повинен бути коаксіального типу.
Відмінність настінних котлів в компактності і відсутності потреби в бетонному, цегляному або металевому підставі. При цьому вимоги до димоходу ті ж - в квартирі необхідний тільки коаксіальний димохід.
Самостійний монтаж димоходу
Вибираючи схему димовідведення, врахуйте, що димохідні труби можуть проходити крізь стіну або дах будинку. Тому спочатку вирішите який варіант вам більше підходить.
Незалежно від напрямку проходження труб, установка димоходу своїми руками ділиться на три етапи:
- Складання деталей і підготовка димохідних труб.
- Установка димоходу і фіксація деталей.
- Ізоляція з'єднань і стиків конструкції.

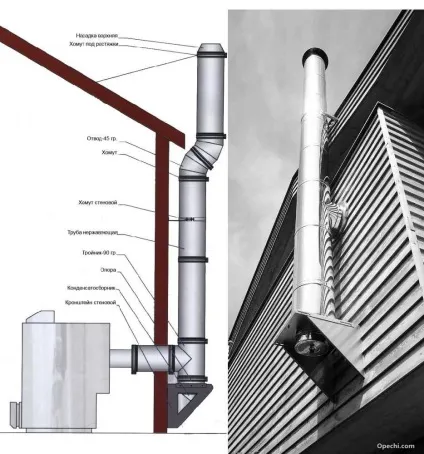

Пристрій димоходу крізь стіну
Даний спосіб влаштування димаря більш простий. Роботу слід починати з того, що виконати в стіні отвір потрібного діаметру (на 2-3 см більше труби, щоб влізла теплоізоляція для утеплення). Це дуже відповідальний етап.
Примітка: Перш ніж почати довбати стіну, потрібно уважно звіритися з кресленнями. Зіпсувати стіну легко, а відновити цегла або бетон не так просто.
Через отвір в стіні вставляється одна деталь димоходу і відразу ж ізолюється. Після цього можна наростити тубу, що виходить на вулицю. Це робиться шляхом послідовного з'єднання інших димохідних труб і фіксації їх до стіни кронштейнами. Після спорудження конструкції достатньої висоти, на її кінець встановлюється наконечник, що захищає димар від опадів. Дуже добре, якщо труби, що знаходяться на вулиці, додатково обробляються антикорозійним покриттям по всій висоті.
На останньому етапі димохід безпосередньо підключається до котла. Це зробити нескладно, якщо отвір в стіні зроблено правильно. Приєднайте залишилася в приміщенні трубу до патрубку котла і ретельно ізолюйте її.

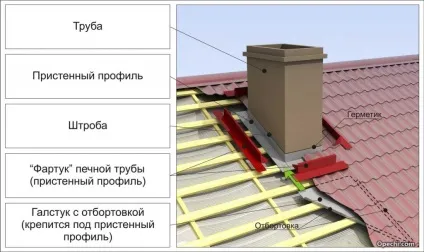

Пристрій димоходу через дах
Димарі для газових котлів можуть виводитися і через дах будівлі. Цей спосіб монтажу набагато складніший, ніж монтаж через стіну. Доводиться проробляти не одне, а кілька отворів: в перекритті і покрівлі будинку, на висоті.
Отвори слід розмітити, попередньо звірившись з кресленнями, а вже потім робити. У разі помилки відновити її буде складніше, ніж при помилковою дірці в цегляній стіні будинку.
Коли отвори готові, можна почати монтаж частин димоходу. Вся конструкція повинна обов'язково кріпитися опорними кронштейнами до стіни. Для цього під час послідовного кріплення елементів їх треба закріплювати кронштейнами на стіні будинку так, щоб крок кріплення не перевищував 3 метри. Додатково труби посилюються за допомогою хомутів з кроком не більше 2 метрів.
Висота труби над коником будинку повинна бути не менше 1-1,5 метра. Від опадів її прикривають конусоподібної кришкою. Необхідно ретельно ізолювати стики елементів і ділянки, де труба проходить крізь перекриття і покрівлю будинку. Кращим ізолятором служить мінеральна вата. Головна її перевага в тому, що вона абсолютно негорюча і не боїться навіть відкритого вогню.
У місці контакту димохідних труб з котлом ізоляцію проводять вогнетривкої сумішшю.
висновок
Газові котли не потребують постійного втручання людини, а регулювання температурного режиму легко автоматизується. Тому вони користуються популярністю на ринку. Знайти в магазинах всі необхідні деталі і елементи для влаштування димаря для газового котла не складе труднощів. На ринку представлені всі необхідні для правильної експлуатації котлів деталі від різних виробників.
Придбати все необхідне легко. Головна складність полягає в тому, щоб організувати димовідвод максимально якісно. Уважно перевіряйте стики і місця контакту димоходу зі стінами, перекриттями та покрівлею. Від правильності складання, герметичності швів та якості ізоляції залежить безпека користування газовим котлом.
Не забувайте періодично чистити труби від сажі. У забитої труби погіршується тяга, що погіршує горіння, веде до перевитрати газу і підвищує ймовірність проникнення чадного газу в приміщення. Для провітрювання приміщення, в якому розташований газовий котел, обов'язково робиться витяжка. Установка газового або твердопаливного котла в непровітрюваних приміщеннях недопустима.
