Димар для каміна своїми руками пристрій, схема, перетин
Димар для каміна складається з вертикально розташованої труби, завдяки якій здійснюється вихід продуктів згоряння з топки, за межі будинку.
Споруджуючи вогнище необхідно упевнитися, чи правильно встановлена конструкція димоходу. В іншому випадку очікуваний результат буде протилежним.
До таких конструкцій пред'являються кілька вимог.
вимоги

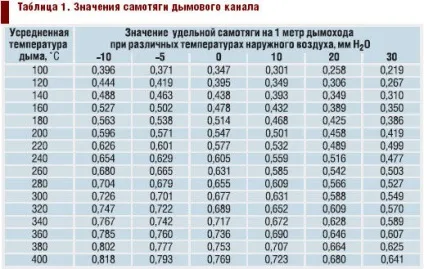

Значення Самотяга димового каналу
Сучасні конструкції повинні відповідати таким критеріям:
- Міцність конструкції і довгий термін експлуатації. Улаштування димоходів для каміна має витримувати різні перепади температурного режиму, утворення конденсату. Встояти під впливом агресивних кислот, і, головне, відповідати всім нормам і правилам пожежної безпеки.
- Аеродинаміка. Встановлена конструкція повинна забезпечити безперешкодний потік продуктів горіння. Наприклад, круглий перетин здатне швидко і безперешкодно вивести всі димові гази з топки. Прямокутні конструкції не так ефективні, в них продукти горіння стикаються з опором, за рахунок чого зменшується швидкість виведення.
- Просте обслуговування.
- Стійкість до ерозії і корозії. Для досягнення цього показника, облаштовуючи димохід для камінів з цегли, необхідно правильно підібрати матеріали.
Пристрій цегляної конструкції
Перед початком будівництва димоходів для камінів необхідно розібратися з цегляної конструкцією. В її основу входять такі елементи:
Димохідна труба з цегли
Форма пристрої буває прямокутна, кругла або квадратна. Але потрібно зауважити, що круглі форми доцільніше для використання.
Для тих, кому пристрій димоходу для каміна здалося дуже складним, можна підібрати більш прості варіанти. Для спрощення процесу, можна використовувати керамічні пристрої або з нержавіючої сталі.
Для того щоб провести розрахунок всіх параметрів, вже зараз необхідно визначитися з матеріалом, який буде використаний в процесі будівництва. Розрахунок найзручніше проводити на папері, створюючи ескіз майбутньої будови, необхідно з огляду на деякі нюанси:
- Діаметр димоходу для каміна повинен мати певне співвідношення з топкою. Розрахунок цього значення має свої тонкощі. Наприклад, в розрахунок діаметра труби, яка стикується з відкритою конструкцією топки, використовується пропорція 1:10. Цей метод вірний тільки для циліндричного типу димовідведення.
- Розрахунок перетину для квадратного типу пристрою містить пропорції 1:15. Але при цьому діаметр повинен бути менше, ніж розмір піддувала. При одержуваної тепловіддачі менше 300 кал / год, розтин не повинно бути менше 140 х 140.
- Для того щоб визначити оптимальний діаметр димоходу каміна можна взяти за основу державні стандарти, в яких прописано допустимий переріз при певних умовах.
- Крім цього, розрахунок висоти і діаметра проводять відповідно до площі приміщення.

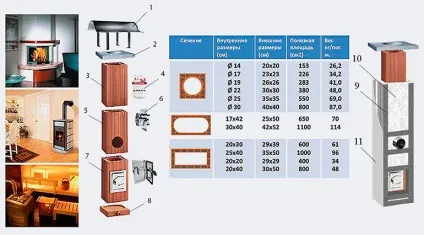

Стандартні розміри внутрішніх діаметрів і площі поперечного перерізу цегляних димоходів
Незайвим буде показати свій розрахунок фахівцям, і разом його проаналізувати. Крім того, відповідна схема розрахунків може бути розміщена в інтернеті.
Необхідно пам'ятати, що розрахунок цих параметрів повинен бути проведений правильно, від цього залежить ефективність роботи опалювального приладу.
різноманітність конструкцій
Існує дуже багато конструкцій димоходів для каміна, які можна розділити за місцем розташування і способу установки, або матеріалу.
Залежно від розташування і способу установки, труби для камінів можуть бути:
- Вбудовані. Це вертикальна шахта, для виведення продуктів горіння з топки. Крім цього, пристрої цього типу вважаються найбільш економними.
- Підвісні. Труба для камінів цього типу встановлюється в готовому приміщенні. В основному вона застосовується для вогнищ острівного типу. Камінна труба закріплюється на несучі конструкції даху і стельових перекриттів. Для уникнення неприємностей, як підвісних димоходів каміна вибирають моделі з металу. Це пояснюється досить легким вагою, в порівнянні з іншими моделями.
- Пристрої з опорою на вогнище. Димарі камінів цього типу встановлюють на власний фундамент, так як вага готового виробу досить великий.

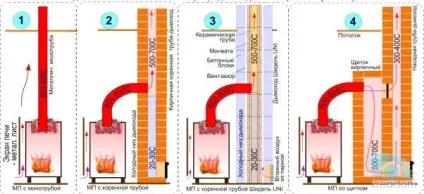

Приклади влаштування металевих і цегляних димоходів
При виробництві димоходів для каміна можуть застосовуватися різні матеріали. Виходячи з цього, можна виділить кілька різновидів:
цегляна труба
Таку конструкцію можна зробити своїми руками, як матеріал використовують кілька видів цегли: повнотіла, обпалений і глиняну цеглу. Будівництво димоходів для каміна з цегли вважається досить ефективним. Цегляний димовідвод більше підходить для вогнищ, що використовують твердий вид палива.
Кладка з цегли добре зарекомендувала себе при високих температурах горіння. У цьому випадку утворення конденсату неможливо. Більшої шкоди представляє спалювання вологих дров.

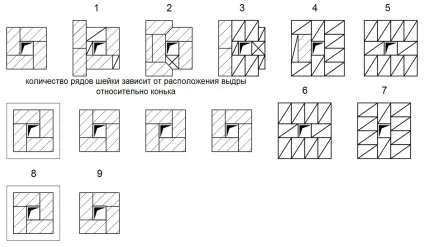

Цегляна видра порядовка видри
Цегляний димовідвод повинен мати цілісну кладку. Для запобігання утворенню конденсату, трубу з цегли обробляють вкладишем з металу.
З сталевих труб
Димохід для камінів цього типу виготовлений з нержавіючої сталі, яка володіє жаростійкими властивостями. Цей вид труб набагато легше, ніж цегельний варіант. Сталеві димоходи камінів досить довговічні. Мають стійкість до корозій і використовуються для різних моделей вогнищ. Круглий перетин сталевих труб запобігає утворенню сажі.
Але, незважаючи на всі плюси, є і мінуси:
- Висока ціна.
- Невелика самонесуча здатність.
Такі труби можуть випускатися в декількох варіантах:
- «Сендвіч». Являють собою сталеву трубу, що має круглий перетин, і спеціальний шар теплоізоляції, який розташований всередині.
- «Гарячі» труби. Такі труби, мають на увазі собою сталеву конструкцію без теплоізоляційного шару.

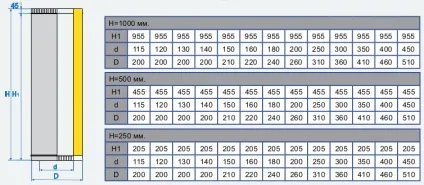

Розміри димохідних труб
Шановні відвідувачі. Збережіть собі посилання на цей сайт в соц. мережах. Настане момент коли в будинку буде холодно і ми Вам допоможемо :) Поділіться!
З керамічних труб
Димохід для камінів цього типу коштує досить дорого, але тривалий термін експлуатації окупає всі витрати.
Перевагами димоходів для каміна можна назвати відсутність корозії, низькі показники теплової інертності і абсолютна несприйнятливість до вологи.
До мінусів можна віднести:
- Висока вартість;
- Дорогий монтаж.
Властивості димоходів каміна багато в чому залежить від придбаних матеріалів. Для цього необхідно знати, якому матеріалу необхідно віддати свою перевагу.
Використовувані матеріали мають такі властивості:
- Високі показники теплоємності.
- Стійкість до перепадів температур.
- Довгий термін експлуатації.
- Легкий монтаж і невелика вага готового виробу.
- Чи не піддається впливу кислот.
- Довгий термін експлуатації.
- Висока теплоємність.
Основні характеристики асбоцементного димоходу
- Обмеження по температурі виходять димових газів. Оптимальна температура для таких труб дорівнює 300 градусам.
Монтаж конструкцій завжди розглядається в індивідуальному порядку. Це найвідповідальніший етап, щоб встановити димар для каміна своїми руками необхідно розрахувати його діаметр і розташування.
Підходящим місцем для розміщення димоходу каміна вважається місце біля коника даху. Це дозволить виступаючу частину труби зробити менше.
Висота повинна бути мінімум 4 метри. Розрахунок максимальних значень залежить від вашого будинку.
Розрахунок діаметра труби потрібно і для того, щоб конструкція без труднощів пройшла всі перекриття.
Особлива увага завжди приділяється встановленню обладнання в дерев'яних будівлях. Такі будівлі найбільше схильні до пожеж. Для того щоб уникнути цього, необхідно використовувати перехідною патрубок, який буде не тільки захистом від пожеж, а й забезпечить якісну ізоляцію між покрівлею і димоходом каміна.
Для того щоб зробити отвір в даху, необхідно пам'ятати, що його розмір повинен бути трохи більше діаметру труби.
Крім цього, необхідно звернути увагу на можливі стики. Вони можуть не тільки знизити ефективність опалювального приладу, а й погіршити параметри безпеки. До того ж термін експлуатації помітно зменшиться.

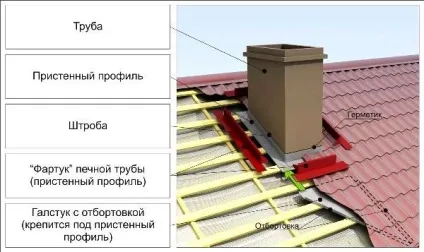

Труба димоходу на даху в розрізі
Найскладнішим етапом установки вважається місце проходження через дах. Головні параметри, на які необхідно звернути увагу - це якість і безпеку.
Для кожної конструкції є основний набір вимог, на які необхідно звернути увагу.

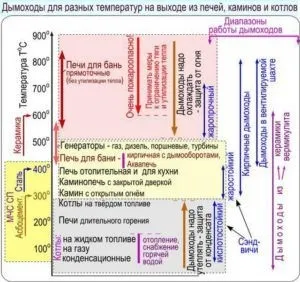

Схема залежності виду опалювального приладу, температури в димоході і матеріалу його виготовлення
Наприклад, для будови з цегли схема робіт виглядає так:
Для керамічного пристрої схема робіт така:
- фундамент,
- Закріплення модульних елементів.
Будівництво та монтаж димоходів для камінів виконується з урахуванням розширення матеріалу під впливом тепла. Крім цього, необхідно подбати про герметичність обладнання в процесі експлуатації.
Правильно обладнаний димовідвод прослужить досить довго.
Після установки димовідводу можна зробити його декорування. В якості оздоблювального матеріалу можна використовувати прикраса з саману, або заздалегідь підготовленого каркаса, облицьованого будь-яким покрівельним матеріалом. Непогано виглядає декоративна термостійкий штукатурка або гнучка акрилова плитка.
