Діаметр труб для однотрубної системи опалення

Скажіть, будь ласка, у мене однотрубна система 32труба поліпропілен, а вихід на батареї 20. Як буде правильно зробити: пустити по всій системі 32 діаметр і вихід на батареї такий же? Або що ви мені порадите.

На жаль, наведених даних недостатньо, щоб дати конкретну відповідь. Не знаючи типу і параметрів системи опалення, не бачачи схеми, неможливо оцінити правильність підбору діаметрів трубопроводів. Тому наша відповідь буде грішити безліччю загальних місць.

На відміну від сталевих труб, в маркуванні полімерних виробів вказується не внутрішній, а зовнішній діаметр. Поліпропіленова труба Ø32 мм і з товщиною стінок 3,5 мм буде мати внутрішній діаметр всього лише 25 мм.
- Для системи з природною циркуляцією, особливо з нижнім розведенням, дюймового перетину може виявитися недостатньо для забезпечення нормальної роботи. Найбільш часто застосовуються діаметри (внутрішні) труб для розводки магістралей опалення в гравітаційних системах - 40, 50, 63 мм. Опалювальні котли, розраховані на функціонування в подібних системах, мають схожі вихідні патрубки.

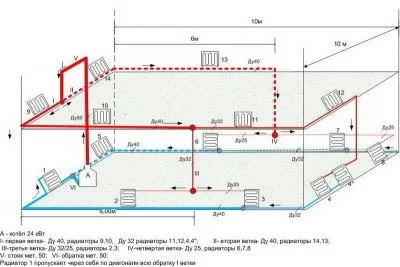

Не факт, що магістральні труби в гравітаційної системі взагалі повинні мати однаковий перетин на всьому протязі. У показаному прикладі при наявності декількох гілок основна розводка виконується трубами діаметром 40 і 32 мм, підключення радіаторів - від 40 до 25 мм в залежності від схеми підключення

Можна врізати на зворотну трубу насос відповідної потужності, і він «продавить» теплоносій. Але тоді ви отримуєте систему з примусовою циркуляцією і для невеликого одноповерхового будинку внутрішній перетин поліпропіленової труби 32 мм, можливо, надмірно для поверхової розводки, воно частіше застосовується для стояків. Втім, багато - не мало, система завдяки насосу працювати буде. Правда, не факт, що економічно, так і зайвих витрат можна було б уникнути.

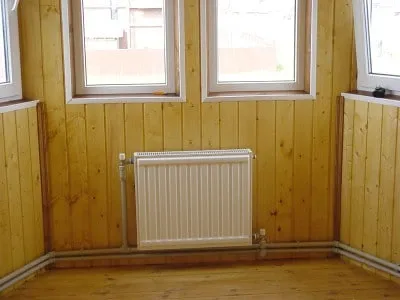

Системи опалення з примусовим рухом теплоносія збираються з труб малого діаметра - 16, 20 мм в рівнях поверху

За винятком проточних схем підключення, перетин труб, що підводять теплоносій до опалювальних приладів, має бути менше, ніж в магістралі. В іншому випадку швидкість протікання через радіатор може бути настільки мала, що він залишиться холодним. Співвідношення між магістральною трубою та відведенням до радіатора 32/20 мм по зовнішньому діаметру або 25/16 по внутрішньому, на перший, погляд, прийнятне. Хоча для гравітаційних систем, як правило, воно вище. Але знову виникає питання про відповідність перетину труб певного типу опалення.

Для гравітаційних однотрубних систем опалення частіше використовують підключення до радіатора трубами з внутрішнім діаметром 20 і 25 мм, це відповідає зовнішніми розмірами в поліпропілені 25 і 32 мм. Відповідно, і діаметр магістралі повинен бути більше. Обмовимося, що справедливість цього твердження залежить від схеми підключення батареї.

Перетин труб, що підводять теплоносій до опалювальних приладів, визначається, крім іншого, схемою підключення, особливо в гравітаційних системах. Так, в проточному варіанті переріз підвідних і магістральних трубопроводів повинно бути однаковим, при наявності байпаса - різним. Але якщо байпас регулюється, можна використовувати однакові труби
Для циркуляційної системи, якщо вона правильно розрахована, немає необхідності в трубах великого перерізу для підключення радіатора. Досить використовувати пластик з мінімальним зовнішнім діаметром 16 мм, внутрішнього отвору цілком вистачить для протікання теплоносія з потрібною швидкістю.

У однотрубної циркуляційної системі з горизонтальною поверховій розводкою зменшення перетину магістралі в зоні між входом і виходом підключення до радіатора підвищить швидкість протікання теплоносія через опалювальний прилад

Ще раз підкреслимо, що відповідь наш дан «на око», носить загальний характер і може не враховувати властивих вашій системі опалення особливостей, нам невідомих. Точні параметри системи, в тому числі діаметр трубопроводів, визначають за результатами теплотехнічного і гідродинамічного розрахунків, це робота для фахівця. Оптимально спроектована система опалення буде володіти максимальною ефективністю і економічністю, а витрати на обладнання будуть зведені до мінімуму.
