Вольфрамові електроди для аргонодугового зварювання маркування
Вольфрамовий електрод знайшов застосування в середовищі захисних газів (гелій, аргон). Рідше використовується при плазмовому різанні і наплавленні.
Вольфрамові електроди для аргонодугового зварювання мають високу тугоплавкостью (3000 градусів). Виготовляються методом порошкової пресування. Крім вольфраму (температура кипіння 5800 градусів) в складі в залежності від марки вироби, присутні оксиди:
Марки вольфрамових електродів
Для зручності зварників на плавляться електроди наноситься кольорове маркування.
2) WT-20 (червоний код) - доданий діоксид торію (2%).
З'єднання на постійному струмі: міді, титану і нержавіючих, низьколегованих, вуглецевих сталей. Марка затребувана, але торій - радіоактивний матеріал, при заточуванні торійованого електродів утворюється пил шкодить здоров'ю людини. Робоча зона зварника потребує хорошої вентиляції. WT-20 зберігають форму електрода при будь-якій силі струму, а кут заточування змінюється під зварювальні потреби.
3) WС-20 (сірий наконечник) - доданий діоксид церію (2%).
Марка застосовується для зварювання сталей і сплавів на постійному і змінному струмі. Деоксід церію (нерадіоактивні елемент) покращує запуск дуги і підвищує допустимі значення струму. WС-20 використовується для зварювання тонколистової сталі, трубопроводів і орбітальних труб. Недолік церієвих виробів в концентрації оксиду в робочій зоні електрода.

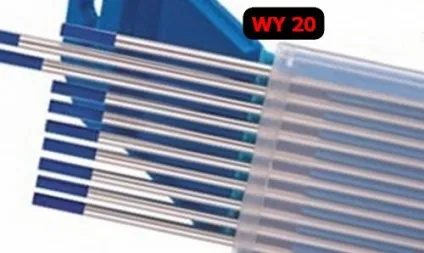

4) WY-20 (темно-синій наконечник) з добавкою діоксиду ітрію (2%).
Варять на постійному струмі мідь, титан (сплави) і стали - нержавіючі, вуглецеві, низьколеговані. Ітрировані добавка покращує стійкість дуги у всіх струмових режимах.

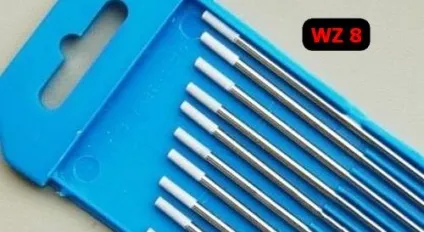

5) WZ-8 (біла маркування) - оксид цирконію (0.8%).
Для зварювання на змінному струмі алюмінію, магнію і сплавів. Робоча зона електродів з цирконієм у формі сфери, перевершує по струмового навантаження інші вироби.
6) Вольфрамові електроди для аргонодугового зварювання з включеннями окису лантану:
WL-15 (колір золотистий), 1.5% оксиду лантану;
WL-20 (код синій), 2% лантану;
WR-2 (бірюзовий наконечник) - оксид лантану (1.4%).
Вироби з оксидом лантану мають легкий запуск і стійку дугу, пропали металу мінімальні, зменшений знос робочої зони електрода. Застосовуються для всіх видів сталей і сплавів.
Розміри і ціни на електроди:
- довжина - 175 мм;
- діаметр від 1 до 5 мм.
Найпопулярніші діаметри - 1,6-2,5 мм.
Ціна на вольфрамові виробу залежить від виробника, марки і діаметра електрода.
Вартість WL-15 з Китаю (1.0 мм, універсальний) - 40 рублів. Німецьке виріб TBi D (3.0 мм, червоний для нержавіючої сталі) обійдеться в 340 рублів. За китайський WT-20 (5.0 мм, червоний для нержавіючої сталі) доведеться викласти 900 рублів.
Як правильно заточувати вольфрамові вироби
Перед роботою електроди для аргонової зварки заточуються. Для отримання правильної довжини заточки, аргонщики радять просту формулу: діаметр електрода помножити на 2,5.
Наприклад, діаметр 3,2 мм множимо на 2,5 і отримуємо довжину заточування 8 мм (рисунок вище).
При зварюванні алюмінію на змінному струмі, кулька на вольфрамовому виробі утворюється САМ. Спеціально притупляти електрод, роблячи півсферою - не обов'язково.
Електрод сточується уздовж, як олівець. Якщо заточувати поперек, то ризики від абразиву створять перешкоди для стабільної дуги.
Точити можна наждаком або болгаркою, обертаючи виріб в руках. Для рівномірної заточки, можна стрижень закріпити в патроні шуруповерта або електродрилі, виставивши малі обороти обертання.
За технікою безпеки, одягайте маску для захисту органів дихання від пилу.
Автоматизація процесу заточування
Продаються спеціальні машинки для заточування вольфрамових електродів для аргоновой зварювання. У комплектацію входить - ударостійкий валізу для зберігання приладу, електромашинка, пристосування для фіксації електрода в утримувачі.
Пристрій машинки включає:
- абразивний алмазний диск з одностороннім покриттям;
- регулювання кількості обертів;
- фільтр для дрібнодисперсного вольфрамової пилу;
- регулювання кута заточування від 15 до 180 градусів.
Бажають набувають цей пристрій для домашніх потреб.
P.S. У процесі практики, ви віддасте перевагу улюбленим електродним маркам, які будете використовувати найчастіше.
