діагностика плазми

Дослідження динаміки електронної щільності плазми в периферійній області мікропінчевого розряду

Дослідження проводилися за допомогою розробленого гомодинного квадратурного інтерферометра, що володіє необхідним динамічним діапазоном вимірювань і швидкодією. Проведені виміри показали наявність плазми зі значенням концентрації електронів 10 18 см -3 в периферійних областях межелектродного розрядного проміжку. Розподіл електронної щільності має виражену трубчасту структуру. Відносно висока електронна щільність на периферії вказує на можливість протікання шунтуючих струмів і їх впливу на процес пінчеванія.

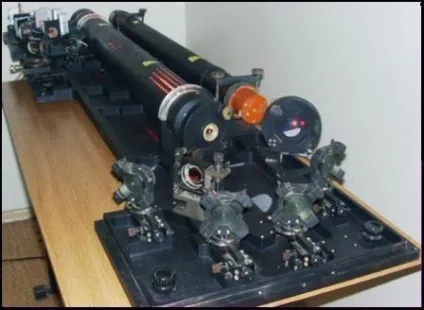

Двохвильовий квадратура интерферометр на основі газових He-Ne лазерів на довжинах хвиль 0.63 і 3.39 мкм для діагностики імпульсних процесів в плазмі

Двохвильовому интерферометр на основі газових He-Ne лазерів на довжинах хвиль 0.6328 мкм і 3.3922 мкм дозволяє розділяти вклади в фазовий зсув зондуючого електромагнітної хвилі, що вносяться вільними електронами і нейтральної компонентою в частково іонізованої плазми в умовах можливих вібрацій оптичних елементів установки. За допомогою квадратурного методу формування інформативних сигналів виміряні фазові зрушення в широкому діапазоні - від часткою до одиниць і більше інтерференційних смуг з високою однорідної диференціальної чутливістю. Інтерферометр був використаний для вимірювання динаміки лінійної електронної щільності ерозійного капілярного розряду атмосферного тиску в повітрі і плазми водневої мішені в експериментах по гальмуванню важких іонів в ионизованном речовині.

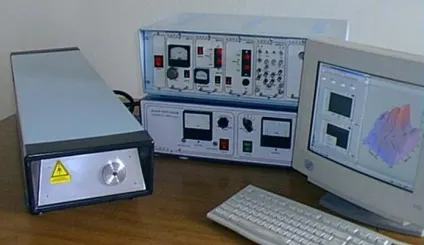

Лазерний інтерферометр Рефлектометр Активний (ЛІРА)

Робочі характеристики приладу:

Чутливість в одиницях довжини:

5 * 10 -7 від довжини хвилі випромінювання;

Чутливість в одиницях лінійної електронної щільності плазми:
