Детектор жучків 1

Добірка схем і конструкцій саморобних детекторів жучків для пошуку радиозакладок. Зазвичай, радіо підслуховуючі схеми радиозакладок працюють на частоті в діапазоні 30 ... 500 МГц і мають дуже низьку потужність передавача близько 5 мВт. Часом, жучок працює в в режимі очікування і активізуються тільки при появі шуму в контрольованому приміщенні.
У цій статті розглянуто детектор жучків схема для пошуку підслуховуючих пристроїв. Схема детектора жучків зазвичай представляє з себе бруківці детектор високочастотного напруги, що працює в величезному діапазоні частот.

Детектор жучків. Проста схема детектора напруженості

Робота приладу теж досить проста. Якщо наблизити детектор напруженості до до радіо-паразита, то рівень напруженості поля збільшується, і спрацьовує звукова сигналізація.

Детектор жучків. Радіочастотний шукач з індикацією на світлодіодах

Ще одне просте саморобний пристрій для пошуку радиозакладок. наводиться на схемі на малюнку трохи вище. Це широкосмуговий бруківці детектор високо частотного напруги, що працює в діапазоні від 1 200 МГц і дає можливість знайти "жучки" на відстані від 0,5 до 1 м.

Для збільшення чутливості використовується перевірений спосіб вимірювання малих змінних напруг за допомогою збалансованого діод-резистивного моста.

Діоди VD5, VD6 призначені для забезпечення термостабілізації роботи схеми. Трирівневі компаратори, виконані на елементах D1.2. D1.4 і до їх виходів приєднані світлодіоди, які використовуються в якості індикатора. Як стабілізатор напруги на 1,4 вольта, використовуються діоди VD1, VD2. Працювати з пристроєм не дуже просто і потрібні практичні навички, так як схема може реагувати на деяку побутову техніку, телевізори і комп'ютери.

Для того, щоб спростити процес виявлення радиозакладок можна застосувати змінні антени різної довжини. від яких буде змінюватися чутливість схеми

При першому включення приладу, потрібно резистором R2 домогтися світіння світлодіода HL3. Це буде рівень початкової чутливості щодо фону. Потім якщо ми наблизимо антену до джерела радіосигналу повинні загорятися і інші світлодіоди в залежності від рівня амплітуди радіосигналу.

Резистором R9 налаштовують пороговий рівень чутливості компараторов. Харчується схема від дев'яти вольтової батарейки, до тих пір поки вона не розрядиться до 6 вольт

Резистори R2 можна взяти СПЗ-36 або інші багатооборотні, R9 СПЗ-19а, решта будь; конденсатори С1. С4 К10-17 ;.

Світлодіоди можна використовувати також будь-які, але з малим струмом споживання. Конструкція схеми залежить тільки від вашої уяви

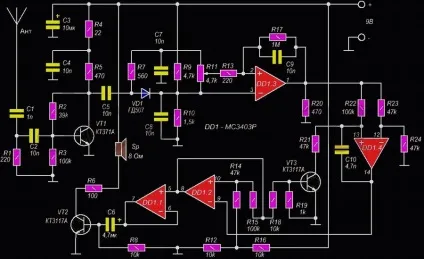

Детектор жучків схема зі звуковою сигналізацією

Під час роботи будь-якої радіо жучок випромінює радіохвилі, які фіксуються антеною детектора і потрапляють на базу першого транзистора через високочастотний фільтр, який виконаний на конденсаторах C1, C2 і опір R1.

Відфільтрований сигнал посилюється біполярним транзистором VT1 і через ємність C5 йде на високочастотний перший діод. Змінний опір R11 регулює частку сигналу на діоді надходить на операційний підсилювач DD1.3. Він має високий коефіцієнт посилення, який задається C9, R13, R17.

Якщо сигнал від радиозакладок відсутня на антені, то рівень сигналу на першому виході ОУ DD1.3 прагне до нуля. Коли виникне радіовипромінювання посилений сигнал з цього виходу, потрапить на генератор звукової частоти керований напругою, зібраний на елементах DD1.2. DD1.4 мікросхеми МС3403P і третьому транзисторі. З виходу генератора імпульси посилюються другим транзистором і надходять на динамік.

Детектор жучків на десяти світлодіодах

Основою детектора електромагнітного поля Слуда мікросхема LM3914, яка має в своєму внутрішньому складі десять компараторів і відповідно, стільки ж виходів для під'єднання світлодіодів. Один з висновків кожного компаратора з'єднаний з входом через підсилювач сигналу, інший висновок підключений до резистивний дільник в точці відповідної заданим рівнем індикації.

Початок і кінець резистивного дільника підключені до висновків 4 і 6. Четвертий підключений до негативного полюса джерела, для того щоб забезпечувати індикацію напруги з нуля. Шостий приєднаний до виходу опорного напруги 1,25 вольт. Таке підключення говорить про те, що перший світлодіод буде горіти при рівні напруги 1,25 вольт. Таким чином, крок між світлодіодами буде дорівнює 0,125.

Схема працює в режимі «Точка», тобто певного рівня напруги відповідає світіння одногосветодіода. Якщо ж цей контакт підключити до плюса джерела живлення, то індикація буде здійснюватись в режимі «Стовпчик», буде світитися світлодіод заданого рівня і все нижче. Змінюючи значення R1 можна регулювати чутливість детектора. В якості антени можна взяти шматок мідного дроту.

Детектор жучків проста приставка до мультиметру

Зібрати цю схему-приставку здатний кожен, вміє тримати в руках паяльник і має елементарні технічні поняття.

Зібрати схему детектора, завдяки її простоті можна навісним монтажем, в ролі антени використовуємо відрізок мідного дроту. Основним компонентом є два кремнієвих діода 1N4148 (КД522) і два керамічних конденсатора, на 100 pF (101) і на 100 nF (104).
