Детальний посібник з безпомилкової заміні троса зчеплення на lada kalina

Процедура заміни ТС на Лада Калині складається з трьох етапів: зняття, встановлення та регулювання.

1. Починаються роботи в салоні автомобіля. Спочатку потрібно зняти упор оболонки ТС. Для цього необхідно під панеллю інструментів знайти кріпильну гайку упору оболонки ТЗ до кронштейну ПС і відкрутити її ключем на «8». Потім упор можна зняти зі шпильки.

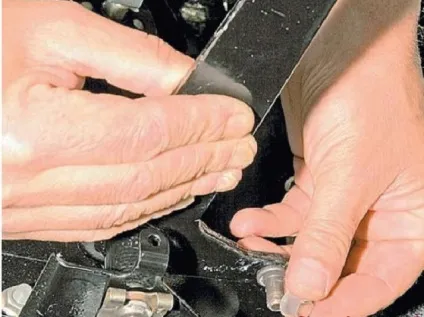

2. Далі плоскою викруткою слід підчепити і демонтувати пружинну скобу з проточки ПС.
3. Потім потрібно зняти вушко храпового механізму, що регулює натяг ТС.
4. З пальця ПС необхідно зняти пластмасову втулку і зробити її візуальний огляд. Якщо вона зношена або пошкоджена, її слід замінити.

   Перевіряємо стан пластмасової втулки

Перед установкою втулки на місце її необхідно змастити Литол-24 або ЛСЦ-15.

Потім роботи тривають в моторному відсіку.

Для того, щоб дістатися до ТЗ, необхідно зняти повітряний фільтр.

Далі слід потягнути трос за наконечник і витягнути поводок з паза важеля ТС.

Відкрутивши поводок від нарізного наконечника троса, знімаємо поводок.

Потім необхідно зняти захисний гумовий чохол з наконечника ТС.

Далі потрібно вийняти нижній наконечник ТЗ з кронштейна, який встановлений на картері КПП.

Перемістившись знову в салон, виводимо верхню частину ТС з кронштейна педального вузла.

Витягнувши ущільнювальний чохол ТС з отвору в щитку передка, виймаємо трос.

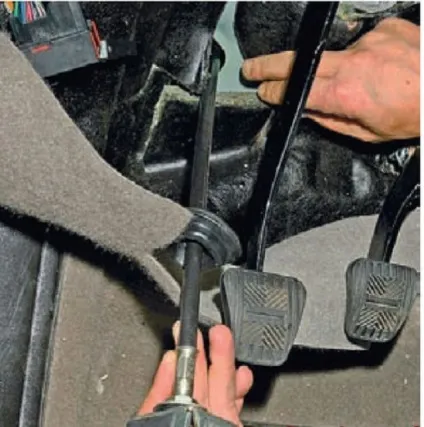

Витягуємо трос в салон

1. ТС слід протягнути через отвір в щитку передка з салону в підкапотний простір.
2. Далі необхідно надіти храповой механізм регулювання натягу ТЗ на палець ПС і закріпити його за допомогою фіксуючої скоби.
3. Потім потрібно закріпити за допомогою гайки кронштейн оболонки ТЗ до кронштейну ПС.
4. Тепер в отвір передка встановлюється ущільнювальний чохол ТС.
5. Далі, пропустивши ТЗ через отвір кронштейна КПП, слід встановити в цей отвір направляючу втулку оболонки ТС.
6. Тепер потрібно накрутити на нижній наконечник ТС пластмасовий поводок так, щоб наконечник виступав щодо торця не більше 1 мм, ідеальним буде врівень.
7. Далі заводимо поводок в паз важеля ВВС.

Регулювання ТЗ на Лада Калина:

Для проведення регулювання зчеплення потрібно, долаючи зусилля пружини ПС, витягнути ТЗ за різьбовій наконечник вперед по руху автомобіля до упору і утримувати його в такому положенні.

1. Необхідно заміряти за допомогою лінійки або штангенциркуля відстань від торця пластмасового наконечника до важеля ВВС, воно повинно бути 27 мм.

Заміряють відстань від повідця до вилки

Якщо відстань не відповідає, то його потрібно відрегулювати, обертаючи поводок в потрібну сторону.

Далі необхідно ввести наконечник ТЗ в паз важеля ВВС і відпустити його. Завдяки пружині наконечник повинен встати без зазору.

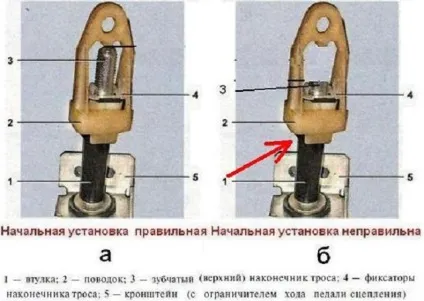

Приклад правильної і неправильної регулювання

Далі потрібно кілька разів натиснути на ПС до упору, щоб спрацював автоматичний механізм регулювання довжини ТЗ. Повний хід педалі на Лада Калина не повинен перевищувати 146 мм.

Таким чином, заміна ТС на Лада Калина - нескладна процедура, яку може виконати навіть початківець водій. Навчившись самостійно змінювати тросик, можна заощадити на автосервісі і замінити його при обриві в дорозі.

Для того, щоб уникнути неприємностей з обривом ТЗ в дорозі, слід завжди возити в бардачку запасний. Якщо в дорозі станеться обрив ТЗ, це не призведе до проблем, ви зможете завжди замінити порвалися трос на новий.
