У бондарному справі широко застосовують найрізноманітніші дере-вообрабативающіе інструменти. В українського древоделей, будь то бондарі, тесля, столяр, не було іншого такого універсального інструменту, як сокира. В умілих руках він при нагоді міг за-нити долото, Тесла, стамеску, скобель і рубанок, але сокира за-нити не можна нічим. Недарма в старовинних прислів'ях гово-риться: «Сокира всій справі голова», «З сокирою весь світ прой-дешь», «Сокира - годувальник», «Сокира одягає, сокиру взуває».

Іноді, бажаючи підкреслити грубість і неохайність чиєїсь роботи, ми, не замислюючись, говоримо: «Незграбна робота». При цьому ми забуваємо, що якість виробу, краса і чистота обра-лення не завжди залежить від видів інструментів, але частіше - від мистецтва володіння ними інший працівник і рубанком не зможе обстругати дошку так гладко, як це могли робити старі майстри звичайним сокирою. Недарма вони любили жартувати над нерозумний-хами: «Фугуй, Ванька, тятька сокирою виправить».

І це головне своє знаряддя праці кожен древоделей вибирав дуже ретельно, щоб все було вчасно, - і вага, і форма, і ве-личина, щоб топорище зручно сиділо в руці, було б, по сло-вам В. Даля, «ЛАДІСТЕН, спритним, сручной ».

У бондарне справі, так само, як і в плотницком, застосовують сокири вагою від 0,5 до 1,75 кг. Важкі сокири використовують в основному при заготівлі клепок: адже, щоб розколоти кряж, потрібно досить велика сила удару. Сокири поменше упот-реблять для обтісування клепок. Чим важче, тим потужніше сила удару, більш споро йде робота, а й руки древоделей втомлюються шви-реї. Легким сокирою працювати легше, зате робота просувається мед-леннее. Добре знаючи все це, кожен древоделей, в тому числі і бондарі, підбирає такий сокиру, який відповідає його силі.

Придивімося до сокири більш уважно. Бойок сокири име-ет лопатеву форму з напівкруглим або прямим лезом. Сокирою з прямим лезом зручніше обтісувати клепки з зовнішньої випук-лій боку, а також їх вузькі кромки. Сокира з напівкруглим лезом більше придатний для чорнової обробки внутрішньої пластіклепкі, яка звернена всередину Бондарне посуду. Кінчик лез-вия сокири, звернений до руки, називають п'ятою, а протипожежні-неправдиву сторону - носком. Отеска і рубку деревини виконують середньою частиною леза, а коли потрібно виконати більш тонку роботу (наприклад, вибрати жолоб в клепанні, зняти деревину в важкодоступному місці), то працюють кінчиком сокири - носком або п'ятою, тобто сокиру в цих випадках замінює Тесло і стамеску . Дуже важливо, щоб лезо сокири було досить добре відтягнути. Наприклад, сокира вагою 750г. на відстані 90 мм від леза повинен мати товщину 10 мм. Такі сокири легко заточуються і дуже зручні в роботі. У продаж вони надходять з прямими лезами. Необхідно купити два малих сокири. У одного з них лезо скругляют на наждачному колі і заточують.

Тесло викувані з молотка

Виготовлення ножа з небезпечної бритви і ножа косяка

Протилежна лезу тупа частина сокири, утворює вушко, називається обухом. Обухом тесля працює часто як молотком, забиваючи їм клин або нагель. Заготівельники клепок НЕ-рідко використовують сокиру як молот при забиванні клинів в кряж. У вушко сокири вставляють топорище, вирізане з клена, ясена, в'яза, берези, граба чи бука. Кращі сокирища получа-ються з окоренкові частини перерахованих дерев. Свилеватая деревина комля краще протистоїть ударного навантаження і растре-сківанію, ніж прямошаруватої. У нижнього краю вушка, обра-ного до руки, є на сокирі невеликий виступ, званий борідкою, який оберігає топорище від зламу. У невеликі-ших сокир зазвичай борідка відсутня.

Форма сокирища поліпшувалася майстрами-древоделей на протя-жении багатьох століть. З прямої округлої палиці - рукоятки найдавнішого сокири - топорище поступово набуло досить складну форму. Кожна частина його має певне призначе-ня. Хоча сучасна деревообробна промисловість виготовляє топорища, мають досить зручну форму, їх все ж доводиться підганяти по руці, як вшивають і підганяють по фігурі куплену в магазині одяг.

Старі майстри виготовляли сокирища обов'язково своїми ру-ками. Перш за все вони домагалися, щоб захватна частина то-поріща зручно лежала в руці. Кінець загарбної частини повинен злегка розширюватися, утворюючи так званий хвіст, що не дає сокири вислизнути під час роботи. Довжину сокирища кожен майстер теж обирає індивідуально. Чим воно довше, тим більше сила удару. Так, для рубки дерев краще, як кажуть древоделей, маховітий сокиру, тобто з подовженим сокирищем.

Тесло застосовувалося древоделей так само широко, як і сокиру. Теслі вживали його для видовбування жолобів, пазів і витіснення всіляких виїмок в колодах. Тесло незамінне при виготовленні добленой посуду: корит, братин, ковшів. Бондарі використовують його при чорновій обробці увігнутих поверх-ностей клепок. Про значне поширення цього інструменту вУкаіни говорять його назви, що виникли в різний час в раз-особистих куточках країни, - тесла, теснік, тесліца, теселка, тесліч-ка, дека. Лезо у тесла розташоване не вздовж топорища, як у сокири, а поперек і буває двох видів - пряме і жолобчастих. Теслом з прямим лезом можна виконувати ті ж операції, що і сокирою. Але на відміну від сокири їм можна тесати деревину в малодоступних місцях: у всіляких поглибленнях і впадаючи-нах. Удар, що наноситься теслом, буває часто точніше, ніж топо-ром, але сила його значно слабкіше. Теслом з прямим лезом в бондарне справі обробляють зовнішні сторони клепок.

Тесла різної форми і величини можна зробити зі старих молотків. Зазвичай ці інструменти виготовляють на виробництві з вуглецевої інструментальної сталі марки У7. До речі, така ж сталь йде і на сокири. Для виготовлення тесел можна ис-користувати як слюсарні звичайні молотки, так і спеціальні (наприклад, пічні).

Найпростіший слюсарний молоток є бру-сік з клиноподібної хвостовою частиною, на протилежній сто-Рона якої знаходиться бойок. Молоток розпалюють в ковальському гір-ні, а якщо такої можливості немає, то в печі або на багатті. Нагре-ту червоного заготовку виймають кліщами і проковують на ковадлі хвостову частину молотка. Нагрівати, а потім Прокової-вать заготовку потрібно до тих пір, поки не утвориться лопать тол-щіной приблизно 4 мм, з гострою кромкою на кінці. Після оче-редную нагріву лопать злегка згинають, надавши їй увігнуту форму. Коли заготовка охолоне, її затискають в лещатах і опілі-вают напилками. За допомогою напилків Теслу надають більш правильну форму, прибирають сліди кування, а також заточують під гострим кутом ріжучу частину. Перед насадкою на рукоятку лезо тесла необхідно загартувати. Тесло нагрівають до червоного і опускають в машинне масло тільки лезо. Для інших частин тесла гарт не потрібно. Готове Тесло насаджують на рукоятку, вирізану з деревини берези, клена або бука.

Ніж відноситься до одних з найбільш універсальних инструмен-тов. В умілих руках він здатний творити чудеса. Саме з по-міццю ножа були створені деревні мережива на збережених старовинних предметах. Ножем можна не тільки різати і будів-гать, а й тесати, розколювати, розщеплювати і шкребти деревину. Тобто при обробці невеликих дерев'яних деталей ніж ви-полняет як би в мініатюрі ті ж операції, що і сокира, тесло, струг, стамеска і СКОБЕЛКА.

Ніж завжди необхідно тримати під рукою. Особливо він не-обходимо при виготовленні посуду малих розмірів (кухлів, ЖБА-нів і т.п.). При струганні зовнішньої поверхні клепок він використовується як струг. По суті справи, ніж - це теж струг, тільки однорічний. Ніж необхідний при обробці різних фігурних деталей Бондарне посуду (ручок, носиків, кришок). Незамінний він і при струганні тонких обручів. Їм же вирізу-ють замки для всіх видів обручів, без винятку. Важко пере-числиться всі випадки застосування ножа в процесі виготовлення Бондарне посуду. Тому Бондарю дуже важливо мати ніж, полотно якого зроблено з високоякісної сталі. Хороший ніж можна зробити з пиляльного полотна або леза небезпечної бритви. Спочатку, щоб не порізати руку, оберніть лезо бритви папером або ганчіркою і щільно обмотайте ізоляційною стрічкою. Потім підберіть цурку з м'якої деревини липи, вільхи або осики. З боку одного з її торців просвердлите тонким свер-лом поздовжнє отвір, глибина якого дорівнює половині довжини хвостовика бритви. Кінчик хвостовика загострити на наждач-ном колі і вколотив в цурку, яку акуратно обтешіте сокира-кому, а потім виріжте рукоятку. Відшліфувавши рукоятку наждачним папером, зніміть з леза ізоляцію і загострити кінець. У леза небезпечної бритви занадто товстий обушок; ножем з таким обуш-ком працювати незручно. Тому його сточують так, щоб в се-ченіі лезо мало форму остроугольного трикутника. У завер-шення ніж заточують на дрібнозернистому бруску і видаляють задирки на бруску, змоченим водою, або на шкіряному ремені з хромовою пастою (ГОІ).

Крім універсального ножа, при обробці бондарних виробів потрібно також спеціальний ніж-косяк, який застосовується при ви-полнении трехгранно-виїмчастою різьблення. Ніж-косяк найчастіше роблять з пиляльного полотна, а рукоятку - з двох березових дощечок. Пласти дощечок ретельно шліфують і на одній з них вирізують гніздо на глибину, рівну товщині полотна. Ко-нець пиляльного полотна вставляють в гніздо, пласти дощечок змащують столярним, латексним або епоксидним клеєм, сої-диня і висушують під пресом. Їх можна також затиснути двома струбцинами. Коли клей затвердіє, з склеєних дощечок вирізують рукоять ножа-косяка. Кінець полотна косяка сточують під кутом 60 °, заточують і правлять на бруску. Заточка може бути двосторонній і односторонній. Одностороння заточка ділиться, в свою чергу, на праву і ліву.

Скобель з прямим і напівкруглим полотном. Виготовлення струга з напилка

Ніж-косяк, який має ту чи іншу заточку, вживають у зв'язку з характером трехгранно-виїмчастою різьблення. Струг, або скобель, являє собою скобу з прямим або дугоподібним лезом. На вигнуті кінці насаджені дві дерев'яні ручки. У плотницком справі струганки застосовують для стругання колод після обробки їх сокирою і теслом, а також для зняття з колод залишків кори після чорнової окорки (обдир-ки) її сокирою. У бондарному справі струги використовують для про-дольного стругання клепок. Струги змінюють сокиру і Тесло після того, як вичерпуються їх можливості. Поверхня деревини після її обробки струганком відрізняючи-ється досить високою чистотою. Послідовність викорис-тання інструментів майстра ніколи не порушували, а про тих, кому траплялося це робити, глузливо говорили: «після скобелі топо-ром, після полотенчика онучею».

Скобель з прямим лезом, виготовлений з рашпіля

Прийоми роботи рубанком-горбачём

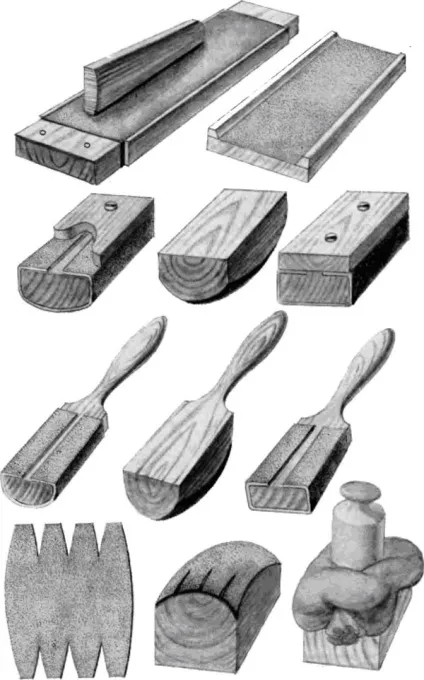

Різні види шліфувальних колодок і способи їх виготовлення, Вгорі: шліфування крайок клепки

Стругом з прямим лезом, так званим довгим струганком, стругають опуклі зовнішні сторони клепок. Великі струги з прямим лезом довжиною до 40 см застосовувалися бондарями в древньому Новгороді починаючи з X століття. Про це свідчать археологічні знахідки старовинних інструментів, мало чим від-Ліча від сучасних. Горбатий скобель, що має зігну-тое лезо, бондарі використовують для стругання внутрішній увігнутій пласти клепки.

У процесі стругання струганком бондар на свій розсуд може в лічені частки секунди змінювати товщину стружки: досить змінити нахил леза по відношенню до поверхні клепки. При малому куті нахилу з-під леза інструменту виходить найтонша стружка, але варто його збільшити, як тут же збільшується і товщина стружки. Ці можливості інструменту використовуються при струганні клепок для бочок, у яких зовнішня сторона має складну параболічну по-поверхню. При бажанні досвідчений бондар може знімати стружку однакової товщини, подібну до тієї, що виходить з-під ножа фуганку. Але щоб вміло користуватися цим найпростішим древ-ним інструментом, потрібна велика практика і вправність.

Струганки мають довжину полотна від 15 до 40 см. Їх можна зро-лать з пиляльного полотна, що має товщину не менше 2 мм, а також з напилків і рашпілів. З рашпіля довжиною 430 мм виготовляють скобель з довжиною полотна 270 мм. Малий скобель з довжиною полотна 150 мм роблять з напівкруглого напилка, що має довжину 250 мм. Напилок отжигают до червоного і охоло-дають на повітрі. Потім, надівши захисні окуляри (окалина може потрапити в очі), збивають зубилом окалину. Відпалений сталь легко піддається механічній обробці. Її можна кувати, пі-лити ножівкою по металу, обробляти напилками. У отож-женной заготовки насамперед видаляють напилками насічку. Потім виточують другий хвостовик. Обидва хвостовика згинають по відношенню до полотна скобелі приблизно під кутом 15-20 °. Якщо виготовляють горбатий скобель, то полотну надають дугоподібний вигин. Заточивши лезо, скобель розпалюють до червоного і опускають в холодну воду. Для обробки опуклих граней клепок викорис-товують також столярні струги, що випускаються сучасною примушує-лінощів. Вони дають можливість знімати деревину тонким шаром і певної товщини. Подібно металевому зви-ному рубанки він має гвинт упору, за допомогою якого регулюються-ється виліт ножа щодо підошви. Завдяки цьому мож-но отримувати стружку заданої товщини.

Наступна група інструментів, що застосовуються в бондарному справі, є спеціальні рубанки. Галтель вжив-ляють для стругання внутрішніх сторін прямих клепок, що йдуть на виготовлення діжок, відер. Підошва Жолобники представляє со-бій частина циліндричної поверхні. Радіус її округлення залежить від діаметра Бондарне посуду. Всі рубанки роблять з добре просушеної деревини. Іноді з метою зменшення стіраємості підошву рубанка виготовляють з деревини яблуні або груші. Горбач використовують для стругання внутрішньої пласті бочечних клепок. Тому його підошва має параболічну поверхню, близьку до поверхні бочки. Для стругання зовн-ній сторони клепок всіх видів придатний звичайний рубанок з пря-мим ножем і плоскою підошвою.

Для шліфування клепок готових виробів використовують спеці-альні шліфувальні колодки. Робоча поверхня колодок повторює форму підошов рубанків. На кожну колодку наклейте-ють або притискають шурупами наждачний папір (шліфоваль-ву шкурку) різної зернистості. Однакових колодок з раз-особистої зернистістю наждачного паперу має бути кілька. На колодки з плоскою і циліндричною робочою поверхнею наждачний папір закріплюють за допомогою пластинки, яку накладають зверху і притискають шурупами. Цим же способом закріпити наждачний папір на колодці з параболічної робочою поверхнею практично неможливо. Тому використовують тільки наклеювання. З наждачного паперу вирізують розгортку з клиноподібними вирізами і наклеюють на колодку. Щоб наж-дачні папір щільно притулилася до дерев'яної поверхні, свер-ху кладуть мішечок з сухим піском, а на нього будь-якої важкий предмет.

Внутрішні поверхні дрібною Бондарне посуду, в яку не входить рука, шліфують колодками з довгими ручками.

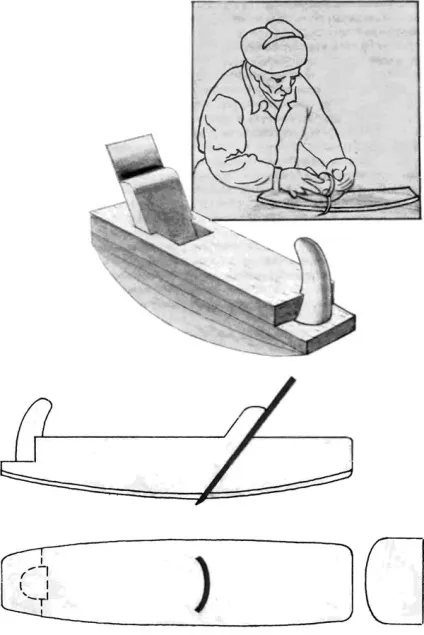

Круговий бондарський горбач і прийоми роботи їм

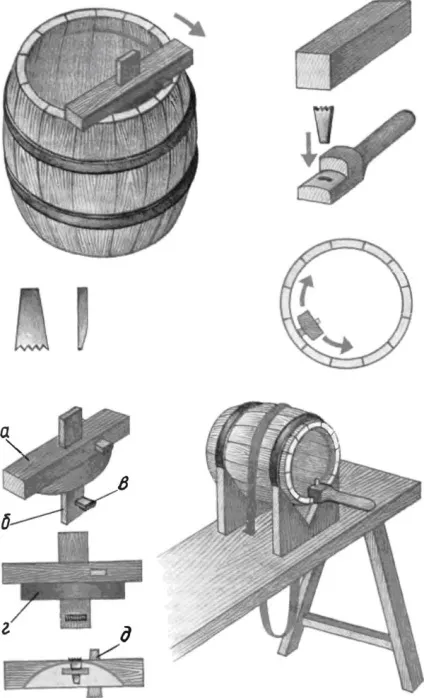

Зліва: дворічний уторник і його пристрій (а - колодка; б - рухомий брусок; в - різець; г - напрямна; д - затискний клин). Справа: нарізування уторного паза одноручним уторник
