Дерев’яні вікна своїми руками для лазні, давай попаритися

У цій статті будуть наведені креслення двостулкового дерев'яного вікна для лазні, які спеціально розроблені для виготовлення своїми руками. В даному прикладі представлено вікно для парилки, але змінивши габаритні розміри основних конструктивних елементів, можна зробити подібні вікна і для інших банних приміщень, наприклад, для передбанника.

Чи варто встановлювати вікно в парильні

Це головне питання, яке треба вирішити, перш ніж приступати до виготовлення вікна для парної. Справа в тому, що будь-яке вікно - це додаткові втрати тепла. А для парної збереження теплового режиму приймає особливо велике значення. Як би ми не намагалися його герметизувати, але якась кількість тепла все одно піде через скла назовні.

Інша справа, чи буде це істотно впливати на якість нашого перебування в парній. Практика показує, якщо до виготовлення дерев'яного вікна для парилки поставитися з повною відповідальністю і зробити все правильно, то теплові втрати будуть незначні і будь-якого серйозного падіння температури гарячої пари не відбудеться.

Однак установка вікна ускладнить роботи з будівництва лазні своїми руками і, як наслідок, збільшить фінансові витрати. Адже крім самого вікна, доведеться ще робити для нього отвір в стіні, оформляти окосячку (обсадних коробку) і ретельно ізолювати всі стики і щілини.

Наявність вікна в будь-якому приміщенні надає йому завершеного вигляду, а що знаходиться в ньому людина не відчуває почуття замкнутого простору. А для людей, які страждають на клаустрофобію (острахом замкнутого простору), вікна необхідні і з медичної точки зору.

Правильно встановлене дерев'яне вікно в зрубі російської лазні не тільки додасть йому традиційний вид, але і дозволить скористатися ним як засобом для природної вентиляції парного приміщення. В купе з механічною системою вентиляцією, воно буде великою підмогою для провітрювання парильні при відвідуванні лазні, а також видалення вологи і просушування її після банних процедур.

Ті не менше, слід добре подумати про те, чи варто встановлювати вікно в парильні. Як би там не було, але воно буде створювати додаткові проблеми по збереженню тепла, особливо в холодну пору року. А якщо ми хочемо, щоб вікно прослужило як можна довше, то за ним потрібен буде ще й постійний догляд.

Чи не краще буде зробити в парильні надійну і ефективну систему механічної або природної вентиляції. а вивільнені час присвятити на інші цілі, адже внутрішня обробка лазні теж вимагає певних зусиль?

Робимо дерев'яні вікна своїми руками для парної

Але вже якщо Ви вирішили поставити вікно в парильні, то слід знати кілька важливих правил:

1. Щоб уникнути великих втрат тепла, розміри вікна повинні бути якомога меншими, але дозволяють використовувати його за прямим призначенням.
2. Висота установки від підлоги повинна бути такою, щоб воно припадало на рівні очей сидячої на полиці людини. При цьому треба враховувати, що чим вище вікно і чим ближче воно до банної печі-кам'янки. тим більше втрати тепла.
3. Для забезпечення найкращого провітрювання при відкритому вікні і двері, повинні створюватися умови до утворення протягу таким чином, щоб потоки свіжого повітря захоплювали якомога більший обсяг парної.

Опис конструкції дерев'яного вікна

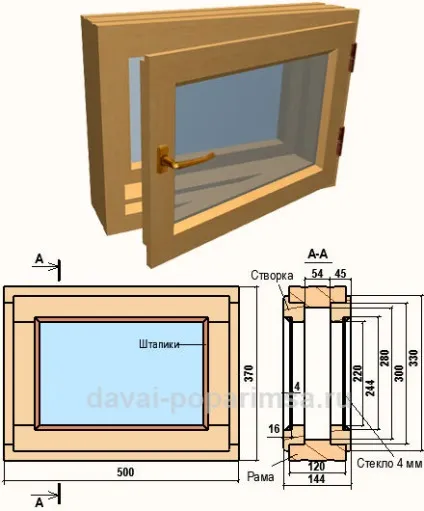

Пропоноване вікно для парної є збірною дерев'яну конструкцію з зовнішньої прямокутної рами і двох віконних стулок: зовнішньої і внутрішньої. Зовнішня стулка відкривається назовні, а внутрішня - в сторону парилки.

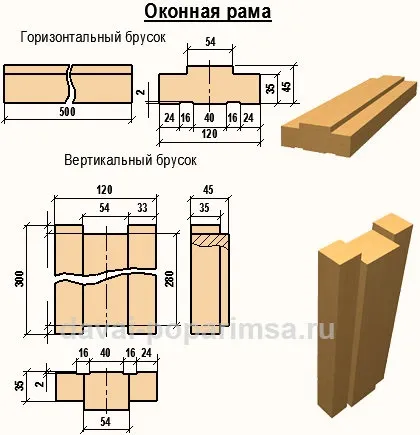

Рама виконана з профільованих брусків, з'єднаних між собою за способом стик-в стик з проклеюванням клеєм ПВА для дерева. Для надання додаткової жорсткості у всіх кутах рами вкручені по два самореза по дереву.

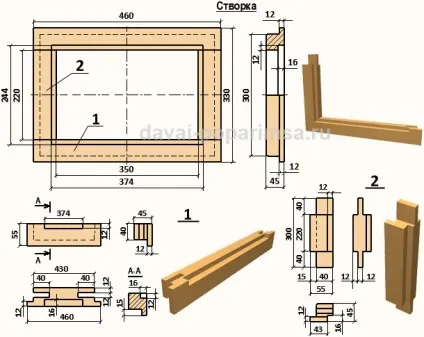

Збірка стулки зроблена за методом шип-в-паз, при цьому на горизонтальному профілі обраний паз, а на вертикальному - шип. По зовнішньому периметру стулка щільно прилягає до рами за допомогою кромки висотою 15 мм, а по внутрішньому - до торців виступу в рамі висотою 10 мм. Всі з'єднання дерев'яних деталей в стулці також промазати клеєм ПВА для дерева.

Скло товщиною 4 мм укладається в паз стулки і зовні фіксується за допомогою дерев'яних штапиків і цвяхів. Для герметизації скла на внутрішній стулці можна використовувати термостійкий силіконовий герметик, наприклад, Gasket Seal 300C, а для зовнішньої стулки - звичайний герметик.

Всі конструктивні елементи вікна оброблені антисептиком у два шари, а з зовнішнього боку можна пофарбувати під колір зрубу лазні.

Необхідний інструмент і матеріали

1. Ручний фрезер з набором фрез.
2. Бажано - циркуляційний верстат, в крайньому випадку - ручна циркулярка.
3. Рубанок, краще електричний.
4. Ножівка по дереву.
5. Шуруповерт.
6. Стамески.
7. Рашпіль.
8. Молоток.
9. Киянка.
10. Рулетка.
11. Косинець.
12. Рівень.
13. Абразивна шкірка.

Кращим матеріалом для виготовлення вікон для парилки завжди була і буде деревина дуба. Її внутрішня структура і зовнішній вигляд як не можна краще підходить для вікон, що знаходяться у вологому і теплих середовищ.

Але, з огляду на важкодоступність і дорожнечу дубових пиломатеріалів, можна використовувати і інші види деревини листяних порід, наприклад, липи або берези. А ось хвойні породи деревини (сосна, ялина) - не кращий варіант для парної, так як вони при високій температурі виділяють смолу.

• для рами - обрізна дошка перетином не менше 50x125 мм;
• для стулок - брусок перетином не менше 50x60 мм;
• прямокутні або трикутні штапики висотою 10-12 мм;
• на одну стулку: віконні петлі - 2 шт і запірні поворотні ручки - 1 шт;
• скло 4 мм .;
• саморізи по дереву 4x60-70 мм - 8 шт на віконну раму і 4 шт на стулку.
• Клей ПВА для дерева «Момент Столяр Преміум».

Технологія виготовлення вікна своїми руками

У загальному випадку порядок робіт повинен виглядати так:

1. Нарізка заготовок по довжині з припуском на чистову обробку. Для однотипних деталей, наприклад, для вертикальних брусків стулки, нарізаємо одну загальну заготовку, обробляємо її, і вже потім обрізаємо по довжині для кожної деталі.
2. Стругання заготовок з усіх боків в чистові розміри:
   • для рами - 45x120 мм;
   • для стулки - 45x55 мм.
3. Нарізка заготовок по довжині.
4. Чорнове фрезерування пазів і шпильок за допомогою ручного фрезера. Якщо є циркуляційний верстат, то можна використовувати його для чорнової обробки наскрізних поздовжніх пазів, по черзі пропилюючи їх по вертикалі і горизонталі (під кутом в 90˚), і не забуваючи залишати припуск на чистову обробку.
5. Чистова обробка пазів і виступів ручним фрезером. Тут принцип дії повинен бути заснований на загальному базування ріжучого інструменту щодо оброблюваної заготовки. Тобто, якщо ми фрезеруя паз під скло, то робимо це по черзі для всіх заготовок з однієї і тієї ж установкою фрези.
6. Попередня збірка рами і стулок, перевірка правильності стиковки всіх вузлів і з'єднань, а також остаточна підгонка.
7. При позитивному результаті виробляємо склеювання клеєм ПВА в стикувальних з'єднаннях. На цій стадії важливо забезпечити як прямі кути і стулки, і рами, так і їх площинність. Слід продумати систему затиску деталей, що склеюються. Для рами цю функцію виконуватимуть саморізи, а для стулок можна використовувати струбцини. Але краще виготовити просте пристосування, яке дозволить витримувати необхідні розміри, кути і площинність, а також виконувати роль затискного пристрою.
8. І останнє, що потрібно ще зробити - це встановити петлі і ручки, і приступити до скління вікна.

• Не маючи спеціальних деревообробних верстатів, забезпечити щільне стикування стулок до віконної рами досить складно. Тому раджу спочатку зробити стулки, зняти з них фактичні розміри сполучених з рамою частин і за їхніми результатами виготовити і підігнати саму раму. Зробити це буде не складно, так як конфігурація рами значно простіше стулок.
• У цій статті не описані прийоми роботи з ручним фрезером. Досвідченим людям це не треба, а тим, хто не знайомий з ними, можна без зусиль знайти інформацію в інтернеті. Та й виклад суті фрезерування зайняло б безліч дорогоцінного часу.

Отже, ми зробили дерев'яне вікно своїми руками. На цей раз тільки для парилки. Але, приклавши зусилля, подібним чином можна виготовити і встановити вікна та в інші приміщення лазні. Правда, для цього доведеться дещо змінити габаритні розміри в бік збільшення в залежності від виду приміщення: передбанника, кімнати відпочинку або мийного відділення.
