Установка дефлектора на поверхні димоходу сприяє збільшенню його тяги, а також прикрашає і покращує презентабельність зовнішнього вигляду всієї будівлі. Існують різні види дефлекторів, які розрізняються технологічними моментами їх установки. Про особливості дефлекторів на димохід і про правила їх монтажу поговоримо далі.

Зміст:

Особливості та характеристика дефлектора тяги димаря

Дефлектором називається пристрій, що має аеродинамічний дію, яке монтується зверху вентиляційного каналу, в даному випадку, димоходу. Головною його функцією виступає поліпшення тяги в каналах. Це досягається за допомогою фізично доведеного закону, який говорить про те, що від швидкості руху повітряних потоків, які рухаються в зміненому поперечному каналі, безпосередньо залежить статична тяга в даному перетині.

За допомогою дефлектора поліпшується тяга і підвищується ефективність вентиляційних і димохідних систем.

Робота дефлектора, що встановлюється на димоході, ґрунтується на тому, що вітер, потрапляючи на перешкоду, перед рухом до димоходу, знаходиться на ділянці, на якому присутній низький тиск, що сприяє поліпшенню його тяги.

За допомогою наукових досліджень був доведений той факт, що монтаж дефлектора на димохідну трубу покращує коефіцієнт його корисної дії, мінімум на 15%. Крім того, дефлектор запобігає забрудненню внутрішньої частини димоходу снігом, вологою, сміттям і т.д.

Робота дефлектора не залежить від погоди в навколишньому середовищі або від вітру. Він здатний покращувати тягу при будь-яких умовах.

Дефлектор на димоході дозволяє повітряним потокам битися в нього з зовнішнього боку, далі відбувається їх обтікання поверхні всього пристрою, повітря, в такому випадку, стає розрідженим. Саме завдяки цьому значно поліпшується тяга.

Принцип роботи і пристрій дефлектора димоходу

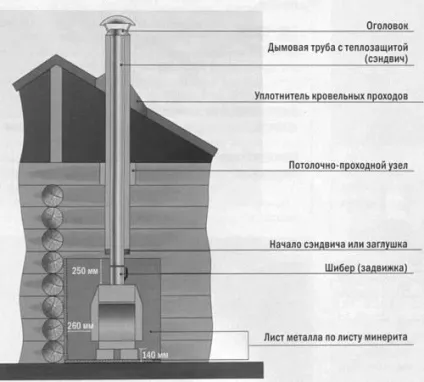

Системи димовідведення присутні практично в кожному будинку, так як вони є однією з найважливіших частин, що входять до складу будь-якої теплової установки.

Щоб забезпечити ефективну роботу теплових конструкцій, слід подбати про правильну організацію припливу свіжого повітря і відведення диму.

При безнаддувний роботі теплових генераторів саме на димохід лягає відповідальність за стабільність виведення продуктів згоряння. Для того, щоб зменшити вітрове вплив на димохід використовують дефлектори.

Монтаж даного пристрою доречний в тому випадку, якщо дим неправильно виводиться з приміщення. Для появи цього неприємного явища, існує кілька факторів:

• наявність поривчастого посиленого вітру, який потрапляє в трубу і знижує тягу, крім того, він заважає продуктам згоряння повністю виводитися;
• неправильність розташування димоходу або занадто низька його висота;
• неправильно підібраний діаметр труби димоходу.

Вітрозахисних пристрій - дефлектор, допомагає виводити гази з димових каналів, за допомогою вітру. Дефлектор самостійно змінює вітрової потік, в потрібну для нього сторону. Таким чином, за допомогою вітру виходить не знизити, а посилити тягу.

Установка дефлектора можлива на каналі як індивідуального, так і колективного використання. Крім того, сфера їх використання поширюється на:

• вентиляційні системи;
• газові установки;
• стовбури сміттєпроводів.

Конструкція дефлектора на трубу димоходу складається з:

• нижньої ділянки циліндричної форми, для виготовлення якого використовується труби з металу, азбесту або кераміки;
• дифузора - верхній циліндр, по діаметру більше нижнього, ля його фіксації використовують три-чотири стійки;
• парасольки має форму конуса.

На верхній ділянці нижньої частини циліндра і дифузора розташовуються відбої кільцевого типу, за допомогою яких відхиляється вітер. Конструкція дефлектора полягає в тому, щоб забезпечити безперебійний вихід продуктів згоряння з димоходу і поліпшити тягу.

Для виготовлення дифузора і парасольки дефлектора використовується оцинкована сталь.

Принцип роботи дефлектора полягає в наступному:

• при верхньому вітряної погоди на поверхню, гази підсмоктується нижнім кільцевих ділянкою;
• якщо ж вітер починає впливати з нижньої частини, то гази виводяться верхнім отвором;
• якщо ж вплив вітру має горизонтальний напрямок, то тяга поліпшується відразу через два кільця.

Сама неефективна робота дефлектора спостерігається в тому випадку, коли присутній верхнє вплив вітру на димохід. При цьому, вітер відбивається за допомогою парасольки. Даним недоліком володіють всі види дефлекторів. Щоб його усунути, в процесі виготовлення парасольки, слід робити його у формі не одного, а двох конусних частин, з'єднання яких відбувається тією частиною, де розташовується підставу. Таким чином, за допомогою нижнього конуса проводиться відображення повітряних і димових потоків.

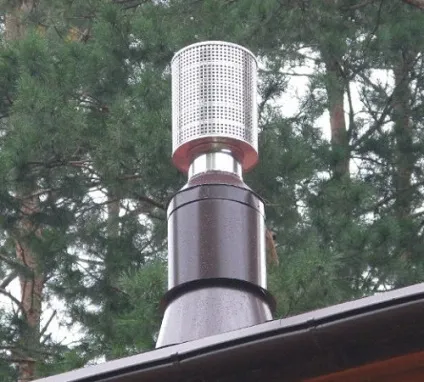

Дефлектор на димохід - різновиди

У співвідношенні з конструктивними особливостями і формою дефлектори поділяють на:

• пристрої, що мають плоске навершя;
• дефлектори, в яких відкривається кришка;
• з наявністю двох скатів на поверхні труби, тобто з кришкою щипцевого типу;
• з наявність напівкруглого навершя.

В екстер'єрі будинку, побудованого в сучасному стилі застосовується варіант дефлектора, що має плоске навершя, яке виготовляють з мідного складу.

Крім того, досить популярним є варіант ковпака, що має рівне навершя.

Дефлектор, на якому є щипцевій кришка забезпечує надійний захист димоходу від попадання пилу або атмосферних опадів.

В процесі виготовлення дефлектора застосовується оцинкована сталь. Хоча існують покупні варіанти дефлекторів, в яких метал покривається пластиком або емаллю.

Існує величезна кількість конструктивних дефлекторів:

1. Використання дефлектора ЦАГІ дозволяє підсилити тягу у вентиляційному і димовому каналі. Даний дефлектор відрізняється наявністю циліндра, вони бувають круглого і прямокутного перерізу. Для того, щоб дефлектор безперебійно функціонував, він встановлюється на відстані 100-159 см вище даху.

Головними складовими цього типу дефлектора виступає наявність:

• вхідного патрубка;
• дифузора;
• кронштейнів;
• корпусних частини;
• парасольки.

2. Дефлектор, званий "Димовим зубом" відрізняється індивідуальними особливостями монтажу, які передбачають його установку за допомогою дверцят до димового збірки. Один його кінець заводиться за стінку, а другий піднімається і встановлюється на димохід. Щоб полегшити монтаж, слід подбати про зняття футерозних пластин, які перебувають на задній і боковій стінці. Крім того, на даному дефлектори розташовуються дві ручки, які мають назву "холодна рука", саме з їх допомогою здійснюється регулювання і управління роботою печі.

3. Особливою популярністю відрізняється застосування дефлектора Григоровича, який відмінно справляється з поліпшенням тяги як на димоходах, так і на отворах вентиляційного призначення. Даний дефлектор має просту конструкцію, тому його цілком реально зробити своїми руками. Даний дефлектор має в своєму складі нижній циліндр, в який входять два патрубка, верхній циліндр, конусну частину і кріплення - два кронштейна.

Для виготовлення такого типу дефлектора краще застосувати жесть, оцинковану сталь або спеціальну сталь, призначену для спорудження котлів. При відсутності можливості в придбанні даних матеріалів, вони замінюються дешевшими альтернативними варіантами, тільки термін служби дефлектора, в такому випадку, значно знижується.

Крім цих видів, дефлектори для димоходу бувають кулястим, зіркоподібними, відкритими, круглими. За призначенням дефлектори поділяють на пристрої:

• для стандартних димоходів;
• дефлектор для газового димоходу;
• для вентиляційних систем;
• для сміттєпроводів.

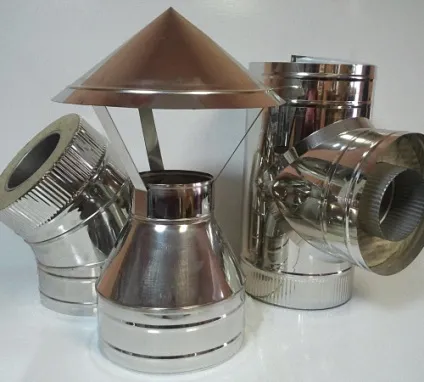

Дефлектор на трубу димоходу своїми руками: особливості виготовлення

Кожен їх дефлекторов має індивідуальні розміри, які повинні відповідати певним параметрам. Наприклад, при розрахунку висоти дефлектора, слід врахувати той факт, що вона повинна складати 1,6 частина в співвідношенні з внутрішнім розміром димоходу, а розрахунок ширини становить 1,8 частина.

Крім того, 1,2 становить ширина дефлектора. Щоб спорудити дефлектор своїми руками потрібно матеріал у вигляді:

• оцинкованої сталі;
• міді;
• нержавіючої сталі.

Хоча покупка даних матеріалів і є дорогою, але найкраще віддати перевагу саме їм, так як дефлектор найбільш схильний до дії зовнішніх подразників у вигляді вітру, ультрафіолетового випромінювання і атмосферних опадів. Найкращий варіант - застосування міді. Пропонуємо ознайомитися з інструкцією з виготовлення дефлектора своїми руками:

1. Перед тим як приступати до спорудження дефлектора, слід подбати про зняття мірок з димоходу і про створення креслення дефлектора димоходу.

2. Спочатку на картонній папері чертится розгортка все деталей, з яких складається дефлектор.

3. Вони переносяться на поверхню металу, і з використанням спеціальних ножиць вирізаються згідно заданої заготівлі.

4. З'єднати необхідні деталі між собою допоможуть заклепки, болти або зварювання.

5. З сталевих смуг формують кронштейни, які використовуються для фіксації ковпака.

6. Конусная частина дефлектора встановлюється на ковпак.

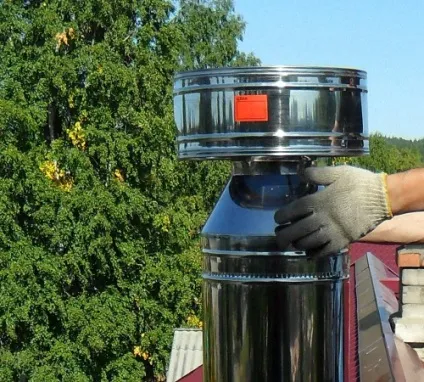

Спочатку збирається сам дефлектор, який після монтується на димохід. Далі слід установка нижнього циліндра, який фіксується болтами. Потім на ньому фіксується дифузор, для цієї мети застосовують хомути. На поверхню дифузора встановлюють ковпак, який має зворотний конус.

Конструктивні особливості дефлектора флюгель

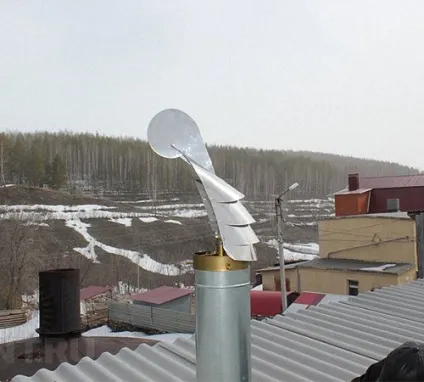

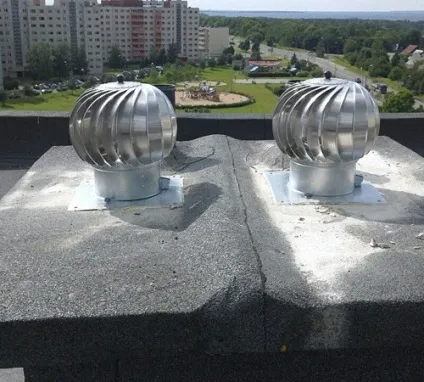

Існує варіант виготовлення флюгель-дефлектора, який відрізняється наявністю обертової корпусних частини. У його складі присутні козирки-дефлектори, підшипниковий вузол і безпосередньо флюгель, що відповідає за обертання дефлектора.

Принцип роботи даного пристрою полягає проходженні повітряних потоків через межкозирьковое простір, таким чином, відбувається розрідження і прискорення повітря. Це позитивно позначається на збільшенні тяги в димоході, на швидкості згоряння палива і на поліпшенні повітрообміну, при наявності додаткової вентиляції.

За допомогою даних дефлекторов вдається запобігти зворотну тягу, утворення іскор і зрив полум'я.

Для самостійного виготовлення конструкції потрібно фіксація дефлектора на зрізі димоходу з використанням кілець, що мають підшипниковий вузол.

Хоча і розрізняють різноманітні за конструкцією дефлектори флюгель, вони відрізняються швидкої псуванням, через те, що виходять з ладу елементи, що відповідають за обертання. На них негативно позначається корозія і забруднення. Крім того, восени і навесні, металеві деталі флюгель піддаються впливу конденсаних мас, які, при замерзанні в зимовий час, припиняють роботу флюгель. Тому, їх застосування в регіонах, з суворими зимами є недоцільним.

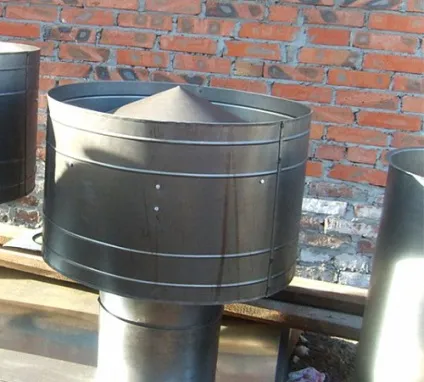

Технологія виготовлення дефлектора своїми руками

Пропонуємо ознайомитися з рекомендаціями, які допоможуть спорудити дефлектор Григоровича своїми руками. Даний варіант дефлектора складається з:

• двох циліндрів, що знаходяться внизу і зверху на прилад;
• патрубка;
• конусної частини;
• двох кронштейнів.

Перед спорудою дефлектора, слід визначити до визначення розміру дефлекторів, для яких потрібно виміряти діаметр труби димоходу, місце кріплення і висоту конструкції.

Для роботи буде потрібно наявність:

• металевого листа;
• ножиць по металу;
• кріплень, таких як болти, гайки, заклепки;
• чертилки;
• щільного картонного підстави;
• звичайних ножиць.

Для того, щоб не зіпсувати дорогу сталь, попередньо вирізається картонний макет дефлектора, який підганяється під розміри димоходу. Далі, вже за попередньо підготовленому макету, вирізаються всі деталі з металу. Для цього, заготовки з картону прикладають до стали і обводять за допомогою чертилки.

Ножиці по металу допоможуть вирізати елементи. За допомогою металевих заклепок, болтів і гайок з'єднуються всі деталі. Для виготовлення кронштейнів використовують сталеві смуги.

Після підготовки всіх потрібних деталей здійснюється складання дефлектори:

• на трубу димоходу монтується нижній циліндричний елемент, для фіксації якого використовують болти;
• на ньому фіксується дифузор;
• кронштейни допомагають зафіксувати поверхню зворотного конуса і ковпака.

Порада: При наявності занадто великого діаметру димохідної труби, для його зменшення використовується металевий дріт, яку намотують навколо дефлектора.

Щоб максимально поліпшити тягу, рекомендується проводити встановлення дефлектора на відстані від 150 до 200 см над дахом.

Серед достоїнств виготовлення даної конструкції дефлектора, слід віднести:

• хороше забезпечення захисту димоходу від попадання сміття і атмосферного впливу;
• тривалість експлуатації;
• підвищення ККД димоходу.

Серед недоліків даного дефлектора виділяють:

• неідеальність конструкції;
• виникнення складнощів у виконанні замірів і виготовленні.
