Де скачати рамки для креслення з основним написом (А4, А3, А2, А1) в Компасі?

Взагалі-то, самі шаблони листів різних форматів з рамками для креслень вже є в бібліотеці в Компасі. При створенні креслення ви вибираєте його формат (А4 або А3) - Файл-> Створити-> вкладка Шаблони. Потім ви також можете поміняти формат і орієнтацію аркуша (горизонтальна або вертикальна).

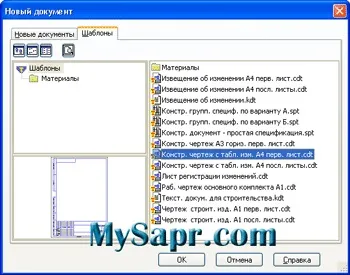

Вибір шаблону для створення конструкторського креслення А4

Поміняти формат і орієнтацію креслення в будь-якої версії Компаса можна наступним чином: Створіть документ Креслення. потім клацніть в робочому вікні документа правою кнопкою миші і виберіть Параметри поточного креслення. Далі, на вкладці Поточний креслення. виберіть Параметри першого аркуша -> Формат і вкажіть потрібний вам формат аркуша (А5, А4, А3, А2, А1 або А0) і його орієнтацію (горизонтальна або вертикальна).

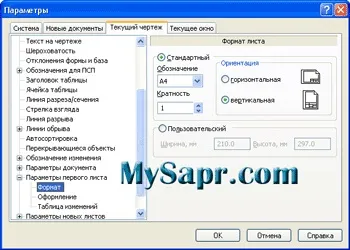

Вікно зміни формату листа креслення

Для інших форматів необхідно поміняти кратність (за замовчуванням вона дорівнює 1).

Можна також задати розміри (ширину і висоту) листа в міліметрах самостійно - для користувача формат аркуша.

Але якщо ви з якихось причин все ж не розібралися - то нижче можете завантажити шаблони документів різних форматів з рамками для креслень в Компас-3D LT V12 (відкриється і в Компас - 3D Home). Разархівіруйте, відкрийте будь-який шаблон і можете приступати до створення креслення.
