Cisco роутер wifi 871, покрокове керівництво для чайника

Якщо у вас - новий роутер Cisco, навіть самий «простий» (наприклад, Cisco 851), налаштувати його «без консолі» спочатку - не можна. Тобто, вам знадобиться комп'ютер з СОМ-портом (або, якісним переходником), який ви підключаєте до роутера термінальним кабелем. Будь Cisco роутер, дозволяє «настройку» і по Telnet, і навіть через графічний інтерфейс, але все це - потім, вже після того, як ви підключіться до нього «терміналом».

Підключаємося по HyperTerminal

Термінальних програм (таких, як «HyperTerminal» в Windows) - існує велика кількість. При створенні підключення, потрібно вибрати правильний СОМ-порт:

І потім, параметри з'єднання: 9600, 8, «ні», 1, "ні". Це обов'язково:

Вікно налаштувань виклику

Ім'я користувача для входу на новий роутер: cisco (і пароль - той же).

Провід підключення cisco до комп'ютера

Про апаратне підключення, необхідно зауважити, що: термінальний кабель (роз'єм COM-порту - з боку, яка підключається до комп'ютера) - ви встановлюєте при вимкненому живленні роутера. На самому роутері, термінальний роз'єм - завжди один (з правого боку):

Звичайно, підключення кабелю повинно бути виконано до запуску термінальної програми.

Порт LAN і WAN

Роутер - повинен «отримувати» Інтернет з порту WAN, і роздавати його далі (в локальну мережу). У розглянутих моделях, використовується 5 інтерфейсів Ethernet, у тому числі останній (Eth4) - є портом «WAN».

Всі порти (від 0-го до 4-го), доступні за іменами (наприклад, «Eth0»). При цьому, порти «Eth0» - «Eth3» з'єднані з ще одним «портом» vlan1 через віртуальний «свіч» (комутатор).

Кілька важливих команд

Коли ви перебуваєте в консолі, включите роутер. На питання про запуск «майстри», дайте відповідь «n» ( «Enter»). Якщо запитають пароль - це cisco. Наберіть команду (натисніть «Enter»):

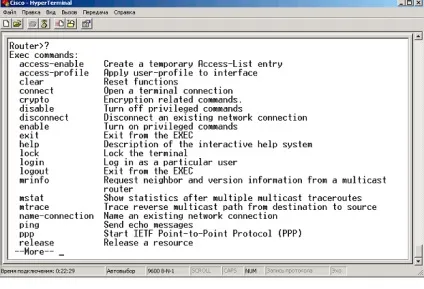

Виклик довідки командою «?»

включення режиму з «підвищеним» доступом (після її застосування, значок «більше» - зміниться на «грати»);

режим зміни налаштувань, «конфігурації» (будь-яка команда - вносить зміни негайно);

username ім'я privilege 15 secret пароль

замість слів «ім'я» і «пароль», підставте що-небудь своє (то, що буде використовуватися);

вихід з «режиму зміни налаштувань» (замість цієї команди, можна натиснути клавішу «Контрол» і «Z»);

зберегти зроблені зміни в постійну флеш-пам'ять роутера

Ще, є команда reload (перезавантаження). А також, erase (з атрибутом «startup-config», настройки - повністю скинуться до «заводським»).

Виконайте ці команди в зазначеному вище порядку. За замовчуванням, telnet-вимкнений, як і мережевий інтерфейс для графічної оболонки (SDM). Розглянемо, як настройка роутера cisco проводиться «в консолі».

Налаштовуємо циску через консоль

Налаштування DNS-серверів

Зайдіть в режим з підвищеним доступом (enable), потім - в режим «конфігурації» (conf t) «як розглянуто вище».

ip domain-lookup

без неї, доступ по іменах - неможливий.

Зауважимо, що DNS-сервер - може використовуватися внутрішній (вбудований в cisco)! За замовчуванням - він включений. А вимкнути, можна так: «no ip dns server».

ip name-server X.X.X.X

На цьому, настройка роутера cisco на DNS - повністю виконана (що було не складно, чи не так?). Можна зберегти зміни (командою «wr mem»).

Налаштування локальної мережі

interface Vlan1

перехід в режим настройки «порту» Vlan1;

ip address 192.168.D.1

ip virtual-reassembly

включили збірку фрагментних пакетів;

Сервер DHCP - за замовчуванням включений (вимикають командою «no service dhcp»). пишемо:

ip dhcp excluded-address 192.168.D.1 192.168.D.99

ip dhcp pool LAN

network 192.168.D.0 255.255.255.0

вказали параметри мережі;

dns-server 192.168.D.1

default-router 192.168.D.1

схоже, так треба :).

Потім, виконується «exit». В принципі, локальна мережа налаштована.

Включаємо графічний інтерфейс

Залишився останній штрих - дозволити управління через графічний інтерфейс. Якщо це не потрібно, даний блок - пропускаємо. Команди - будуть такі (в режимі «конфігурації»):

• ip http server
• ip http secure-server
• ip http authentication local /// без цієї команди, в «web-інтерфейс» - не потрапимо
• line vty 0 4
• privilege level 15
• login local
• exit

Тепер можна виконати «wr mem» і «reload».

Встановимо графічний web-інтерфейс

Будь-cisco роутер, може одночасно «розуміти» команди з консолі, і з web-інтерфейсу.

Для цього, на комп'ютер встановлюється модуль Java ( «Jre», качати з java.com), і програма графічного інтерфейсу (називається «SDM»). Зверніть увагу: «SDM» можна встановити на сам роутер (а не тільки в ПК), про що - додатково «запитають» при установці.

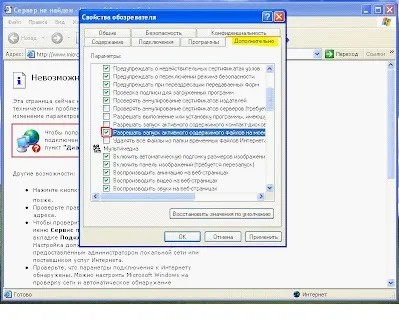

Примітка: на браузері, повинен бути знята заборона спливаючих вікон. Якщо це IE - включіть також і «запуск активного вмісту»:

Налаштування браузера EXplorer

Підключіть патч-кордом мережеву карту ПК до роутера (до будь-якого порту від «3» до «0»). Мережева карта комп'ютера - повинна бути в режимі «автоматичних» DNS і IP. Обесточьте роутер при підключенні (дотримуйтесь вимог електробезпеки)!

Розглянемо, що виходить, якщо запустити «SDM» на виконання.

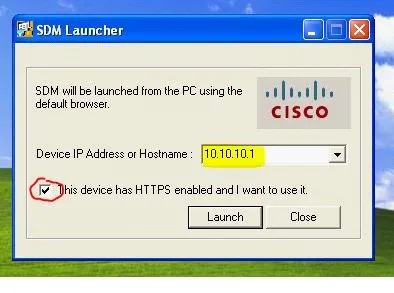

Тиснемо «Launch», далі - погоджуємося з сертифікацією. Бачимо вікно:

Входимо в Web-інтерфейс

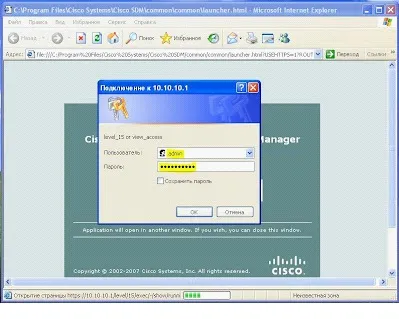

Де - вводимо логін і пароль (ті, що придумали раніше, при виконанні «username»). Погодьтеся ще раз з прийняттям сертифіката:

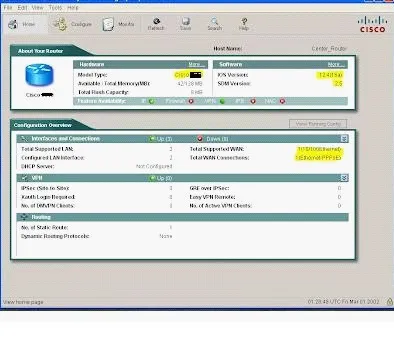

Через пару секунд, з'явиться «перша» вкладка - основне вікно «SDM»:

основне вікно SDM

Керівництво по інтерфейсу, знаходиться тут: www.cisco.com/en/US/docs/routers/access/cisco_router_and_security_device_manager/25/software/user/guide/SDM25UGD.html

Налаштування Інтернет підключення

Під «протокол DHCP», налаштувати - найпростіше:

• Interface FastEthernet4 /// подайте цю команду в режимі «конфігурації» (налаштовуємо 4-й порт)
• ip address dhcp /// сказали, що порт 4, отримує IP з зовнішнього DHCP;
• ip virtual-reassembly /// включили збірку фрагментних пакетів;
• duplex auto /// зрозуміло;
• speed auto /// теж зрозуміло;

І, все - буде працювати. Не забувайте зберігати конфігурацію. Ще, можна додати «ip cef» (для прискореної комутації).

Файервол, за замовчуванням - НЕ задіюється. Якщо ви його включите - трафік стане рівним «0» (заборонено - все). Тому, потрібно виконати дозволяють команди для брандмауера, і тільки потім - його можна включити (тут - не розглядаємо).

А якщо - PPPoE?

Тоді команди - були б наступними:

• interface DialerOne
• encapsulation ppp /// а що ж ще?
• dialer pool 1 /// зв'язали «DialerOne» з порядковим номером пулу;
• dialer group 1
• ppp authentication chap callin
• ppp chap hostname ім'я /// замінити «ім'я» на потрібне;
• ppp chap password 7 пароль /// замінити (так само).

На цьому - все виконано (не забувайте «запам'ятовувати» все настройки). Додатково, в «DialerOne» - можна було додати:

• mtu тисяча чотиреста дев'яносто-два /// втім, він - "не 0» і за замовчуванням;
• ip address negotiated /// для скидання і отримання IP при «перепідключенні»;
• fair-queue /// алгоритм якийсь (стохастичний, ось!) - рекомендують для ADSL.

Ці настройки - для випадків, якщо модем - включений в режимі «моста». Успішного роутінга!

На закінчення - настройка Wi-Fi

Будь Cisco роутер wifi роздає не гірше за інших. Йдеться, в тому числі, про моделі «871W». Шкода тільки, що відсутній «швидкий» 802.11 n. Але дві антени, працюють, як і належить, в режимі «2х2» (тобто, пара каналів - одночасно).

Правда, в разі web-інтерфейсу, без консолі повністю - не обійтися.

У режимі «конфігурації», потрібно виконати:

• no service dhcp /// вимикаємо;
• interface Vlan1
• ip address 10.77.244.197 255.255.255.224
• interface fastEthernet 0
• switchport trunk encapsulation dot1q
• switchport trunk allowed vlan add vlan1
• exit /// «порт» - був налаштований.

У графічному інтерфейсі, настройки виконують на вкладці «Configure»:

Зробіть вибір, як на малюнку ( «wireless»), натисніть «Launch Wireless App» (запустити «бездротове» додаток). Відкриється ще одне вікно браузера, де (до запуску мережі), можна налаштувати всі властивості:

Launch Wireless App

Як бачимо, мережа - виключена. Переходимо, перш за все, на останню вкладку ( «Сервіси»):

Тут, потрібно натиснути посилання «VLAN». І (в який з'явився) - «Routing»:

Налаштовуємо, як на рис. нижче:

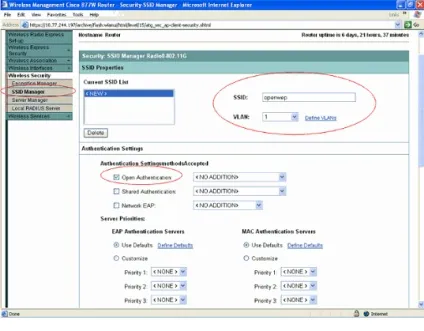

Тобто, «мережу» буде: 10.1.1.1/16. Тільки, не намагайтеся задати SSID. Переходимо до закладки «Security» -> «SSID Менеджер»:

Де - виконують настройки мережі (в тому числі, імені). По завершенні, натисніть «Apply». Бездротова мережа - почне функціонувати. Але зараз, Cisco роутер wifi-мережу - роздає «без захисту».

Можна включити шифрування (в закладці «Encryption Менеджер»):

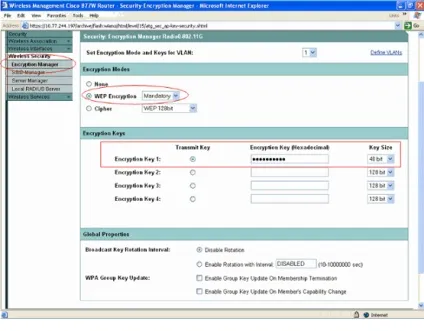

Вкладка Encryption Менеджер

Налаштовуємо DHCP for cisco

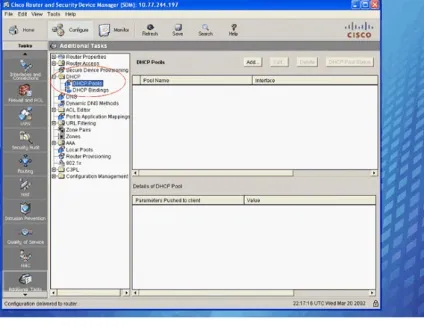

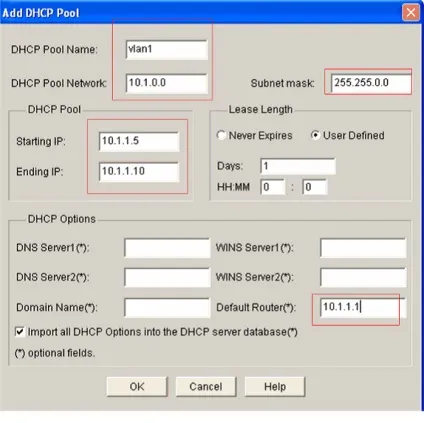

Розкривши список «DHCP», перш за все, видаліть вже існуючі (кнопка "Delete"). Створіть новий сервер «DHCP» (кнопкою «Add»), і налаштуйте, як на малюнку:

Додаємо DHCP for cisco

• Складно налаштовувати?
• Чи не є обов'язковими DNS всередині роутера і ідеальна швидкість роботи?

Тоді можливо, роутер Cisco Linksys (що-небудь з «верхніх» моделей) - стане хорошою альтернативою.
