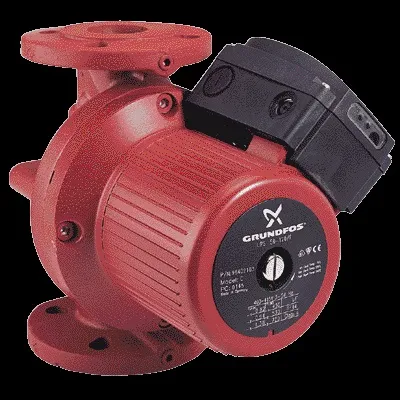

Циркуляційний насос
Зігріти приміщення можна старовинним способом за допомогою печі або каміна, можна в кожній кімнаті поставити електронагрівач, але таке опалення - тема не цього сайту. Наша тема - комфортні гідравлічні (рідинні) системи опалення, в яких циркулює теплоносій, зігріваючи будинок за допомогою опалювальних приладів.
Якщо загальна площа опалювальних приміщень обчислюється сотнями квадратних метрів і якщо ці самі метри займають кілька поверхів, то класичного опалення, заснованого на природній циркуляції теплоносія, буде не достатньо. І в цьому немає нічого дивного - тиск в системах з природною циркуляцією не перевищує 0,6 мПа. Підвищити тиск і поліпшити циркуляцію води в таких системах опалення можна лише двома способами - будувати замкнену систему трубами великого діаметру або ввести в неї циркуляційний насос. Труби великого діаметра обійдуться недешево, тому краще рішення в опаленні площ від 100-150 м2 - циркуляційний насос. Під якістю системи опалення розуміють здатність системи підтримувати комфортну температуру в будинку при температурі теплоносія низької настільки, наскільки це можливо. Тепло до опалювальних приладів передається по трубах, що з'єднує котел і радіатори в замкнуту мережу - систему опалення, через яку циркулює теплоносій.
Пристрій і принцип роботи циркуляційного насоса
Циркуляційний насос - невеликий агрегат, який встановлюється безпосередньо в трубопровід і забезпечує перекачку теплоносія по трубопроводу. Для систем опалення приватних будинків зазвичай застосовують насоси з так званим «мокрим ротором». Ці насоси так і називаються - циркуляційні. Циркуляційні насоси мають вузьку спеціалізацію - вони призначені для примусової циркуляції теплоносія (води) в замкнутих опалювальних системах. Циркуляційний насос складається з чавунного корпусу, всередині якого розташований ротор (обертається частина) і насаджена на ротор крильчатка. Ротор обертається - крильчатка просуває воду. Одне з основних правил монтажу насоса в системі: вісь ротора обов'язково повинна бути розташована горизонтально. Будучи встановленим в опалювальну систему, насос засмоктує воду з одного боку і нагнітає її в трубопровід з іншого за рахунок відцентрової сили, що виникає при обертанні крильчатки, у вступному патрубку виникає розрідження, а на виводном- компресія. При рівномірній роботі насоса рівень теплоносія в розширювальному бачку не змінюється, тобто з його допомогою підняти тиск в опалювальній системі не вдасться - для виконання цього завдання знадобиться повисітельний насос. Завдання ж циркуляційного насоса- в подоланні опору, що виникає на окремих ділянках опалювальних систем.
Переваги та особливості використання циркуляційних насосів
Типи циркуляційних насосів
Найбільш поширеними видами є насоси циркуляційні з "сухим" ротором і "мокрим" ротором.
До насосів циркуляційних з "сухим" ротором відносяться моноблочні, консольні, і Inline-насоси. Гарантовану герметичність даного виду насосів забезпечує наявність ковзного торцевого ущільнення. У конструкціях першого типу ротор не контактує з перекачується водою, його робоча частина відділена від електродвигуна кільцями ущільнювачів, виготовленими найчастіше з вугільного агломерату, рідше з нержавіючої сталі або кераміки, оксиду алюмінію або карбіду вольфраму (матеріал торцевого ущільнювача залежить від типу теплоносія). При запуску двигуна насоса ущільнювальні кільця обертаються по відношенню один до одного - між відполірованими і ретельно прагненням один до одного кільцями знаходиться найтонший шар водяної плівки, герметизирующая з'єднання за рахунок різниці тисків у зовнішній атмосфері і в опалювальній системі (в системі опалення тиск вище). Пружина штовхає одне кільце ущільнювача до іншого, в процесі експлуатації кільця зношуються і самоподгоняются один до одного, термін їх служби складе не менше 3-х років - вони більш ефективні, ніж сальникова набивка, яка б вимагала постійної мастилі і охолодженні. Насоси з сухим ротором видають гучний шум при роботі, тому їх встановлюють в окремому приміщенні з хорошою звукоізоляцією. При використанні сухого ходу зі легкими торцевими ущільненнями слід ретельно відстежувати наявність суспензій в перекачується воді і стан запиленості повітря в приміщенні, де встановлений сам насос. Робота «сухого» насоса викликає повітряні завихрення, що притягають частинки пилу - частинки пилу і суспензії в теплоносії можуть пошкодити поверхні кілець ущільнення, порушуючи їх герметичність. Незалежно від типу ущільнення, будь воно сальниковое або ковзне торцеве, в роботі «сухого» насоса відбувається їх руйнування, тому їм потрібна присутність рідини на роль мастила - при її відсутності руйнування торцевого ущільнення неминуче.
Для обладнання побутових систем опалення та водопостачання в даний час найбільшого поширення набули насоси циркуляційні з "мокрим" ротором.
Вони є регульованими і мають високу продуктивність, що дозволяє застосовувати в опалювальних системах трубопроводи меншого перетину, і легко управляти параметрами системи. Особливістю цих насосів є відсутність сальникових ущільнень, а також мастило та охолодження вбудованого електродвигуна переміщуваної рідиною. Всі моделі насосів "мокрого" типу не вимагають центрування при монтажі, не вимагають технічного обслуговування протягом багатьох років. Вони безшумні, на відміну від насосів "сухого" типу, де для охолодження зовнішніх електродвигунів використовуються досить гучні вентилятори, роками не вимагають обслуговування, їх простіше ремонтувати і налаштувати проектор.
Єдиним недоліком насосів з "мокрим" ротором є малий К.К.Д. (Не більше 50%), що і визначає тільки побутову сферу їх застосування. Втім, витрати на втрати енергії абсолютно некритичні, і цілком окупаються безперечними перевагами даного виду насосів, незамінних для обладнання систем опалення та гарячого водопостачання для заміських будинків.
Конструкція циркуляційних насосів з "мокрим ротором"
Сучасні «мокрі» циркуляційні насоси мають модульну конструкцію:
- корпус насоса;
- електромотор зі статором;
- коробка з Клемники;
- робоче колесо;
- картуш, що містить ротор і вал з підшипниками.
Єдиний блок картуша дозволяє легко усувати при пуску накопичився в корпусі насоса повітря, а сама модульна схема конструкції полегшує ремонтні роботи - досить лише замінити несправний модуль на новий.
Як встановити циркуляційний насос. Правила монтажу
Циркуляційні насоси в сучасних закритих системах (з мембранним баком) краще встановлювати на зворотному трубопроводі і якомога ближче до розширювального мембранного баку. Найбільш поширена помилка - неправильна установка насоса на трубопровід, яка може привести до значного зменшення терміну служби насоса або виходу його з ладу. Він повинен встановлюватися так, щоб вал двигуна займав горизонтальне положення. Клемний модуль насоса повинен перебувати зверху. Система обов'язково повинна бути промита, видалені тверді частинки. Перед пуском насоса з ручним регулюванням часто забувають його развоздушіть, що фактично призводить до «сухому ходу». Після видалення повітря з насоса і включення його через кілька хвилин роботи необхідно зупинити насос і повторно развоздушіть його.
Що таке байпас? Байпас, застосовуваний в системах опалення, являє собою невеликий відрізок трубопроводу, що встановлюється паралельно запірної та регулюючої арматури, його завдання - перемикання системи опалення на природну циркуляцію при збої в енергопостачанні і поломки насоса. Для нормальної роботи опалювальних приладів діаметр труби байпаса повинен бути рівним діаметру стояка, в який врізається. Порядок установки приладів на байпасе, у напрямку теплоносія: фільтр, зворотний клапан (якщо необхідний) і циркуляційний насос. Для ефективної роботи «мокрого» насоса і для запобігання накопичення повітря байпас встановлюється строго горизонтально. Про всяк випадок серед встановлених на байпасе приладів можна встановити автоматичний відвідників повітря - в будь-яке місце, не має значення, але у вертикальному положенні. Переваги автоотводчіка повітря перед класичним краном Маєвського - випуск і подальше перекриття цього приладу виробляється автоматично.
Найбільшими постачальниками побутових і промислових насосів для систем опалення на ринкеУкаіни є італійська компанія «DAB» і датська «Grundfos».
Купівля циркуляційного насоса невідомої фірми веде до великого ризику виходу насоса з ладу і, отже, «розморожування» системи, до значних матеріальних збитків, пов'язаного із заміною радіаторів опалення, котла та ін.
