Цифровий потік передачі даних e1

Цифровий потік передачі даних E1 відповідає первинного рівня європейського стандарту (Ex) цифрової ієрархії PHD *.

* Plesiochronous Digital Hierarchy, або PHD, перекладається як плезиохронная цифрова ієрархія і є цифровим методом передачі даних і голосу, заснованим на:

  • тимчасовому поділі каналу (тимчасове мультиплексування, TDM);
  • технології подання сигналу за допомогою імпульсно-кодової модуляції.

Цифровий потік передачі даних e1

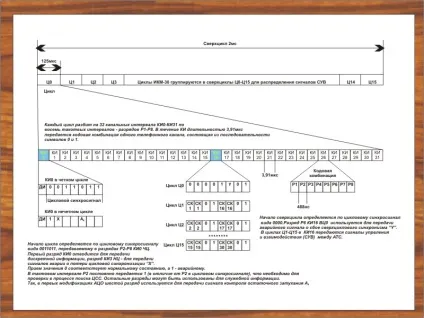

Формат кадрів і цикл потоку E1

Передані по лінії E1 дані організовані в кадри. Кожен з них містить 256 біт, які розділені на 32 тимчасових інтервалу (або тайм-слота). Ці тайм-слоти, в свою чергу, мають кожен по 8 біт і містять дані, що передаються.

Названі 32 канальних інтервалу нумеруються від 0 до 31. За допомогою тридцяти з них (1-15, 17-31) проводиться передача трафіку (наприклад, голоси), а останніх двох - нульового (0) і шістнадцятого (16) - передається службова інформація (передача синхронізацій і сигнальних повідомлень викликів).

Швидкість передачі - 8000 кадрів / с. А це означає, що для кожного тайм-слота (каналу) забезпечується смуга 64 Кбіт / с.

Відзначимо, що з названих вище каналів (нульового і шістнадцятого) для службової інформації тайм-слот 0 зарезервований, а ось 16-й тільки рекомендований, не обов'язковий. А тому передача голосу, даних може здійснюватися за допомогою слотів 1-31.

Завдання тайм-слота 0

Двома основними завданнями, для яких використовується тайм-слот 0, є:

  • передача допоміжної інформації;
  • мультикадра.

Передача допоміжної інформації

У кожному непарному кадрі цей тайм-слот 0 містить допоміжну інформацію, яка включає:

  • біт 1, служить в основному для виявлення помилок за допомогою функції CRC-4 (циклічний надлишковий код, CRC);
  • біт 2, завжди має значення 1 і даний факт використовують алгоритми вирівнювання кадрів;
  • біт 3, застосовується для індикації віддаленої тривоги: повідомляє обладнання, що знаходиться на іншому кінці каналу про втрату вирівнювання кадрів або відсутності вхідного сигналу;
  • всі інші біти, які позначаються Sa4 - Sa8, призначені для використання в окремих країнах. Доступність цих бітів для користувачів регулюється угодою про значення бітів. Загальна смуга, яка виділяється для бітів Sa4 - Sa8, становить 4 Кбіт / с.

мультикадра

Мультикадра - це більші структури, які організовуються без розширення смуги кадрів для збільшення обсягу корисної інформації.

Два типу мультикадров, використовуваних в загальному випадку:

  • 256N. містить 2 кадри (парний і непарний). Такі мультикадра в основному використовуються там, де для користувачів доступний тайм-слот 16.
Кількість тимчасових інтервалів для передачі корисної інформації - максимум 31 (значення максимальної корисної смуги - 1984 Кбіт / с);
  • 256S. містить 16 кадрів. Такі мультикадра в основному використовуються там, де тайм-слот 16 служить для наскрізної передачі сигналів з використанням внутріканальной сигналізації (CAS).

Кількість доступних тайм-слотів - максимум 30 (значення максимальної швидкості - 1920 Кбіт / с).

Характеристики інтерфейсу E1

Електричні характеристики стиків цифрових інтерфейсів передачі даних або голосу через канали E1 описуються стандартом G.703.

Загальна пропускна здатність (номінальна бітова швидкість) E1 становить 2048 кбіт / с (або 2,048 Мбіт / с). Схема кодування двополярного високощільна (HDB3).

Також інтерфейс E1 характеризується окремими лініями прийому і передачі:

  • на прийом і передачу по одному коаксіальному кабелю (опір становить 75 Ом);
  • на прийом і передачу по одній симетричній кручений парі (опір становить 100 ... 120 Ом).
