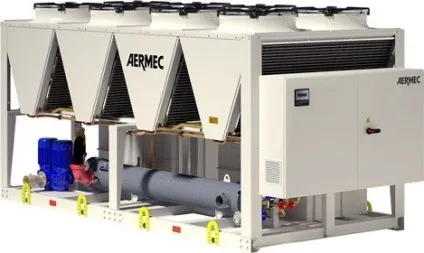

Чиллер (chiller) принцип роботи

Що таке чиллер?

Чиллер (від англ. Chiller) - це холодильна машина служить для охолодження рідини (вода або гліколева суміш) в системах вентиляції, кондиціонування, а також у виробничих процесах.

конструкція чилера

Конструктив чилера це: компресор (поршневий, ротаційний, спіральний, гвинтовий або турбінний), випарник (пластинчастий або кожухотрубний), конденсатор (пластинчастий або кожухотрубний), терморегулюючий вентиль (електронний або механічний). Дані компонети закріплені на одній рамі і обв'язані мідними фреонопроводов по яких циркулює фреон, так званий холодильний агент. Для управління всіма елементами чилера використовується контролер з дисплеєм. У деяких модифікаціях холодильна машина може мати вбудований гідравлічний модуль складається з одного або двох насосів (робочий або резервний), бака акумулятора і розширювальних бачків для забезпечення циркуляції охолодженої рідини між споживачами холоду і чилера.

Принцип роботи холодильної машини

Основним принципом роботи чиллера є парокомпресійний холодильний цикл - це теоретична основа роботи всіх холодильних машин. Не вдаючись в подробиці можна коротко описати цей цикл наступним чином: перегрітий фреон (холодильний агент) в газоподібному стані надходить в компресор, стискається до тиску конденсації, потім надходить в конденсатор (повітряний або водяний) відводить тепло в навколишнє середовище і охолоджуючись при цьому до температури нижче конденсації переходить в рідкий стан, після чого за допомогою терморегулюючого вентиля дросселируется в випарник забираючи тепло від охолоджувальної рідини, тим самим знижуючи її температуру. Далі процес повторюється.

Види холодильних машин

За виконання розрізняють такі види чиллерів. моноблочні чиллери з повітряним або водяним охолодженням конденсатора, компресорно-випарні агрегати з виносним повітряним конденсатором. Моноблочні чиллери з повітряним охолодженням зазвичай встановлюються зовні будівлі на даху або поруч на землі. Чилери з водяним охолодженням встановлюються внтурі будівлі в технічному приміщенні, але для охолодження конденсатора потрібно підведення охолоджувальної рідини від виносної градирні або іншого джерела.

моноблочний чиллер

Являє собою холодильний агрегат складається з єдиного блоку, який включає в себе основниее елементи, такі як компресор, випарник, терморегулюючий вентиль, конденсатор, клапани високого і низького тиску, фреонові рессивери, а так же силовий щит з системою управління. Моноблочні чиллери можуть бути зовнішнього виконання з повітряним охолодженням конденсатора і внутрішнього, де конденсатор прохолоджується водою або гліколевої сумішшю.

Чилери з повітряним охолодженням

У складі даної холодильної машини додатково до основних конструктивних елементів встановлюються осьові або відцентрові вентилятори для охолодження конденсатора. Чилера з осьовими вентиляторами встановлюються зовні будівлі на покрівлі або поруч на землі, по можливості місця розміщення. Застосування відцентрових вентиляторів дозволяє розташовувати холодильний агрегат всередині будівлі, відведення теплоти від конденсатора на вулицю здійснюється по воздуховодам, які кріпляться до чиллеру.

Чилери з водяним охолодженням

Мають моноблочний конструктив без вентиляторів, охолодження конденсатора відбувається за допомогою води або гліколевої суміші. Місцезнаходження холодильних машин завжди всередині будівлі на спеціальному технічному поверсі. Для відводу тепла від води або гліколевої суміші зазвичай застосовують рідинні градирні
