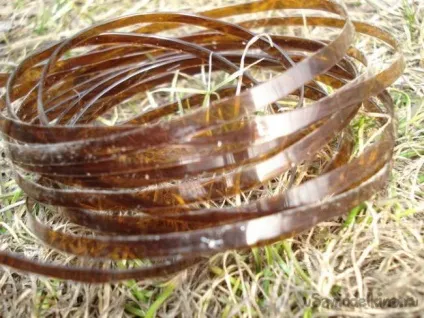

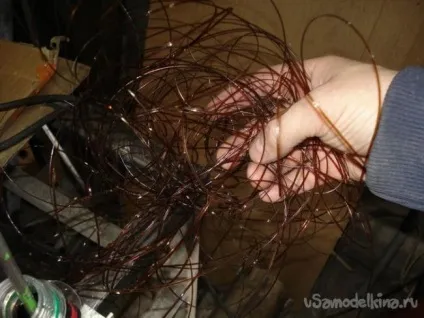

Бутилкорез для отримання термоусадочної мотузки

Ось і прийшла весна, необхідність в підв'язувальний матеріалі, в своєму дворі або на дачі, сильно зросла. У мережі інтернет є досить багато описів саморобних пристроїв для розпускання пластикових пляшок на чудові термоусадочні мотузки. Всі ці пристрої мають однаковий принцип дії, але різний вигляд, матеріал і спосіб виготовлення.

Я теж вирішив повторити один з найбільш вдалих і простих, на мій погляд, варіантів, але на жаль з якоїсь причини його робота мене не влаштувала, постійно рвалася нитка, плавала ширина різу. Довелося доопрацювати конструкцію під себе отримавши бажаний результат роботи механізму і як наслідок на світ з'явився ще один варіант для загального огляду.

ПУНКТ 1. Список необхідних матеріалів та інструментів.
1. Куточок алюмінієвий
2. Гвоздь 200 мм. плашка М6
3. Лезо від будівельного ножа
4. Гайки, шайби
5. Дриль, свердло d = 6 мм, d = 3 мм
6. Болгарка
7. Напильник, надфіль, наждачний папір.

Пункт 2. Виготовлення.

Докладаємо лезо на куточок, заточуванням впритул в кут. намічаємо точку свердління під кріпильний отвір.

Відзначаємо лінію відрізу.

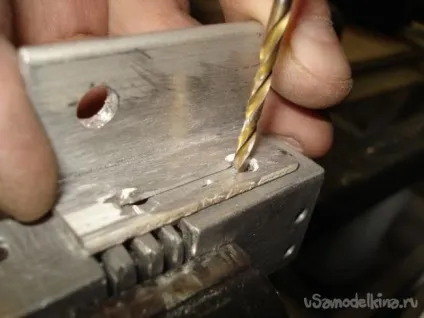

Свердлимо отвір d = 6 мм. і відпилюємо заготовку.

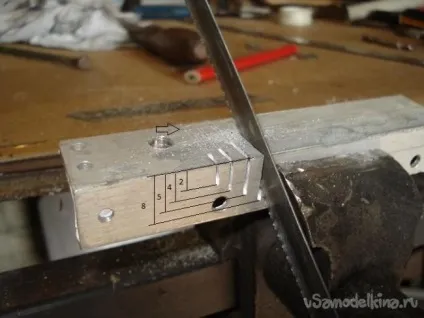

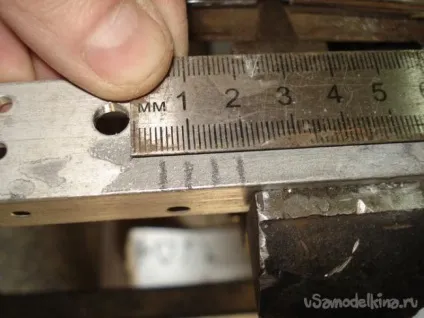

Робимо розмітку під запили з кроком 5 мм від краю отвору.

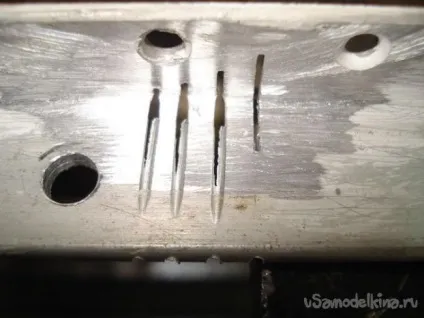

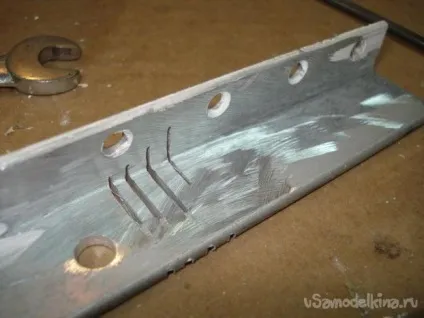

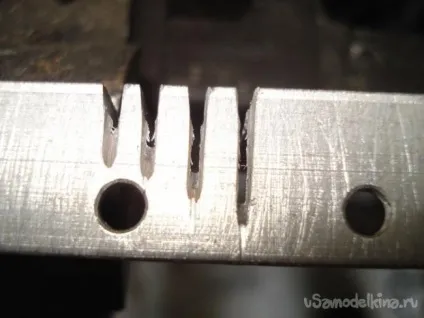

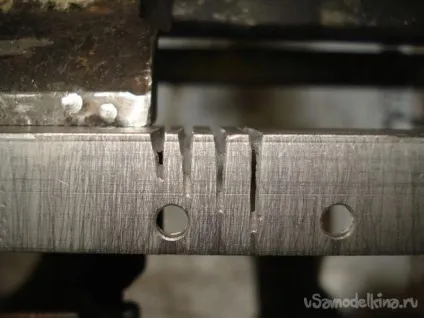

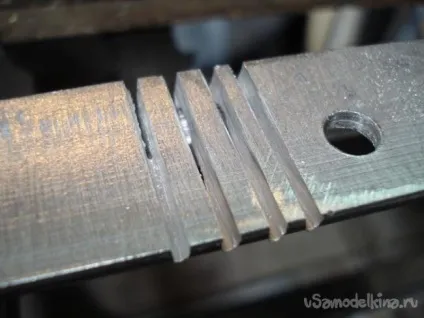

Запилюють пилкою по металу або відразу болгаркою (диск товщиною 1-1,2 мм). По одній стороні куточка, запили повинні відповідати розмірам передбачуваної (бажаної) ширини нарізки майбутніх ниток (мотузок), на фото приблизні розміри, кожен робить під себе. На іншій стороні запив робиться практично на повну ширину куточка, залишаємо 1-2 мм. перемички.

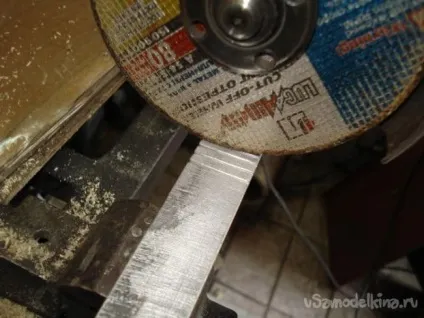

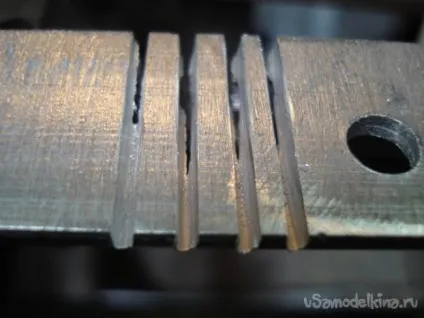

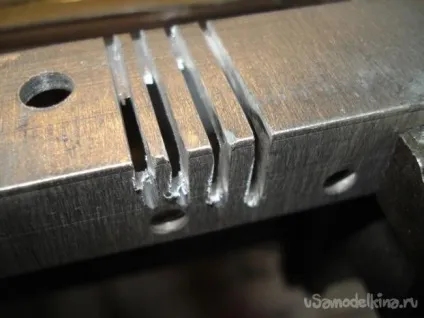

Болгаркою доробляємо прорізи.

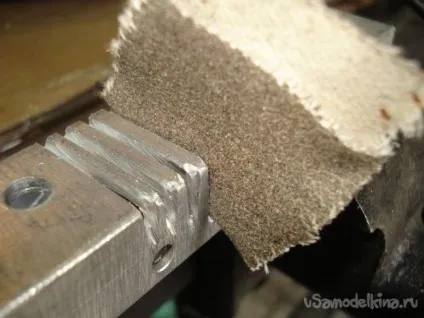

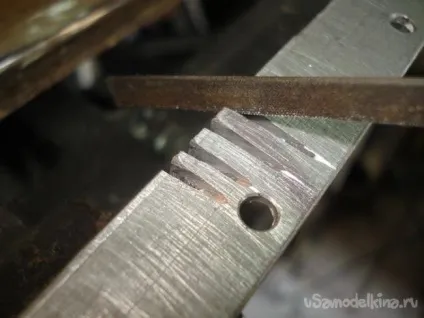

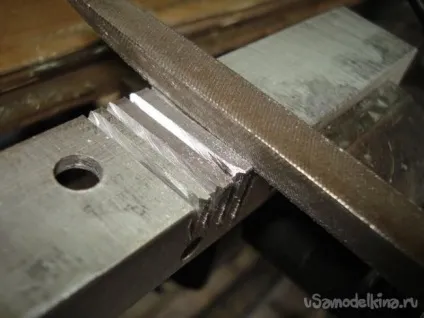

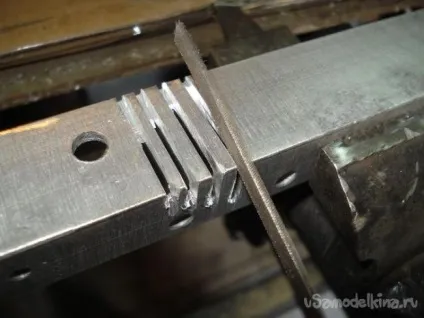

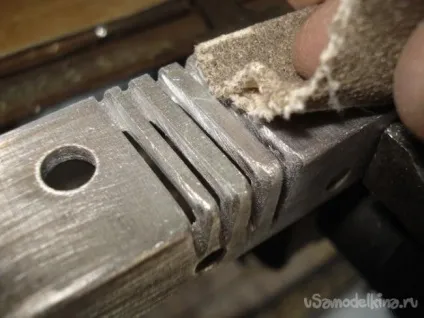

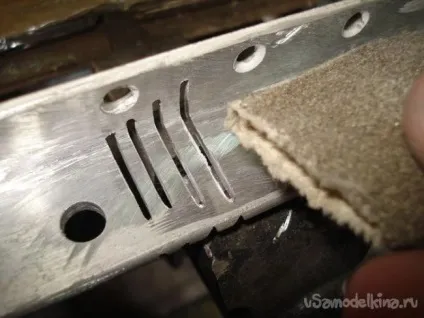

Дуже важливо все обробити напилком і наждачним папером, щоб не було ні найменшого зацепа під час протягання нитки.

Скругляются всі кути.

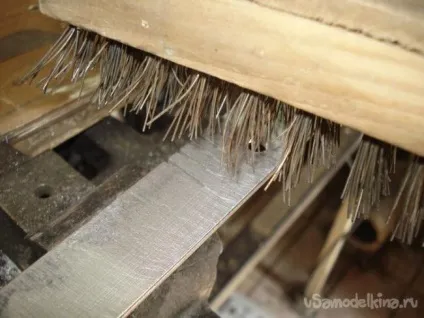

Стружку добре видаляє жорстка металева щітка.

На схемі: Бажано за допомогою болгарки видалити скругление всередині куточка, щоб лезо впиралося в стінку, а не в скругление.

Вид куточка до проточки.

Вид після проточки заокруглення.

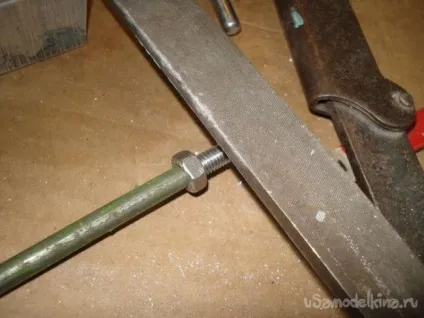

Виготовимо вісь з цвяха двохсотки, його діаметр 6 мм. Нарізаємо 15-20 мм. різьблення М6.

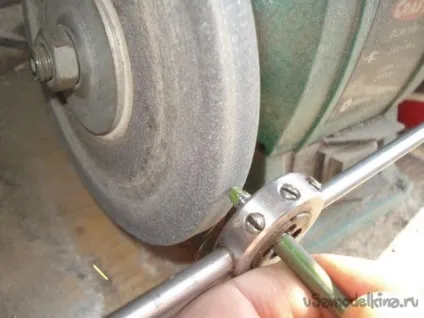

Сточив вістря не знімаючи плашку.

Відразу виправимо пошкоджену різьбу.

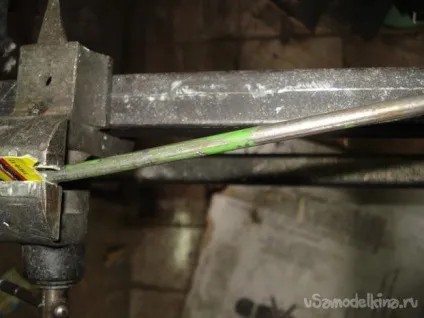

ВАЖЛИВО - трохи зігнути вісь, це повинно поставити кут різу і одночасно автоматичну подачу заготовки пляшки.

Якщо різьблення не входить в отвір ножа, то можна підточити трохи різьблення.

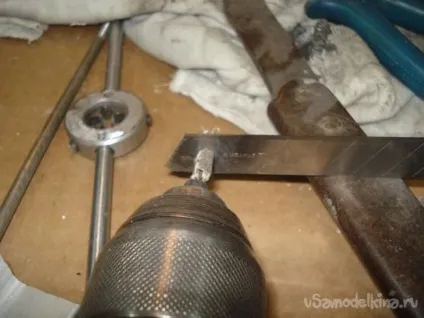

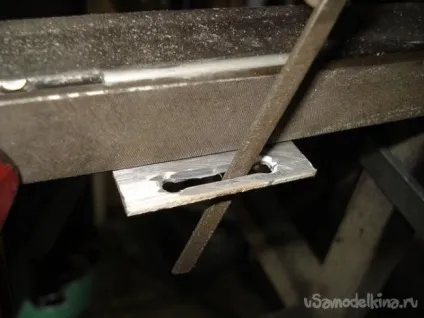

Або розточити трохи отвір в ножі, саморобним свердлом з наждачним папером.

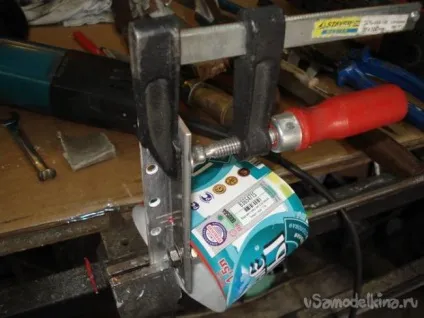

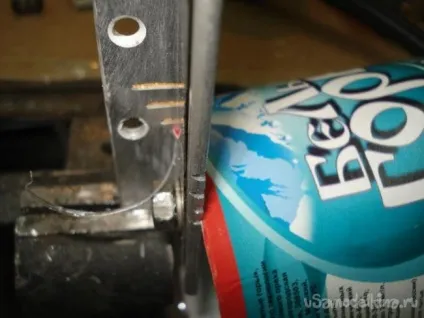

Все добре увійшло, встановлюємо шпильку з шайбами на місце. Фіксуємо механізм в лещатах.

ПУНКТ 2. Перевірка в роботі.

Результат виявився незадовільний, постійно змінюється товщина одержуваної нитки і як результат частий обрив.

Причиною цього вважаю трохи неправильний кут атаки ножа, якщо підкласти 0,1-0,2 мм. підкладку ззаду леза, то при нарізці нитка, матеріал пляшки буде сам проситися на ніж. а не намагатися зіскочити з нього.

Але я не став йти легким шляхом і переробив механізм подачі пляшки на різав.

Якщо у Вас відразу все вийшло, все ріже ідеально, то вітаю. Тим у кого проблеми, Новомосковський далі.

ПУНКТ 3. Доопрацювання.

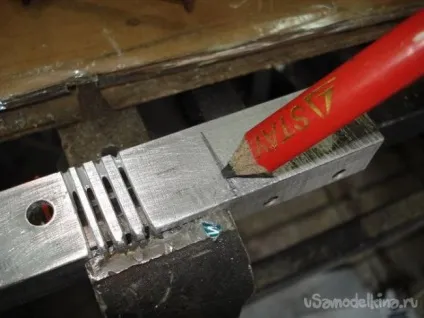

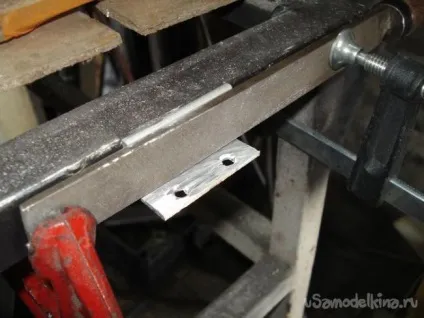

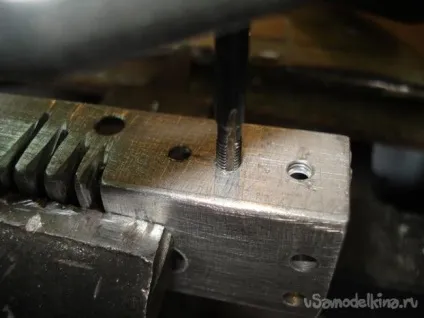

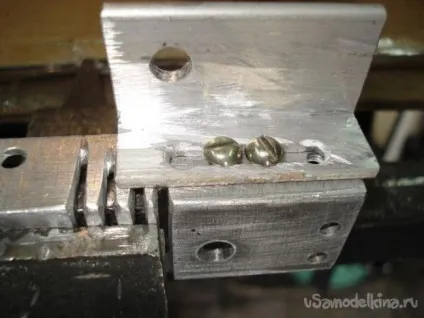

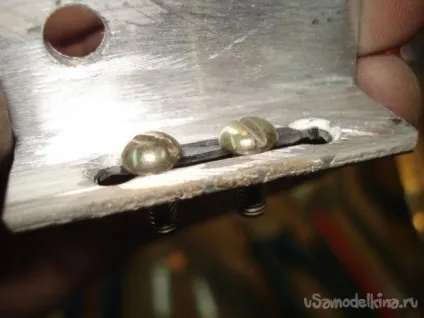

Відпилюємо куточок завдовжки 45 мм.
