Буржуйка з газового балона - типи, конструкції, технології спорудження

Автономна система опалення найчастіше використовується для обігріву основного будинку. Але на заміській ділянці є і службові будівлі, які опалювати необхідно епізодично. Тобто, тільки в тому випадку, якщо в них буде знаходитися людина. Наприклад, гараж, який ви відвідує лише в разі потреби, для того, щоб повозитися з автомобілем. У холодну пору року займатися цими справами в приміщенні, де мінусова температура, ніхто не буде, але і обігрівати гараж постійно теж немає сенсу. Тому можна скористатися двома варіантами: встановити електрообігрівач або спорудити піч, яка буде працювати на твердих видах палива. Другий варіант економічніше, особливо, якщо виготовити цей прилад своїми руками. Найпростіша конструкція в цьому випадку - буржуйка з газового балона.

Чому з газового? Вся справа в тому, що такі балони виготовляють з дуже товстого металу, так що грубка ваша прослужить дуже довго і не прогорить. Але найважливіше, що дана конструкція настільки проста, що її виготовлення може подужати будь-який чоловік, який має навички роботи зі зварювальним апаратом (електричним). Без цього, на жаль, спорудити піч просто не вийде. Чому? Тому що основна вимога до конструкції даних печей - повна герметичність. А вона забезпечується добре проварені швом.

Принцип роботи і пристрій

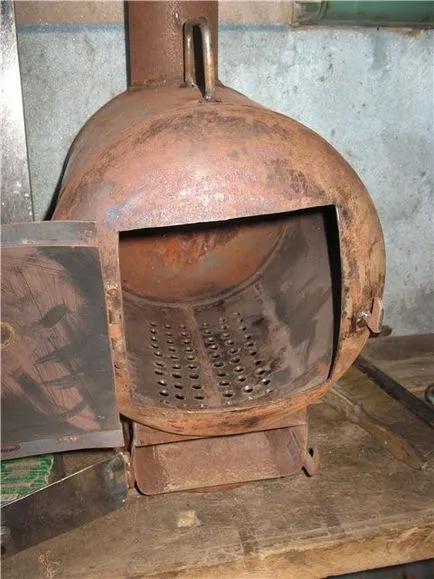

По суті, ви повинні спорудити звичайну буржуйку, конструкція якої досить проста. У ній повинно бути двоє дверцят: одна для топки, друга для зольника (вона буде виконувати функції засувки піддувала). Димохід, який може врізатися в корпус балона або ззаду або зверху.

А принцип роботи такої буржуйки досить простий. Необхідно закласти всередину топки на колосникові грати дрова, запалити їх і спостерігати, як нагрівається металевий балон. Гідність такої печі з газового балона - це швидкий розігрів. Метал швидко нагрівається, передаючи тепло в приміщення. Але, на жаль, він і швидко остигає, тому доведеться стежити за наявністю палива в топці і періодично проводити його закладку. При цьому ККД нагрівального приладу досить низька, що збільшує витрату палива і знижує ефективність роботи.

Увага! Щоб збільшити ефективність обігріву приміщення, фахівці рекомендують облицьовувати металевий корпус печі цеглою (не обов'язково вогнетривким). Важливо між металевим корпусом і цегляною кладкою залишити невеликий зазор - 5-10 см.

І ще один момент, який стосується збільшення теплової віддачі буржуйки. Для цього найкраще димар не встановлювати вертикально, скорочуючи його розміри. Оптимальний варіант - зробити трубу ламаної, щоб вона якомога більше зайняла простору. Для цього її проводять під стелею або уздовж стін.

Таку піч встановлюють в підготовлене для неї місце, під'єднують димохід, закладають дрова, підпалюють їх і перевіряють всю конструкцію на коректність роботи. Зазвичай проблем з цим виникнути не повинно.

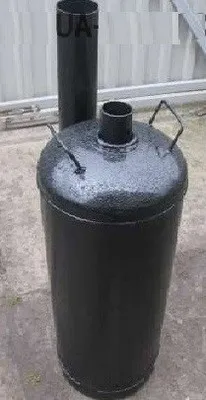

вертикальна

По суті, вертикальна конструкція відрізняється лише тим, що встановлюється балон вертикально. Все наповнення залишається тим же. Правда, можна обійтися без ніжок. Але і тут є два варіанти виконання, про які можна сказати так:

Перший складний в плані різання і зварювання, але зручний в збірці.
Другий, навпаки, практично повна відсутність процесів різання, але досить складний в проведенні складальних робіт.

Перший робиться точно так же, як горизонтальний варіант. Тобто, зрізається кришка, всередину балона встановлюється решітка, можна кришку встановити на місце, частіше встановлюють вирізаний з металевого листа млинець. Звичайно, збоку буржуйки доведеться вирізати два отвори: під піддавали і під топкову камеру.

Другий варіант - немає необхідності зрізати кришку, можна колосникові грати встановити через вирізаний отвір для завантаження палива. Вся складність полягає в тому, що установка і кріплення решітки - процес дуже незручний. Тому ви самі повинні вирішити, яким з двох варіантів скористатися.

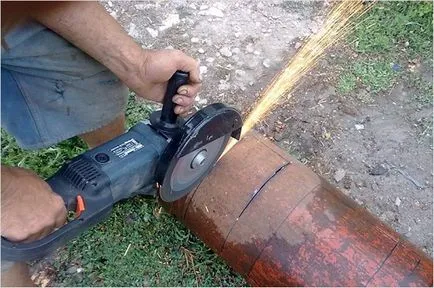

Різка газового балона

ракетна піч

Існує різновид вертикальної конструкції, так звана ракетна піч з газового балона. Чим вона відрізняється від традиційної буржуйки?

По-перше, підвищеним ККД. За рахунок чого це відбувається? За рахунок того, що всередині балона гаряче повітря і чадні гази рухаються по складній і довжиною траєкторії. Тим самим збільшуючи площу обігріву.
По-друге, в самій конструкції внесені зміни, а, точніше сказати, доповнення. Всередину балона по центру вставлена квадратна труба, яка виводиться знизу відведенням з металевої ємності. Краї труби не заварені, вони відкриті. Зовнішня є топкою, внутрішня відкритим димоходом, через яке тепле повітря потрапляє в камеру балона.
По-третє, димохід підключається не до верхньої частини установки, а до нижньої. Тому що потоки чадних газів, диму і теплого повітря будуть наповнювати сам балон зверху, прямуючи вниз.

Щоб ви зрозуміли остаточно, як все це працює, і як все це вам доведеться зібрати, подивіться фото реактивної печі з газового балона.

Принципова схема роботи реактивної грубки

По суті, це звичайна схема зібраної своїми руками реактивної печі. Схема на вигляд проста, але в реальності це досить складна конструкція. Подивіться, скільки необхідно додаткових вузлів і деталей. Тут не тільки виведений знизу димохід і встановлена всередину труба. Тут доведеться подбати про топливнике, про дверцятах і піддувалі. Зверніть увагу, що повітря надходити повинен з двох позицій.

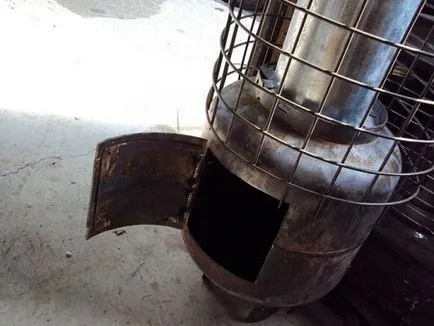

І ще одне фото - піч ракета з газового балона в натуральному вигляді (НЕ схематично).

Чому ця конструкція отримала таку назву? Існує величезна кількість домислів, легенд і вигадок. Наприклад, вважалося, що конструкція грубки дуже схожа на принцип роботи двигуна від літака МІГ-25. Звичайно, це повний абсурд. Вся справа в тому, що в неправильному режимі роботи, цей агрегат починає шуміти, як ракета. Такий, знаєте, свистячий звук. Правильно налаштований прилад як би шелестить, у нього такий шепоче звук. Ось звідси і назва.

Чому з газового балона зробити ракету найпростіше?

По-перше, це вже готова ємність, виготовлена в заводських умовах.
По-друге, у нього товсті стінки.
По-третє, доведеться проводити різання всього лише в трьох місцях: під топку, під димохід, і зрізається дно балона, яке потім встановлюється на місце.

Всі інші елементи виготовляються просто з металевих виробів. Це добре видно на фото. Найважливіше - точно скомпонувати всі вузли в один прилад, витримавши необхідні розміри.

Піч для лазні з балона

Як правильно топити ракетну піч

Це прилад топитися, як і печі тривалого горіння. Тобто, на теплу трубу. Тому спочатку в топку треба покласти бистрогорящего паливні матеріали. Наприклад, папір, картон, солому, очерет та інше. Як тільки димохід стане трохи теплим, можна закладати дрова чи вугілля.

На жаль, ракету не можна назвати саморегулюючим опалювальним агрегатом. Під кожне паливо її доведеться підлаштовувати. Це робиться ось так:

Дверцята піддувала відкривається повністю.
Топковий режим доводиться до штатного.
Як тільки грубка загуде, починаємо прикривати піддавали доти, поки гул не перейде в шепіт.

Ось такі печі буржуйки з газового балона (креслення можна знайти в Інтернеті) сьогодні можна зробити своїми руками.
