Конструкція свердловини будова і з чого складається свердловина
Типовим об'єктом водозабору вУкаіни завжди був колодязь. Але в даний час все більшу популярність отримують свердловини. У чомусь причиною такого явища стає погіршення екологічної обстановки, пов'язане з життєдіяльністю людини - якість рідини з верховодних джерел вже не задовольняє споживача. Конструкція свердловини дозволяє виробляти забір води з глибинних водоносних пластів, що мають більш потужні фільтруючі шари грунту.
Основні елементи водозабору
Будова типовою свердловини включає в себе наступні пристрої:
- шурф - отвір в грунті, що виконується бурінням;
- обсадна колона - пристрій, що охороняє стінки шурфу від обвалення, на нижньому кінці обсадної колони влаштовується фільтруючий ділянку;
- донний гравійні фільтр, що виробляє первинну фільтрацію води і перекриває нижній торець обсадної колони від проникнення або і піску;
- живить труба - труба меншого діаметра всередині обсадної колони, на нижньому кінці оснащується, в ряді випадків, фільтром тонкого очищення, верхнім кінцем приєднується до насоса для відкачування води;
- можливий і часто застосовується спосіб застосування заглибних або глибинних насосів не в зовнішньому виконанні, а розміщуються безпосередньо всередині обсадної колони. У цьому випадку подача води наверх проводиться по шлангу. Водозабір робиться також через фільтр тонкого очищення, зміцнюваний безпосередньо на насосі;
- зворотний клапан - пристрій для підтримки стовпа води в забірної трубі при використанні зовнішніх відцентрових насосів;
- оголовок - служить для захисту її гирла від попадання сторонніх предметів і сміття. Також виконує додаткові функції - герметизація водозабору, збільшення дебету свердловини за рахунок можливості створення негативного тиску при відкачці води, надійне кріплення підвісного обладнання та електропроводки до занурювальних насосів, спрощений перехід з розміру на розмір труб між водозабірної трубою і системою водопостачання будинку.
колона обсадная
Встановлюється після закінчення буріння і розкриття водоносного шару. Часто установка обсадної колони проводиться по ходу буріння свердловини, що залежить від характеристики прохідних грунтів, на пухких і піщаних грунтах паралельне обсаджування неминуче.

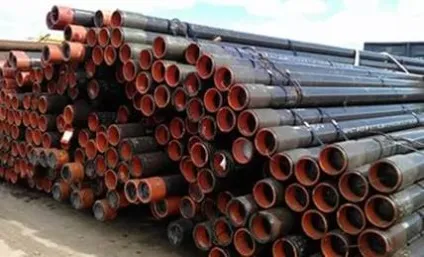

Рис.1. Труба обсадна муфтова сталева
З'єднання обсадних труб в колону проводиться в міру заглиблення шурфу. Може застосовуватися як збірка із застосуванням спеціальних муфт або безпосередньо трубу до труби на трубах з висадженими кінцями і нарізаною різьбою - з одного кінця (на висадці) внутрішньої, на другому зовнішньої.

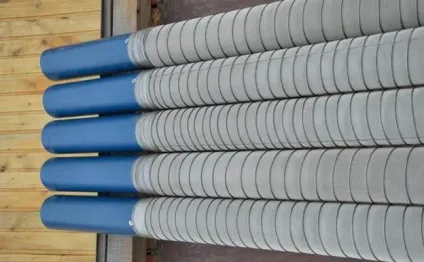

Рис.2. Труба обсадна з полівінілхлориду з висадженими кінцями
При підборі розмірів труб для обсадження стінок враховується необхідний дебет свердловини. Дбайливий господар віддасть перевагу застосувати збільшений діаметр обсадження, передбачаючи надалі можливість установки всередину нової обсадки, коли стара зноситься і вийде з ладу. Це називається «ремонтний розмір».
фільтруючі пристрої
Система фільтрації складається з донного гравійного фільтра і фільтруючих елементів на першій трубі колони.
донний фільтр
Цей елемент потрібно виконати безпосередньо після закінчення процесу буріння. Щоб влаштувати такий фільтр потрібно засипати в гирлі свердловини кілька відер гравію в суміші дрібної і середньої фракцій, потім кілька разів підняти і опустити обсадних колон. В результаті таких дій гравій просиплется в затрубний простір і створить надійний замок від проникнення мулу і піску всередину обсадки.
Фільтр на обсадці
Такі фільтри влаштовуються на нижній секції обсадної труби. Для цього на ній виконуються отвори, які можуть мати різний вигляд:
- перфорований у вигляді отворів діаметром 12 - 15 мм в стінках труби;
Рис.3. Дротяний багатошаровий фільтр на перфорованої трубі, намотування захищена від зсуву зварюванням поздовжнім швом
- щельовідні, у вигляді поперечних або поздовжніх щілин, які можуть бути виконані із застосуванням «болгарки» безпосередньо на місці виконання робіт;
Рис.4. Сітчастий щельовідні фільтр для свердловини
- вирізкою отворів з установкою поздовжніх ребер, якщо фільтруючий елемент виконується нержавіючої дротом або з установкою спіральних ребер, якщо для фільтра застосовується сітка.
У міру засмічення фільтрів, а це неминуче, проводиться розгойдування свердловини для їх очищення. Найбільш інтенсивне замулювання водозабору відбувається при тривалому його просте.
Від правильного вибору агрегату для відкачування води з свердловини залежить, наскільки ефективним буде вся будова.
Основними типами насосів для свердловин є:
Параметри первинного вибору насоса наступні:
- Відповідність зовнішнього діаметра агрегату внутрішньому діаметру обсадної труби - він повинен бути менше приблизно на 15 - 20 мм.
- Потужність насоса повинна бути оптимальною для даної свердловини, її дебіту і потреби у воді.
- Висота стовпа - характеристика, що говорить про здатність агрегату піднімати воду на певну висоту. Для глибоких водозаборів рекомендуються глибоководні насоси. Важливо! Ці пристрої не можуть працювати без води, при спробі перевірити його насухо, він миттєво вийде з ладу.
- Продуктивність (л / год) - основний показник, що враховується при підборі насоса, він повинен бути не менше величини максимального одноразового споживанні води в господарстві.
Увага! У свердловинах не можна застосовувати вібраційні насоси, які приводять їх до руйнування під дією вібрації насоса, особливо якщо настає явище резонансу.
Зворотній клапан
Служить для збереження стовпа води в забірної трубі. Застосовуються різні конструкції: пелюсткові, кульові та інші. Забезпечує наявність води в робочій камері відцентрового поверхневого насоса, без чого його робота неможлива. Складається з корпусу і робочого клапана.
висновок
Сучасна свердловина складається з ряду послідовно розташованих вузлів і агрегатів, що дозволяють не тільки викачувати воду з підземних посудин, а й виробляти її попередню фільтрацію. Такий напрям у водопостачанні представляється перспективним і має велике майбутнє.
