Мета: вивчення особливостей конструкцій і способів застосування інструментів для ліквідації наслідків аварій.

До ловильні інструменти відносяться труболовки (овершот) зовніш-ні та внутрішні, уловлювачі різного типу, дзвони і мітчики, магніт-ні уловлювачі, вудки і здобувачів.

Труболовки зовнішні (овершот) призначені для захоплення за на-ружной циліндричну поверхню і подальшого вилучення елементів-тов колон бурильних, обсадних і насосно-компресорних при проведе-нии ловильних робіт в нафтових, газових і геологорозвідувальних скважена-нах. Захоплення здійснюється шляхом заклинювання висувних плашок між внутрішньою або зовнішньою поверхнею захоплюваної труби і стрижнем або корпусом труболовки.

За типом захоплення труб труболовки поділяються на дві групи: внут-ренніе (для захоплення за внутрішню поверхню) і зовнішні (для захоплення за зовнішню поверхню труби або муфти). Внутрішні труболовки підрозділяються на неосвобождающіеся і звільняються (при необ-хідності звільнення інструменту від захоплених труб в свердловині про-диться після захоплення і фіксації плашок в зімкнутому положенні).

Зовнішні труболовки підрозділяються на труболовки звільняю-щіеся різного типу, які відрізняються один від одного конструкцією механізму захоплення і звільнення.

У свердловинах з невеликим проміжком між експлуатаційною колоною і колоною ловимо труб застосовують труболовки без центрирующих при-пристосувань, а в свердловинах зі значними зазорами - з центрир-ські пристосуваннями (напрямком з вирезомворонкой - для внутрішніх труболовок або тільки з лійкою - для на-ружной) .

Труболовки без центрує пристосування приєднуються до бурильної колоні за допомогою звичайного переводника, з центрирующим пристосуванням - за допомогою спеціального переводника.

Центральне отвір у внутрішніх Труболовка служить для про-мивкі аварійних кінців труб.

Труболовки типів ОВ і ОВТ (рис.1 а, б) складаються з корпуса2, на-правляться воронки 5, переводніка1 і набору змінних елементів, вклю-чающих ряд спіральних3 і цангових6 захоплень, і напрямних втулок, відповідно спірального4 і цангового 7 захоплень.

Під час вилучення колон, верхня частина яких (голова) має максі-мінімальний для застосовуваного типорозміру труболовки діаметр, використовують-ся спіральні захоплення, в інших випадках цангові.

Цангові захвати можуть застосовуватися з Фрезер направляю-ські, що дозволяють проводити очищення захоплюваного об'єкта від за-усенцев і різних відкладень. Процес захоплення здійснюється трубоголовкой за рахунок наявності конічних спіральних поверхонь, виконаний-них на внутрішній поверхні корпусу і взаємодіє з нею на-ружной поверхні цангового або спірального захоплень.

При необхідності герметизації з'єднання труболовки з витягується-мій трубою передбачена можливість установки ущільнювальних ман-житніх покеров: типу «А» - при використанні спірального захоплення або типу «Р» і кільця - при використанні цангового захоплення. Типорозміри Фрезер направляючої і покеров повинні відповідати тіпораз-міру застосовуваного захоплення.

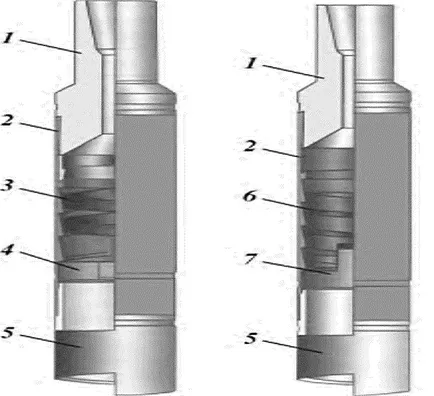

Мал. 1. Труболовки зовнішні звільняються конструкції ЗАТ «Сиб. Трейд. Сервіс »: а- типу ОВ; б - типу ОВТ; 1 - переводник; 2 - корпус; 3 - захоплення спіральний; 4 - напрямна спірального захоплення; 5 - воронка напрямна; 6 - захоплення цанговий; 7 - напрямна цангового захоплення

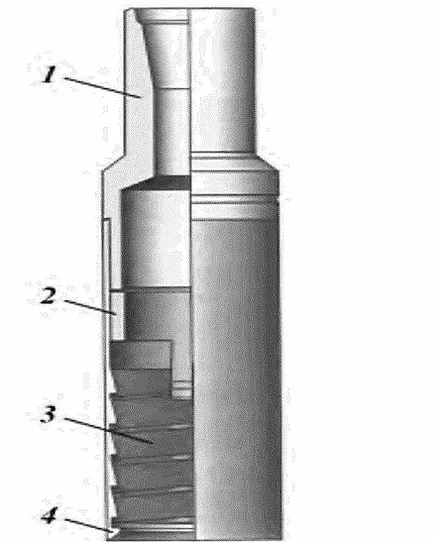

Мал. 2. Труболовки зовнішні звільняються-дающиеся конструкції ЗАТ «Сиб. Трейд. Сервіс »: а - типу ОК; б - типу ОКТ з коротким захватом; 1 - переводник; 2 - направляю-щая цангового захоплення; 3 - захоплення Цанга-вий; 4 - корпус труболовки (овершот)

Труболовки типів ОК і ОКТ (рис.2) корпус труболовки виконаний таким чином, щоб цанговий за-хват розташовувався якомога ближче до нижнього торця, забезпечуючи мож-ливість вилучення елементів колон з коротким ділянкою, придатним для захоплення. Процес захоплення здійснюється Труболовка за рахунок наявності конічних спіральних поверхонь, виконаних на внутрішній поверхні корпусу і взаємодіє з нею зовнішньої поверхні цангового захоплення.

Плашковий звільняються ЗОВНІШНІ уловлювачів ДЛЯ БУРИЛЬНИХ ТРУБ

Уловлювачі призначені для захоплення за зовнішню поверхню бу-рільним і обсадних труб при ловильних роботах з одночасною про-мивкой свердловини через ловимо об'єкт.

Мал. 3. Ловець плашковий освобождающийся зовнішній типу ЛБП для бурильних труб:

1 - переводник; 2 - корпус; 3 - пружина; 4 - нажимная втулка; 5 - манжета ущільнювача; 6 - кільце; 7 - плашка; 8 - гвинт; 9 - шпонка; 10 - воронка

Уловлювачі виготовляють з правого різьбленням і застосовують з центри-рующим пристосуванням (лійкою).

Уловлювачі типу ЛБП (рис.3) У корпусі розташовані три плашки для захоплення труб за муфту або замок. Зовнішня поверхня кожної плашки - конічна; з внут-ренней боку нанесена ліве різьблення спеціального профілю. У кожній плашки передбачені виступ і виріз, завдяки яким вони з'єднані-ються між собою (по три). Зверху на плашках розташоване кольцо6 з манжетою, що забезпечує герметичність при промиванні через ловимо об'єкт. Манжета поджимается силою пружності пружини, одягненою на втілити-ку, яку, в свою чергу, підтискає переводник, призначений для з'єднання ловителя з колоною бурильних труб. Знизу корпус на різьбі з'єднаний з лійкою. Звільнення ловителя від захоплення виробляється обертанням колони бурильних труб разом з уловлювачем за годинниковою стрілкою.

Ловильні мітчики призначені для вилучення залишилася в свердловині колони труб, що закінчується зверху замковим з'єднанням, муфтою або висадженої частиною труби.

За призначенням ловильні мітчики підрозділяються на три групи:

різьбові - для вилучення насосно-компресорних труб (МЕУ, МЕС і ЛМ);

для вилучення бурильних труб (МБУ, МСЗ і ЛМ);

гладкі - для вилучення предметів з круглим перетином і товщиною стінки не менше 15 мм.

Мітчики, що входять в кожну з перших двох зазначених груп, в свою чергу діляться на універсальні, врізаються в тіло труби (МЕУ і МБУ), і спеціальні, угвинчується в різьблення замка або муфти (МЕМ і МСЗ). Мітчики гладкі мають форму звичайних мітчиків, але без ловильного різьблення. Конусность гладких мітчиків може бути від 0,5 до 5 °.

Мітчики застосовують самостійно або з центрирующим приспо-собления, виготовляють правими і лівими.

Принцип дії універсального і спеціального мітчиків однаковий. При роботі правим спеціальним мітчиком його ввинчивают в муфту або замок ловімой труби; при роботі лівим - перерізають різьблення муфти або замка ловімой труби і одночасно ввинчивают в ловимо об'єкт.

Мал. 4. Здійснює ловильні мітчики для насосно-компресорних труб: а - універсальний типу МЕУ; б - спеціальні типу МЕС

Мал. 5. Мітчики ловильні для бурильних труб: а - універсальний типу МБУ; б - спеціальні типу МСЗ; 1 - різьблення для приєднання трубопроводів до колон-ні труб; 2 - різьблення для приєднання трубопроводів до направ-лення; 3 - різьблення ловильная

Дзвони призначені для вилучення залишилася в свердловині ко-лонни бурильних, обсадних і насосно-компресорних труб з захопленням їх шляхом навинчивания на зовнішню поверхню труб, муфт, замків або ви-садки.

Дзвони по конструкції діляться на непрямі (типів До і ЛК), наскрізні (типів КС і ЛКС), гладкі і з вставною втулкою.
