Будівництво леп і вл, монтаж електро-обладнання
Лінії електропередач (ЛЕП) представляють собою складне спорудження, основним завданням якого є передача електроенергії на значні відстані з подальшим її розподілом. У масштабі країни вони виконують роль енергетичних артерій, а так само є стратегічно важливим засобом комунікації.
На початку і в кінці лінії електропередач знаходяться пристрої введення-виведення, до яких підключена лінія. Удавана простота пристрою лінії - не більше, ніж зоровий обман. Електромонтаж та будівництво ЛЕП вимагають оцінки багатьох географічних і кліматичних факторів тих місцевостей, по яких пройде лінія. Крім того, перед будівництвом ЛЕП необхідно провести безліч важливих розрахунків: розрахунок перетину проводів, розрахунок ізоляції, заземлення, розрахунок опор на допустимі навантаження і руйнування.
На сьогоднішній день використовується два основних способи пристрою ліній електропередач: повітряні ЛЕП і кабельні.
Повітряні лінії електропередач
Повітряні лінії є одним з найбільш поширених способів будівництва і одним з основних ланок енергосистем сучасності. Електрична енергія передається на великі відстані за допомогою дротів, які підвішені на опорах.
Для повітряних ліній використовують неізольовані дроти з алюмінію, міді і іноді стали. У незаселеній місцевості допустима відстань від землі до найнижчої точки проводу становить 5 - 7 м, а в населеній зоні 6 - 8 м.

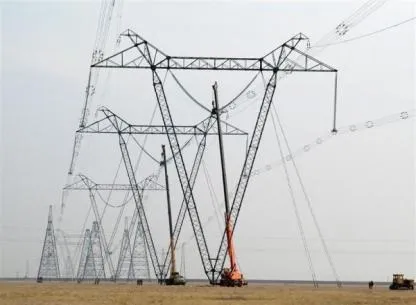

Як ми вже сказали, будівництво ліній електропередач, що проходять по повітрю, вимагає установки опор. Безумовно, установка опор повинна проводитися якісно, адже від цього залежить робота всієї лінії. В основному опори розрізняються за матеріалом, з якого вони виготовлені.
Опори бувають трьох типів: дерев'яні, металеві та залізобетонні.
- Дерев'яні опори хороші тим, що прості у виробництві, мають низьку вартість, володіють прекрасними діелектричними властивостями. Завдяки еластичності дерева, вони знайшли своє застосування в місцях з сильними вітрами. Їх мала вага, в порівнянні з опорами інших видів, дозволяє проводити їх монтаж набагато швидше. Недоліки дерев'яних опор є наслідком властивостей деревини: невисокою механічної міцності і схильність до гниття.
- Залізобетонні опори - найпоширеніший тип опор. У порівнянні з дерев'яними вони мають більш високі характеристики. Витрати на їх складання набагато нижче, ніж на виготовлення металевих і дерев'яних опор. На монтаж залізобетонних опор роблять основний вплив силові навантаження, характеристики грунтів і кліматичні умови.
- Металеві опори. Цей тип дозволяє створювати конструкції, здатні ефективно працювати в складних кліматичних умовах і при самих різних навантаженнях. Маючи відносно невелику вагу, металеві опори відрізняються високою міцністю, тому застосовуються в місцях з найбільшими навантаженнями. Перевага металевих опор в тому, що вони складаються з окремих частин збірного металевого каркаса, які з'єднуються між собою за допомогою болтових з'єднань, а це в свою чергу значно полегшує перевезення опор на місце монтажу. Збірка конструкції проводиться на місці.
Кабельні лінії електропередач
З плином часу повітряні лінії поступаються свої позиції кабельним як більш функціональним і практичним, хоча і більш дорогим. Кабельні лінії використовуються там, де пристрій повітряних ускладнене або неможливе. Це стосується міст з їх щільною забудовою, дачних і котеджних селищ, територій підприємств.
За умовами прокладання кабельні лінії поділяються на:
- підземні;
- підводні;
- що проходять по спорудах.
Основними достоїнствами таких ліній вважаються: прокладка закритого типу, що захищає кабель від всіх атмосферних впливів, а так само висока надійність і безпеку при експлуатаціі.Прі цьому слід зазначити, що проектування і будівництво ЛЕП кабельних вимагає врахування особливостей рельєфу і самої траси лінії, результатів геодезичних досліджень .
Кабелі прокладають в спеціальних кабельних спорудах:

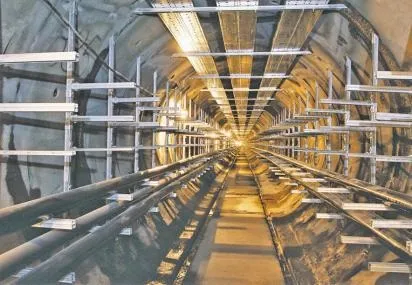

- Кабельні тунелі - повністю закриті коридори, які мають по всій протяжності вільний прохід персоналу, що забезпечує зручність монтажу, обслуговування ліній і їх ремонту. В тунелях розташовуються необхідні опорні конструкції для кабелів і кабельних муфт.
- Кабельні канали являють собою непрохідні споруди, заглиблені повністю або частково в грунт, підлогу або перекриття, призначені для укладання в них кабелів. Огляд і обслуговування лінії проводиться при частковому знятті перекриття каналу.
- Кабельні шахти - вертикальні споруди, забезпечені драбинами або скобами для пересування обслуговуючого лінію персоналу уздовж кабелю.
- Кабельні блоки - спецспоруди, обладнані трубами для прокладки кабелів. У них можуть бути обладнані колодязі для забезпечення монтажу та обслуговування лінії.
- Кабельна камера - це підземна конструкція, закрите бетонною плитою, яку при необхідності можна зняти. Призначена для прокладки кабелів в блоки і укладання муфт.
- Кабельна естакада - похиле або горизонтальне спорудження. Може бути як наземним, так і надземним.
- Кабельна галерея - протяжне, похиле або горизонтальне, повністю закрита споруда наземного або надземного типу.
