Поняття і визначення

Надійне, безперебійне функціонування каналізаційної системи вже давно стало даністю для міських жителів, які проживають як в багатоповерхівках, так і в приватному секторі. Оскільки всі сучасні багатоповерхові будинки спочатку обладнуються каналізаційними комунікаціями, а поблизу приватних будівель практично завжди проходить магістраль каналізаційного трубопроводу, не доводиться особливо замислюватися про способи відведення, утилізації господарських, побутових стоків.

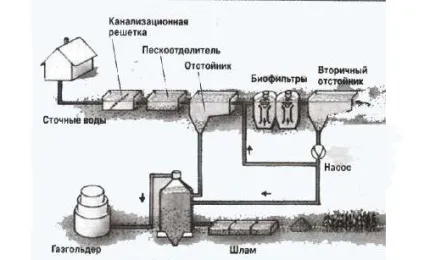

Схема очисних споруд будинку.

різновиди

Сучасні каналізаційні системи класифікуються згідно з такими параметрами.

• промислові, призначені для збору / очищення стічних виробничих вод;
• зливові - для відводу стоків, утворених внаслідок випадання опадів;
• господарсько-побутові.

Масштабність. Розрізняють автономні системи (для обмеженого числа житлових будинків, часто - одного) і централізовані, що забезпечують відведення стоків в масштабах всього населеного пункту з подальшим очищенням.

Схема каналізації двоповерхового будинку.

• внутрішня каналізація - комплекс трубопроводів, сантехнічних пристроїв, розміщених всередині будівлі;
• зовнішня - труби, очисні споруди, станції насосні, розміщені поза будівлями.

Види каналізацій, що зводяться в заміських будинках, рідко оснащуються системою централізованого збору, зберігання, утилізації відходів. Даними системами оснащуються переважно котеджні селища. Облаштування каналізації в дачному, приватному будинку полягає в зведенні внутрішньої / зовнішньої господарсько-побутової автономної системи відведення стоків. І якщо з внутрішньою частиною каналізаційної системи питань зазвичай не виникає, то до вибору зовнішньої необхідно підходити більш відповідально, адже від її якості може залежати здоров'я вас, ваших близьких і просто оточуючих людей.

Найбільш поширеними варіантами зовнішньої каналізації є:

Схема торф'яного біотуалету.

• біотуалет. Його будівництво вимагає мінімальних зусиль. Застосовується в основному в невеликих дачних ділянках при мінливому проживанні;
• звичайна вигрібна яма. «Дідівський» метод облаштування каналізації - найбільш дешевий, але менш за все відповідний санітарним нормам;
• септик - мабуть, найбільш оптимальна реалізація безпечної каналізації, виходячи з витрат на будівництво, обслуговування. Найчастіше доповнюється системою дренажу, що забезпечує часткове відведення маси стоків, що значно зменшує частоту обслуговування (відкачування) і, відповідно, експлуатаційні витрати;
• каналізаційні установки, обладнані біофільтрами, - найбільш сучасний різновид, що вимагає досить кваліфікованого обслуговування і досить трудо-, матеріалозатратная при виробництві будівельних робіт.

Облаштування автономної мережі

При зведенні будь-якої системи каналізації її будівництво слід починати тільки за результатами попереднього гідравлічного розрахунку, виробленого фахівцями-проектантами. Але в разі невеликого будинку з мінімальним обсягом (добовим) відводяться стоків, даними розрахунком можна знехтувати.

Обов'язковою умовою є витримка оптимального кута нахилу каналізаційної труби.

Зазвичай дане значення знаходиться в межах 1.5 ... 3 сантиметри на м погонний трубної траси.

При меншому значенні цього параметра можуть виникати труднощі в проходженні стоків, затори, які потребують прочистки. А при більшому значенні ухилу тверді фракції (масляні, жирні) відходів мають властивість осідати на внутрішніх поверхнях труби, що також ускладнює прохідність каналізації.

Отже, послідовність процесу будівництва каналізації автономного типу включає в себе наступні етапи:

1. Проектування, розрахунок. На даному етапі закладаються основні рішення, наприклад, який тип утилізації відходів буде оптимальним, залежить від безлічі факторів: близькість джерел (свердловин, колодязів) питної води, рівень вод (ґрунтових), якість грунту, його дренажні характеристики. Оскільки застосування септика є найбільш виправданим, універсальним методом реалізації автономної каналізації, далі буде розглядатися саме він.
2. Земляні роботи. Полягають в копанні ям (котлованів) для накопичувального / очисного обладнання, траншей - для труб.
3. Безпосередньо монтаж каналізаційного обладнання. Септик, вигрібна, дренажна яма можуть бути побудовані з бетонних кілець, зведені з цегли та інших будівельних матеріалів. Головна умова при їх облаштуванні - забезпечення необхідного рівня герметичності, щоб перешкодити проникненню рідких відходів в грунт. Для цього всі шви підлягають ретельній закладенні, сама ж конструкція встановлюється на попередньо підготовлене бетонну основу.

Схема вигрібної ями.

Сьогодні найчастіше в якості септика застосовуються готові ємності з полімерів. Але останні необхідно монтувати також на жорстку основу, краще - бетонне. Щоб в процесі експлуатації не відбувалося ефекту «видавлювання» легкої, частково заповненою ємності з набагато більш щільного, важкого грунту.

Дренажна ж ємність, навпаки, виконується без дна, щоб не перешкоджати природному відтоку \ фільтрації «чистої» фракції відходів.

Труби для систем каналізації сьогодні застосовують в основному пластикові. Металеві і за вартістю набагато вище, і мають менший термін служби. Підведення каналізаційної труби до септика здійснюється у верхній його частині, з'єднання з дренажною ямою - в центральній. Таким чином забезпечується поділ маси рідких стоків на легкі, що збираються у вигляді піни на поверхні, і важкі, що осідають на днище резервуара. Порівняно ж чиста середня фракція відділяється і направляється в дренажну яму.

Заключний етап складається з оснащення колодязів технологічними люками, наповнення дренажної ями (часткове - приблизно на ¼) фільтруючими складами (гравій, щебінь, пісок) і засипці траншей.

Матеріали, інструменти

При виробництві подібних робіт будуть потрібні наступні матеріали:

• труби ПВХ каналізаційні, з розтрубами і гумовими ущільнювачами для герметичної стикування;
• для облаштування колодязів - бетонний розчин, готові пластикові ємності або бетонні кільця, або цегла + цементний розчин;
• технологічні люки;
• бітум або інший засіб для закладення щілин при введенні труб в резервуари;
• дренажні склади (пісок, гравій, щебінь).

Інструменти, обладнання, необхідні для монтажу каналізаційної системи:

• для земельних робіт, в залежності від масштабів, умов їх виробництва - лопати, відра, тачки або спецтехніка: екскаватори, вантажні автомобілі;
• для монтажу комунікацій трубних - рівень будівельний, рулетка, ножівка ручна або електрична ( «болгарка»);
• для облаштування цегляних / бетонних резервуарів - рівень будівельний, схил, кельму.

У разі прийняття вами рішення про самостійному монтажі автономної системи відводу \ утилізації побутових стоків слід бути дуже обережним, особливо якщо ви далекі від будівельної діяльності. Помилки при проектуванні каналізації можуть привести до її поганий працездатності, недовговічності, невідповідності санітарним нормам. А це як мінімум призведе до необхідності частої прочищення, появи небажаних ароматів, як максимум - до порушення балансу в навколишньому середовищі, отруєння джерел питної води, що спричинить вже набагато більш важкі наслідки, аж до кримінального покарання.

Тому, якщо ви не фахівець в зведенні каналізаційних систем, все ж краще звернутися до професійних організацій, що беруть на себе всі клопоти з облаштування - від проектування, вибору оптимальної різновиди системи, найбільш придатних матеріалів до організації і виконання всіх необхідних робіт.
