Будівництво будинку з черепашнику

Ракушняк - традиційний будівельний матеріал на півдні України в приморських районах. У цих регіонах накопичено великий досвід будівництва та експлуатації будинків з ракушняка. Однак він в порівнянні з штучними будівельними камінням (цегла, бетонний блок) має свої особливості, які потрібно враховувати при будівництві будинку з черепашнику.

У статті не будемо детально розглядати всі переваги черепашнику, як будівельного матеріалу. Залишимо Вам можливість самим з цим визначитися. Наша ж головне завдання - розглянути будівництво будинку з черепашнику в деталях і його особливості.

Транспортування і розвантаження матеріалу

Ракушняк добре тримає значну вагу при статичному навантаженні в стіні будинку. Але цей матеріал дуже не любить ударів і необережного поводження. У зв'язку з цим, якщо Ви не хочете, щоб на будівельний майданчик привезли велику кількість битих блоків, слід дотримуватися наступних правил транспортування:

- перевозити ракушняк потрібно на вантажівках з рівними кузовами і бічними бортами. Самоскиди для сипучих вантажів можна використовувати для цих цілей;

- черепашник повинен бути покладений або на пов'язаних між собою сталевим дротом або тросами піддонах і скріплений стрічками, або укладений вручну компактно по всьому кузову без вільного простору;

- небажано складати черепашник в кузов вище шести рядів;

- неприпустимо кидати ракушняк безпосередньо на землю під час вивантаження;

- оскільки черепашник природний матеріал, і його характеристики можуть змінюватися у великих межах, вимагайте у продавця сертифікати про марку міцності і середньої щільності партії, що поставляється.

Якщо наймаєте сторонніх людей для доставки і розвантаження ракушняка, то краще за все, якщо Ви особисто або через помічника будете контролювати дотриманні цих правил. В іншому випадку можна потрапити в незручну ситуацію, коли перевізник буде звинувачувати у великій кількості бою продавця, а продавець - перевізника. Потім розібрати, хто винен, і хто буде компенсувати збитки, практично нереально.

Враховуйте, що в одну машину з розмірами кузова 5х2 м поміщається:

1. При завантаженні на піддонах це 8 піддонів, що становить 480 штук блоків з черепашнику;

2. При компактній ручному завантаженні це не більше 800 штук при максимальній вантажопідйомності машини 13 тонн (вантажопідйомність КамАЗу) і вазі одного блоку не більше 18 кг.

Так як вага одного блоку черепашнику не такий вже і маленький, найчастіше близько 18-20 кг, то бригаду для ручного розвантаження найкраще комплектувати хоча б з 4-х чоловік. Найкращим варіантом при ручному розвантаженні буде, коли два робочих з кузова передають з рук в руки блоки черепашнику робочим на землі з відкритого борту.

Важливо простежити, щоб опори крана (лапи) не було розміщено жодного в місцях, де недавно проводилися якісь земельні роботи, в таких місцях грунт відрізняється підступністю і може провалитися в самий невідповідний момент. Також небажано допускати до розвантаження краном робочих без досвіду подібних робіт і без нагляду досвідченого стропальника.

Якщо ж розвантаження ракушняка на піддонах буде здійснюватися краном на плити перекриття, то враховуйте максимальну несучу здатність плит і розташування піддонів. Наприклад, найпоширеніша плита перекриття «пустотка» має ширину 1,2 м і довжину 6 м, і розрахована на вагу 4 т. На перший погляд, на одну таку плиту можна поставити посередині як мінімум два піддону черепашнику (один піддон 60 блоків), загальною вагою 2,4 т. Але це тільки на перший погляд. Розрахункове навантаження передбачає рівномірний розподіл ваги по всій поверхні плити. А якщо зосередити вагу вцентре, то він може перевищити максимальну несучу здатність плити і привести до розтріскування плит або навіть обвалення. Таким чином, не рекомендується ставити більше 2 піддонів на одну плиту, при цьому піддони повинні розташовуватися на відстані 60-80 см від країв плит.

Кладка стін з ракушняка

Перш за все, для кладки черепашнику мулярам потрібно пластичний розчин кладки. З занадто жорстким розчином класти черепашник рівно навіть для досвідчених мулярів буде практично неможливо. Хороший розчин кладки повинен бути легко податливим, але не розтікатися.

Оптимальний склад розчину для кладки стін будинку з черепашника такий:

- 1 відро цементу ПЦ-400;
- 4 відра піску;
- приблизно 1 відро води.

Якщо змушують такий склад без добавок до розчину, то він буде надмірно жорстким і непридатним для кладки. Якщо спробувати виправити це, додавши ще води, то розчин буде швидко розшаровуватися і втрачати потрібну пластичність. Тому обов'язково потрібно використовувати спеціальну добавку, що надає кладочному розчину пластичність.

Прикладом такої добавки є DOMOLIT-TR. Щоб приготувати 1 м3 розчину, потрібно приблизно півкілограма такої добавки. Точне дозування можна буде подивитися в інструкції. Якщо немає можливості купити спеціальну добавку для кладки стін, замість неї можна використовувати звичайне рідке мило або засіб для чищення для миття в кількості 10 мл на 1 літр води для замісу розчину.

При обсязі кладки 5000 блоків ракушняка і більш, для замісу розчину вигідно використовувати бетономішалку. Без неї продуктивність бригади мулярів знизиться, фактично потрібно буде виділити одного підсобного робітника тільки для замісу розчину. Тому бетономішалка швидко себе окупить. Крім того, її ж можна буде використовувати при приготуванні бетону і розчину для інших робіт при будівництві будинку.

Якщо ж обсяги робіт кладок невеликі, то розчин для кладки черепашнику можна замішувати вручну. Найзручніше проводити заміс просто на сталевому листі або будь-який інший міцної, водостійкої поверхні.

Будівництво будинку з черепашника потребують таких інструментів:

- кельму;
- гумовий молоток (киянка);
- капронова нитка;
- будівельний рівень;
- вимірювальний куточок;
- відра для розчину.

Особливу увагу приділіть якості будівельного рівня. Від цього інструменту залежить точність кладки. Не рекомендується купувати дешеві будівельні рівні з нестійкою планкою. Також краще всього купувати сталеві відра, пластикові швидко ламаються.

Кладка зовнішніх стін будинку з ракушечняка, як і будь-якого іншого каменю, починається з кутів. Вивести рівно кут стін - це найвідповідальніша, трудомістка і без перебільшення складна робота, особливо з огляду на погану геометрію блоків з черепашника. Тому кладку кутів слід довіряти тільки найдосвідченішим мулярам. Якщо ж кладку Ви будете виробляти самі своїми силами не маючи досвіду, то краще за все запросити муляра, щоб Вам показав, як це правильно зробити за допомогою будівельного рівня.

Коли ж блоки черепашнику правильно встановлені на кутах, то закласти між ними ряд щодо неважко. Для цього між кутовими блоками натягається капронова нитка (на фото виділено червоним кольором). Нитку можна прив'язати до двох цвяхах і закріпити, придавивши цеглою або половиною блоку. Цілий камінь небажано ставити на свіжу кладку, оскільки може вагою продавити рухливий розчин під кутовим блоком.

Блок потрібно класти так, щоб його верхній кут «дивився» в нитку, але не впритул, а на відстані 2 мм. Якщо прикласти блок впритул, то нитка продавиться і ряд вийде дугою. Ведучи кладку по нитці, Ви ніколи не помилитеся.

При кладці стіни будинку шириною один камінь кладка повинна бути з перев'язкою через кожен четвертий ряд. Перев'язку можна зробити або уклавши ряд блоків стусаном, тобто поперек стіни. Або уклавши в шов кладочную сітку 50х50х4 мм. Перев'язка пов'язує стіну будинку, робить її міцнішою, єдиним монолітом.

Розрахунок несучої здатності черепашнику

Через відносно невеликий міцності черепашнику багато хто вважає, що будинок з ракушняка ненадійний, тому будівництво будинку з черепашнику необхідно обґрунтувати. Наведемо спрощений розрахунок триповерхового будинку з залізобетонними перекриттями і зі стінами з черепашнику товщиною в один камінь (38 см).

Для інших районів України з підвищеною сейсмічною небезпекою конструкція будинку вимагає додаткових конструктивних рішень, а саме:

- влаштування залізобетонних поясів;
- залізобетонного каркаса;
- збільшення товщини стін;
- застосування черепашнику більш високої марки;
- збільшення товщини простінків;
- зменшення вільних прольотів стін.

При такій посиленої конструкції будинку, питання про несучу здатність черепашнику відпадає сам собою.

У табл. 1 наведено міцність різних видів черепашнику. Для розрахунків візьмемо найменшу, тобто «найгірший варіант» черепашнику в плані міцності - «Кримський центральний і західний (жовтий дрібнопористий)» - із середньою маркою міцності всього 6М.

1. У розрахунках будемо враховувати тільки площа стін, на яку спираються залізобетонні перекриття (на рис.2 виділено червоним кольором). Це буде зона з максимальним навантаженням. Ця площа ділянки стін, на які тиснуть плити перекриття, буде дорівнювати:

площа стін = 56316 см2.

2. Далі потрібно підрахувати вага стін з ракушняка товщиною 38 см і заввишки 9 метрів (три поверхи). Помноживши обсяг стін на щільність 1150 кг / м3 (з урахуванням будівельного розчину 1800 кг / м3) отримаємо:

вага стін = 55750 кг.

3. Тепер вважаємо вага 3 збірних залізобетонних перекриттів (першого, другого і горищного перекриття). Наприклад, це плити ПК-60-12. Одна плита має стандартний вага 2100 кг, всього 18 плит. З урахуванням стяжки товщиною 3 см отримаємо:

загальна вага перекриття = 43905 кг.

4. Дах для вірності розрахунку приймемо найважчу з черепиці під кутом 45º, з питомим навантаженням проекції покрівлі 80 кгс / м2. Снігове навантаження для Києва дорівнює 70 кгс / м2. Разом (покрівля 6х8 м):

навантаження від покрівлі на перекриття = 7200 кг Євро.

5. Загальна вага конструкцій будинку:

вага будинку = 106855 кг.

6. Питома навантаження на самий нижній ряд черепашнику складе:

навантаження на блок = 106855/56316 = 1,9 кгс / см2.

7. Далі дивимося табл. 7 в СНиП II-22-81 «Кам'яні і армокам'яних конструкції» для визначення розрахункового опору стисненню кладки з природних каменів низької міцності правильної форми. При марці каменю М6 і марці розчину М10 вони складуть 2,16 кгс / см2.

Таким чином, навіть при дуже важкому триповерховому будинку з трьома залізобетонними перекриттями, бетонною стяжкою і покрівлею з черепиці при використанні найменш міцного ракушняку максимальне навантаження від ваги все одно не перевищує допустиме навантаження! Звичайно, такий розрахунок спрощений. Він не враховує вплив прорізів і деяких інших чинників. Але він доводить можливість використання черепашнику як самонесучого будівельного матеріалу для індивідуальних будинків.

Перекриття в будинку з черепашнику

Перекриття в будинку по стінах з черепашника виконуються двома способами:

- безпосередньо по кладці на будівельний розчин;
- по залізобетонному поясу.

Обгрунтуванням пристрою залізобетонного пояса для індивідуальних будинків є будівництво в сейсмічно небезпечних районах, або недостатня для стійкості товщина стіни (кладка в пів каменя, 18 см).

Перекриття в сейсмічно безпечних районах (позначених синім кольором на рис. 1), по стіні товщиною 38 см (один камінь) можна виконувати без пристрою залізобетонного пояса. При цьому відповідно до СНиП II-22-81 довжина обпирання плити повинна бути не менше 12 см.

Оскільки кладка черепашника має нерівну поверхню, укласти плити рівно по кладці не представляється можливим. Як правило, утворюється перепад рівнів плит 5-15 мм. У зв'язку з чим, щоб зробити стелю з панелей перекриття рівним, можна влаштовувати вирівнюючий пояс з бетону, на який буде укладатися плити.

Але це допоможе тільки в тому випадку, якщо самі плити ідеально рівні. На практиці заводські залізобетонні плити часто мають нерівну поверхню. Це не дає можливості зробити рівний стеля без додаткової обробки.

Розрахунок товщини утеплювача для стіни будинку з черепашника

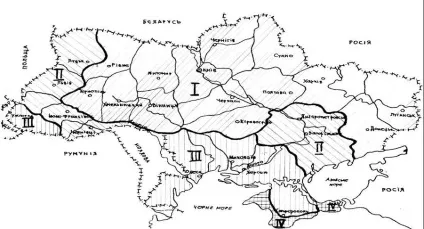

Мал. 3. Значення термічного опору: R I = 2,8; R II = 2,5; R III = 2,2; R IV = 2,0

де δi - товщина стіни; R - термічний опір; λ - коефіцієнт теплопровідності. маємо:

Таким чином, для зовнішнього утеплення будинку з черепашнику, товщина стін якого дорівнює 38 см (для Київської області), потрібно шар пінопласту ПСБ-С-25 товщиною 6 см. Цей розрахунок має невелику похибку, тому що не враховується внутрішня обробка. Але її вплив на отримане значення незначно. Більш детально про розрахунок товщини утеплювача будинку дивіться статтю Розрахунок товщини утеплювача для стін будинку.

Оздоблення стін з ракушняка

Для внутрішнього оздоблення стін з ракушняка переважно вибирати штукатурку. Оздоблення гіпсокартоном по дерев'яному бурсу або оцинкованим профілів не рекомендується, так як свердління черепашнику для установки профілів досить трудомістким. Справа в тому, що через неоднорідну структуру черепашнику під час свердління бур сильно веде від початкового положення.

Всупереч поширеній думці, що при штукатурці ракушняка необхідно попередньо закріпити сталеву сітку, штукатурний шар добре закріплюється на ракушняку без сітки. Але перед нанесенням основного штукатурного шару необхідно нанести набризг, тобто сформувати спочатку міцний, шорсткий штукатурний шар.

Для вологих приміщень слід використовувати тільки цементно-піщану штукатурку. Для сухих підійде також гіпсова штукатурка. Однак для того щоб підрахувати економічність вибору між цементно-піщаної та гіпсовою штукатуркою, потрібно враховувати необхідну товщину штукатурного шару.

При невеликій товщині штукатурки (до 2 см) вигідніше гіпсова машинна штукатурка, а при великій товщині (3-4 см і більше) витрати на матеріал гіпсової штукатурки стають більше вигоди від більш дешевої роботи (в порівнянні зі звичайною цементно-піщаної штукатуркою вручну).

При виборі машинної гіпсової штукатурки враховуйте, що така штукатурка вигідна перш за все при обсягах робіт 200 м2 і більше стін. І більшість моделей установок для штукатурки стін вимагають наявності мережі трифазного напруги.

Завдяки фактурної поверхні черепашнику в якості обробки з успіхом можна використовувати відкриту облицювання черепашником. Особливо добре обробка черепашником підходить для інтер'єру з елементами дерева і іншими натуральними матеріалами.

Сподіваємося, що розрахунки, які були наведені в цій статті, довели Вам, що черепашник цілком придатний в якості самостійного несе будівельного матеріалу для малоповерхового будівництва будинків. При цьому стіни з ракушняка вимагають додаткового утеплення.
