Будинок на палях конструкція і покрокова технологія зведення

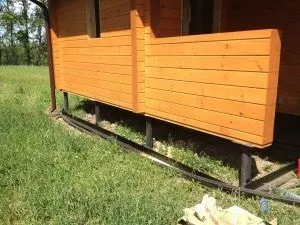

Будинок на гвинтових палях здатний витримати навіть невеликі коливання грунту в сейсмічно нестійкою місцевості. У цій статті розглянемо види паль, застосовуваних для облаштування фундаменту, їх переваги та недоліки, а також як побудувати будинок на гвинтових палях своїми руками.
Перед будівництвом будинку на гвинтових палях потрібно визначитися з вибором виду опор, матеріалом виготовлення і способом заглиблення. Палі подразделаются на різновиди залежно наступних факторів:
- Використання матеріалу при виробництві опори: залізобетон, бетон, щільна бентонітова або місцева глина, сталь (труби, рейки і т.д.), грунт (глина), дерев'яні колоди, комбінування декількох матеріалів.
Вибирають палі для будівництва підстави в залежності від багатьох факторів, від того наскільки правильно зроблений вибір залежить надійність і термін експлуатації будинку.
Типи пальових фундаментів
Палі представляють собою довгі вертикальні елементи, занурені в грунт з метою передачі на них навантаження, що несе від будови.
Фундамент палі включає в себе групу паль, об'єднаних між собою ростверком, що забезпечує рівномірний розподіл навантаження.
Залежно від розташування паль фундаменти подразделают на типи:
- стрічкове розташування включає в себе опори, розташовані по всьому периметру будівлі і об'єднані ростверком;
- поодинокі палі є опорою легких каркасних будівель;
- пальові кущі припускають групове розташування, укладаються у вигляді колон, стовпів, окремих опор;
- пальові поля являють собою багатоповерхові конструкції, можуть включати в себе елементи з перерахованих вище видів.
Закладаються палі нижче точки промерзання грунту, це оберігає основу від деформації під час пученія грунту.
Вибираємо вид опор
У пучинистих насиченою водою грунті при значній глибині промерзання оптимальним варіантом вважається закладка пальового підстави.
Матеріал для виготовлення опор застосовують залежно від виду ґрунту і геологічних особливостей місцевості.
Дерев'яні колоди, встановлені в прісній воді або в грунті на глибину нижче рівня грунтових вод, прослужать більше 50 років без зміни своєї несучої здатності. Але при частій зміні вологості (то зволожуються, то висихають), деревина починає розкладатися і протягом короткого терміну втрачає свої якості.
Металеві опори можна встановлювати в будь-якому вигляді грунту і на воді. Обов'язковою умовою є обробка антикорозійним складами і установка на глибину нижче точки промерзання грунту. Вигідніше в економічному і технологічному плані монтувати порожнисті гвинтові палі.
Залізобетонні армовані опори можуть витримати масу багатоповерхових будівель з великою поверховістю. При дотриманні технології монтажу термін експлуатації становить понад століття.
У грунтах, схильних до зсуву по горизонталі, використання стовпчастого підстави не рекомендується, так як рух грунту може виштовхнути і перекинути будівництво. Якщо будівельна дільниця має нерівну поверхню, потрібно обладнати жорстку залізобетонну подушку між опорами щоб уникнути бокового зсуву будови.
Порівняльна характеристика стрічкового і свайно-гвинтового фундаменту
Порівняльна характеристика стрічкового і свайно-гвинтового фундаменту
Гвинтовий метод занурення паль дозволяє вирішувати складні будівельні завдання. В його основі лежить особлива конструкція опори, яка заглиблюється в грунт способом вгвинчування.
переваги
Споруда заміського будинку на палях має безліч переваг:
- можливість будувати на нестійких, обводнених ґрунтах, складних рельєфах;
- мінімальні земельні роботи;
- можливість побудови в сейсмічних нестійких районах;
- швидкий термін виконання робіт;
- застосовується для будівель у вічній мерзлоті;
- при будівництві будинку на високих палях, під ним можна обладнати стоянку для машин або господарське приміщення;
- можливість використання при ремонті, і реконструкції вже побудованих будівель, і в густо забудованої території.
Раніше порожнисті гвинтові палі використовувалися для легких будівель. В даний час випускаються опори, здатні витримати великі навантаження і мають тривалий термін експлуатації.
недоліки
Міцність і довговічність будинку залежить від якості використовуваного матеріалу, дешеві матеріали можуть мати малу несучу здатність.
Металеві труби, які використовується в якості гвинтових паль, з часом піддаються корозії (особливо в місцях зварювання), навіть при обробці захисними засобами.
Нижня частина будинку, побудованого на гвинтових палях, вимагає якісного утеплення.
Будинки на гвинтових палях
Перед початком будівництва будинку на гвинтових палях необхідно розробити проект, в якому врахувати всі особливості цього виду підстави.
При виборі опори потрібно вивчити взаємозв'язок між типом грунту і несучої навантаженням палі в залежності від її діаметра і довжини.
Дані наведені в таблиці.
При діаметрі 76 мм
Підготовчі роботи
План будови розбивається на прямокутники, після чого вираховується їх розмір. На кожному розі прямокутника і посередині кожної несучої стіни повинна знаходитися опора. Потім відстань розбивають на рівні інтервали, на яких теж передбачена установка паль.
розмітка ділянки
Згідно з кресленням розташування паль проводиться розмітка будівельної ділянки. Місця розташування опор намічаємо кілочками, між якими простягаємо мотузку по периметру і діагоналі. Перевіряємо, щоб утворилися рівні прямокутники, периметр яких розташовувався строго по лінії.
Монтаж паль своїми руками
Для пристрою фундаменту будинків на гвинтових палях потрібно запросити кількох помічників. Для виконання повного циклу робіт досить трьох чоловік.

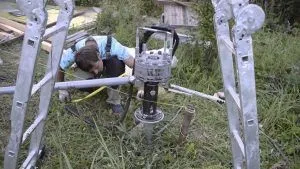

- На місці розташування кожної опори сверлится ручним або механізованим буром отвір глибиною 500-700 мм.
- В отвір, яке знаходиться на верхньому кінці палі, вставляється важіль для обертання. При угвинчуванні опори через кілька витків перевіряється, щоб вона входила строго за рівнем. Якщо опори будуть встановлені під нахилом, їх несуча здатність значно знизиться.
- Верхні кінці паль обрізаються так, щоб вони знаходилися в одній горизонтальній площині.
- Для більшої надійності, довговічності і захисту від корозії порожнисті опори заповнюють цементним розчином.

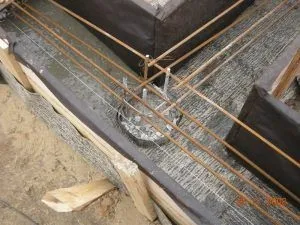

Останнім етапом є монтаж ростверку, службовця для рівномірного розподілу навантаження від споруди.
монтаж обв'язки
Вид ростверку вибирається залежно від матеріалу, який буде використовуватися при будівництві стін. Перед установкою обв'язки краще провести комунікації, щоб перемички не заважали їх установці.

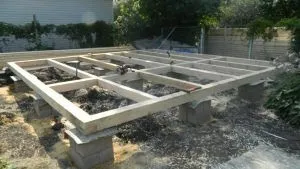

Для дерев'яного будиночка достатньо буде встановити обв'язку з товстого бруса. До голови палі приварюється плоский металевий оголовок в формі квадрата, до якого буде кріпитися брус. Потім прокладається гідроізоляційний шар і кріпиться балка. З'єднуються між собою дерев'яні елементи методом врубки і зміцнюються цвяхами. Місця розташування з'єднань повинні знаходитися над палею.
Для будинку з мансардою встановлюються посилені оголовки з ребрами жорсткості.

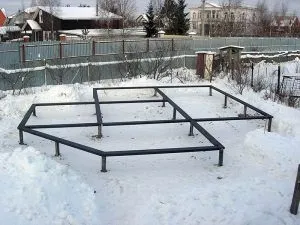

Для будівництва одноповерхового будинку з цегли або пінобетону використовується металевий ростверк. Двотаврова балка монтується до голови палі нижньою частиною, швелер кладеться на опору бічними ребрами вниз.
Для якісного кутового з'єднання швелер або балку зрізають болгаркою під кутом 45 градусів і зварюють методом подвійного шва, а потім з'єднуються між собою болтами.
При будівництві будинку на палях обов'язково потрібно дотримуватися правил монтажу. При обліку суворого дотримання норм і використання якісних матеріалів житловий будинок простоїть більше 70 років. При необхідності можна замінити одну або кілька опор на нові без зміни всієї конструкції.
