Призначення.
ВРУ - ввідно-розподільчий пристрій призначений для прийому, розподілу та обліку електричної енергії в мережах з напругою 380 / 220В трифазного змінного струму з частотою 50 Гц, а також для захисту ліній в разі перевантажень і коротких замикань.
Щити розподільні пристрої. як правило, можуть комплектуватися панелями одностороннього обслуговування і можуть бути однопанельних і багатопанельних.
Виготовляються ВРУ Щити розподільні пристрої в різних виконаннях.
-ВРУ-1 - для установки поза щитових приміщень (на сходових клітках, підвалах і т.д.).
-ВРУ-2 - для установки в щитових приміщеннях.
-ВРУ-3 має дещо менші розміри.
-НВР, ВРУ 8505.
ВРУ виконуються в ступені захисту по дверях IP31 або IP51, по верхній, задній і бічних стінок IP00, IP31 або IP51. По дну -IP00. Ошиновка ВРУ дозволяє витримувати без пошкоджень ударний струм короткого замикання 10 кА.
ВРУ за бажанням замовника можуть бути зібрані на базі виробів відомих марок: ABB, SIEMENS, Legrand та ін.

Основні технічні характеристики ВРУ

Шафи з автоматичними вимикачами на лініях, що відходять мають пристрій захисного відключення (УЗО), призначеного для відключення споживачів при виникненні струмів витоку на землю.
Шафи з вимикачем-роз'єднувачем на два напрямки призначені для введення і розподілу електроенергії від двох вводів (в т.ч. від дизель-генератора і мережі).
Шафи можуть застосовуватися в промисловості, сільському господарстві для комплектації трансформаторних підстанцій (в частині обліку електроенергії), для електропостачання житлових і громадських будівель (в частині організації введення, обліку електроенергії, захисту ліній від перевантажень, струмів короткого замикання та витікань на землю). Шафи призначені для установки на відкритому повітрі, під навісом і можуть застосовуватися при статичному дії пилу і при впливі дощу, а також призначені для установки в сухих опалюваних приміщеннях. Система шин L1, L2, L3 + PEN.
Кліматичне виконання НВР -УХЛ3.
Гарантійний термін експлуатації ВРУ -2 роки з дня введення в експлуатацію.
Структура умовного позначення ВРУ:

Можливі позначення водно-розподільних пристроїв серії ВРУ - 1, призначення панелі:

• 11-18 - вступні;
• 21-29 - ввідно-розподільні;
• 41-50 - розподільні.

В якості комплектуючих застосовуються продукція різних виробників, як вітчизняного так і зарубіжного виробництва.

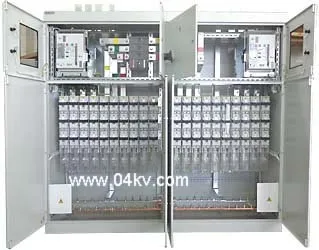

На фото ВРУ на ток 80А, виконаний на комплектуючих АВВ (автоматичні вимикачі), навісного виконання, встановлюється на спеціально зварену раму, так як стіни приміщення не здатні витримати таку вагу. На монтажі (фото зліва), видно провідники білого кольору, які підготовлені для підключення до тороїдальному диференціального трансформатора струму для визначення витоку струму на землю приладом R2D 415. Приладом на лицьовій панелі Socomec вимірюються параметри напруга в електромережі та ведеться облік витрат електричної енергії (побажання замовника) .

Комплектація ВРУ

Залежно від виконання ВРУ в своєму складі мають такі елементи:
комплектуються з панелей одностороннього обслуговування і можуть однопанельних і багатопанельних:
- шафа;
- рубильник;
- електролічильник;
- струмові трансформатори;
- контактори;
- фотореле.

Вступна панель на два введення з ручним введенням резерву і вузлами обліку на лініях, що відходять

Вступна панель два введення, АВР і одна відходить лінія з вузлом обліку

Ввідно-розподільна панель на на два введення з ручнимм введенням резерву і груповим вузлом обліку

Розподільна панель для приєднання до вступної панелі на два введення.
Ввідно-розподільна панель на два введення з ручним введенням резерву з груповим вузлом обліку і абонентським вузлом обліку.
Вступна панель на два введення з ручним введенням резерву і вузлами обліку на лініях, що відходять: на першій лінії лічильник трансформаторного включення, на другій лінії електролічильник прямого включення.

Вступна панель ВРУ на два введення, з розподільною панеллю включає в своєму складі АВР (фото праворуч), IP31

Вводно розподільна панель IP54 на два введення 250А, комплектація без лічильників на вимогу замовника

ВРУ 400А, комплектація ABB, корпус IP54, встановлені автоматичні вимикачі Tmax 250А з блоком диференційного захисту

Вводно - розподільний пристрій ВРУ-21

Вводно - розподільний пристрій ВРУ з АВР, два введення ток 320А, на контакторах з рубильниками на вході і автоматичними вимикачами, лічильники Меркурій.
ВРУ-21 на струм 250А (125 + 125), контактори Schneider Electric, в АВР управління з контролера Zelio Logic, підготовлено місце для установки 2-х електролічильників обліку енергії.
Схема ВРУ-21 з АВР. Виконана із застосуванням рубильників на вході марки АВВ, контакторів і автоматичних вимикачів.

Фото складання ввідно - розподільного пристрій ВРУ-21л-80-308К АВР управління з контролера Zelio Logicс харчування від ДБЖ, на три введення (два основних введення і введення ДЕС) струм 63А, на контакторах з рубильниками на вході, у верхній частині місце для установки електролічильників, ІБП розташований за панеллю у верхній частині, доступ до нього через праву бічну сторону.
ВРУ-21Л- (160 + 160) -201, контактори Schneider Electric, з АВР, підготовлено місце для установки 2-х електролічильників обліку енергії.
Схема АВР виконана із застосуванням рубильників на вході, виробництва АВВ, контакторів і автоматичних вимикачів.
Збірка шаф ВРУ 1000А

До складу шафи на 1000А входять комплектуючі різних виробників, корпус УВРУ, шина алюмінієва АД31 10х100 скручується на болтах і зварюється аргоновой зварюванням. Автоматичний вимикач викочування, спеціального виконання (блок МРТ про GF) ВА 50-45 ПРО (Протон 25) 1000А заводу Контактор, рубильник от1000 фірми АВВ, ARS-3-1-TM2 / 630 виробництва АПАТОР. Струмові трансформатори ТТН60 / 600 / 5-10VA / 0,5S, обмежувач перенапруги марки РВН-0,5 вітчизняного виробництва.
Сварка алюмінієвих шин

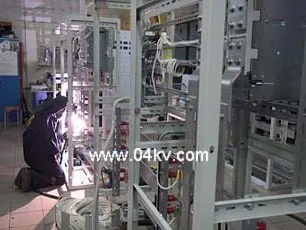

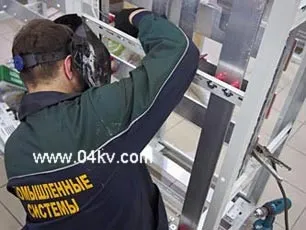

Зварювальні роботи з алюмінієвої шиною. При складанні ВРУ на алюмінієвих шинах, іноді, надходить прохання від замовника, крім болтових з'єднань шини ще і зварити їх між собою в місцях з'єднання. Для зварювання алюмінієвих шин використовується аргонове зварювання. В результаті алюмінієві шини (в місцях зварювання) не вимагають протягання під час експлуатації, в порівнянні з болтовими з'єднаннями. При складанні ВРУ спочатку збирається шафа, монтується шина, встановлюють силові елементи, після цього знімається частина обладнання і виробляються зварювальні роботи, після закінчення проводиться остаточне складання.

маркування

При виготовленні шаф кріпиться паспортна табличка на видному місці (кілька табличок при необхідності) виготовлена ​​методом металографії, в ній вказується виробник, товарний знак. На внутрішній стороні дверцят шафи прикріплюється шильдик з назвою виробу, його порядковим номером. Приклеюються знаки "Земля" і безпеки. Прилади, введення нумеруються згідно схеми. За місцем наклеюється або вкладається в кишеню однолинейная схема.
Розподільний пристрій може бути виконано зі ступенем захисту IP54, IP55, IP56 або IP65.
При замовленні пристрою ступінь захисту, кліматичне виконання та інші особливості уточнюються безпосередньо при замовленні.
Виробництво ВРУ, купити ВРУ, збірка і монтаж. Збірка водно-розподільного пристрою.
