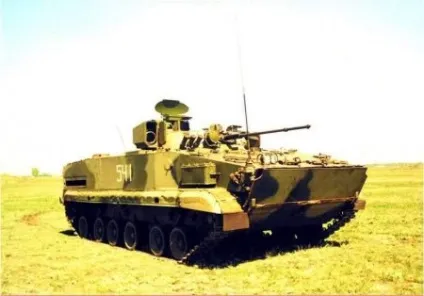

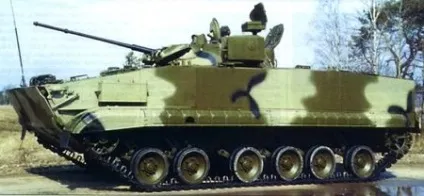

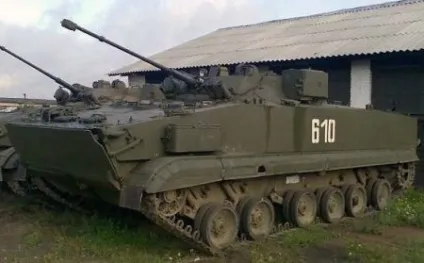

Бойова розвідувальна машина БРМ-3к «рись» (Росія)
Корпус, силовий агрегат і ходова частина БРМ-3К «Рись» такі ж, як у БМП-3. У корпусі в правому борту і кормі є 2 амбразури з кульовими опорами для стрільби з автоматів. Броня розвідувальної машини здатна витримувати попадання бронебійних куль, малокаліберних снарядів і осколків. З огляду на специфіку розвідувальних дій, а також необхідність розміщення спеціального обладнання, конструктори Рубцовского механічного заводу відмовилися від потужного 100-мм гармати, встановленого на БМП-3. В якості основного зброї на БРМ-3К «Рись» була встановлена стабілізована в горизонтальній і вертикальній площинах 30-мм автоматична гармата 2А72 з двухленточние харчуванням, скорострільністю 300 пострілів в хвилину і штатним боєкомплектом в 400 осколково-фугасних і бронебійних пострілів. Ще 200 пострілів можна додатково укласти в спеціальній стрічці.
Екіпаж бойової розвідувальної машини БРМ-3К «Рись» складається з шести чоловік. При бойовій масі машини 19.6 т, питомий тиск на грунт становить 0.062 Мпа. Максимальна швидкість при русі вперед 70 км / год, при їзді заднім ходом 20 км / год, при русі по воді 10 км / год, запас ходу 600 км. Машина здатна долати підйом крутизною 35 ', вертикальні стінки заввишки 0.8 м і рови шіріноі 2.5 м.
Спеціальний комплекс приладів розвідки, встановлений на БРМ-3К «Рись» дозволяє екіпажу здійснювати пошук, виявлення і розпізнавання цілей в різних умовах спостереження, здійснювати обробку і передачу отриманої інформації. Для виявлення і розпізнавання цілей, визначення їх координат призначені тепловізійний прилад розвідки 1ПН71 «Посібник-2», активно-імпульсний прилад розвідки 1ПН61 «Печеніг» (може використовуватися в режимах пасивного спостереження, спостереження з лазерним підсвічуванням, спостереження з визначенням дальності до мети), лазерний далекомір 1Д14 «Фауна» (розміщений в куполі, який обертається щодо вежі в секторі 60 °), радіолокаційна система 1РЛ-133-1 «Кредо-М». При роботі пріемопередатшк РЛС піднімається на стрілі на висоту 1 м. Він здатний розгортатися в секторі ± 240 ° від положення «прямо». При необхідності приймач можна встановити на тринозі на видаленні до 20 м від машини. Управління РЛС здійснюють командир або оператор. Дальність виявлення радіолокатором броньованих об'єктів противника становить 20 км.
БРМ-3К «Рись» має всі необхідні засоби орієнтування та навігації. Основу засобів топогеодезичного забезпечення становить напівавтоматичний гірокомпас 1Г50 з чутливим елементом на магаітном підвісі і апаратурою, що забезпечує машину навігаційною інформацією як в цифровому вигляді, так і відображенням розташування машини на топографічній карті. Топографічну прив'язку можуть забезпечити і дублюючі засоби: візир орієнтування і баштові відлікові пристрої із застосуванням основного комплексу засобів розвідки. При виконанні бойового завдання розвідники можуть розгорнути на видаленні від 0,5 до 6 км від машини внесений спостережний пункт, а також встановити апаратуру для розвідки працюють РЛС супротивника. Для розміщення цієї апаратури в БРМ-3К «Рись» передбачені спеціальні місця-укладки.
Вся отримана розвідувальна інформація в лічені секунди обробляється бортовим комп'ютером і передається командуванню. При роботі в звичайному режимі дальність радіозв'язку становить 100 км, а при використанні антенно-щоглових пристроїв інформація передається в пункти прийому в КВ і УКВ-діапазонах на дальності до 350 км. Для живлення апаратури електроенергією під час стоянки машини, ми передбачили автономний електрогенератор потужністю 4 кВт
Броня розвідувальної машини БРМ-3К здатна витримувати попадання бронебійних куль, малокаліберних снарядів і осколків. БРМ-3К «Рись» обладнана системою колективної захисту від вражаючих факторів зброї масового ураження і автоматичної з ручним дублюванням системою пожежогасіння. На ній є спеціальний обігрівач, а також кошти постановки димових завіс - димові фанатомети 902У «Хмара» і термодимовая апаратури.
На машині встановлений У-образний (кут розвалу 144 градуса) чотиритактний 10-циліндровий дизель УТД-29. потужністю 368 кВт (500 к.с.) з рідинним охолодженням. В системі живлення повітрям передбачена його очищення за допомогою бескассетного циклонного одноступінчатого повітроочисника з автоматичним ежекційним видаленням пилу. Для пуску двигуна в холодну пору використовується форсуночний підігрівач з жаротрубним котлом, що забезпечує підігрів охолоджуючої рідини, масла двигуна в баку і пускового всмоктуваного повітря.
Двигун монтується в один блок з трансмісією. Вона являє собою гідромеханічну реверсивну передачу з чотиришвидкісною планетарної коробкою передач, диференціальним механізмом повороту з гідрооб'ємна приводом і відбором потужності на водометні рушії. Коробка передач забезпечує 4 передачі переднього і 2 заднього ходу.
Плаває БРМ-3К «Рись» завдяки двом одноступінчастим осьовим водометним рушіїв шнекового типу з напрямних апаратом. Управління рухом на плаву здійснюється шляхом перекриття одного з водометів заслінкою. Радіус циркуляції при цьому становить 6-7 м. Задній хід зі швидкістю 2,5 км / год забезпечується реверсом водометного рушія.
