Блокінг - генератор для роботи ламп з холодним катодом

Іноді потрібно використовувати флюоресцентную лампу з холодним катодом з підсвічування старого ЖК монітора, але немає в наявності інвертора. Нам допоможе саморобний блокинг - генератор! Схема досить проста:

Я взяв готовий дросель з електронного баласту компактної люмінесцентної лампи. Ця обмотка, яка містить найбільше число витків, буде видавати високу напругу для лампи.

Потрібно акуратно зняти сердечник з дроселя, ізолювати скотчем обмотку і намотати зверху обмотку колектора дротом приблизно такої ж товщини. У мене вийшло десь 24 витка. Необхідно мотати виток до витка. Якраз виходить один шар.

Поверх нашої обмотки наклеюємо шар скотча і на нього мотаємо обмотку бази - близько 6 витків проводом такої ж товщини. Надягаємо назад сердечник. У нас вийшла котушка з 6 висновками.

Транзистор КТ835А. Можна використовувати інші, але не будь-хто. З моїх запасів багато транзистори давали поганий результат, або взагалі не генерували високу напругу.

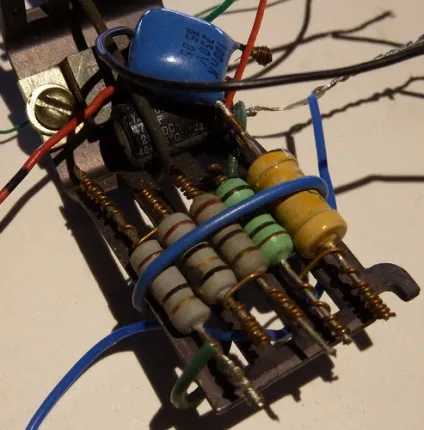

Транзистор обов'язково треба ставити на радіатор - сильно нагрівається! Резистор теж сильно гріється, тому використовував 5 штук по 10 Ом. І 2 конденсатора. Як все виглядає і працює нижче в фотографіях.

Цей пристрій запускалося від комп'ютерного блоку живлення. Струм споживання 1А. Якщо лампа не повністю світиться від 5 вольт, то можна поступово підвищувати напругу. Після запалювання по всій довжині, напруга можна зменшити, щоб лампа менше грілася.

Також блокинг - генератор дозволяє включати лімінесцентние лампи навіть з перегоріли спіраллю.

Ось приклад роботи компактної люмінесцентної лампи. До речі, дросель був узятий саме з такої лампи.

І на цьому не закінчується застосування даного винаходу! До високовольтних дротах замість ламп можна підключити умножитель напруги. Тоді на його виходах виходить висока напруга, здатне пробивати повітря, тобто ми побачимо невеликі блискавки!

Тільки умножитель не повинен знаходиться поруч з блокинг - генератором. Висока напруга виводить з ладу транзистор. У мене кілька згоріло, поки я не зрозумів в чому справа.

І схема помножувача напруги. Конденсатори підходять тільки такого типу, як на фото, діоди будь-які.

Ще можна зробити більш економічний блокинг - генератор. використовуючи трансформатор рядкової розгортки (ТДКС) від старого телевізора або монітора. Через здатність працювати від низької напруги, його ще називають викрадач джоулів або joule thief. Я використовував один акумулятор 1,2 В. Але пристрій можна живити і великим напруженням - підключав максимум 19 Вольт. Орієнтовна схема:

Ближче до кінця ролика блокинг - генератор підключений до 5 В від комп'ютерного блоку живлення з помітним збільшенням високовольтних ефектів. Зменшення опору резистора збільшує напругу на високовольтному виході. При 12 В і резистори 680 Ом допускається короткочасна робота (струм на холостому ходу 140 мА) без радіатора на транзисторі. При довгій роботі і / або меншому опорі резистора транзистор може сильно нагрітися, тому потрібно обов'язково використовувати радіатор.
