Такі складові остова мотора. як циліндри з головками, картер, і деякі інші нерухомі деталі, що знаходяться в корпусі, по інерції від мас і тиску газами, роблять обертальні і зворотно-поступапательние руху, і власне від цих сил починають відчувати теплові, пружні впливу. Саме з цього приводу, деталі, що знаходяться в двигуні, як і остов самого двигуна, обов'язково повинні бути високоміцними і жорсткими.
Головний елемент корпусних частини двигуна (кістяка) - це картер. Внутрішня його частина зайнята колінчастим валом і його опорами, а зовнішня сторони оснащена циліндрами. Також картер оснащений пристроями механізмів з газорозподілу, різного роду вузлами змазує системи (разом з мережами її каналів і нерідко зі спеціальною ємністю, призначеної для масла), і іншим устаткуванням. До бічної стінки картера прикріплені кронштейнери, або лапи по установці двигуна безпосередньо на подмоторную раму. До торцевої стінці прикріплений кожух від маховика. У 2-хтактного автомобілях з кривошипно-камерним типом продувки внутрішня частина картера застосовується для продування циліндрів. Від кількості циліндрів залежить такий показник, як довжина самого циліндра. Поперечний переріз, що знаходиться у внутрішній порожнині картера визначають виходячи від радіуса кривошипа і розміру шатуна.

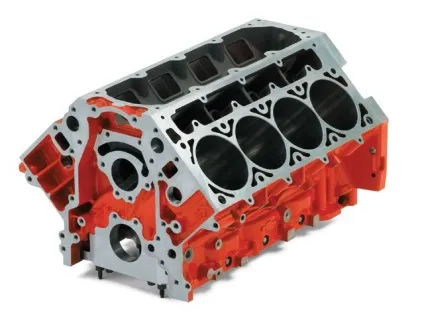

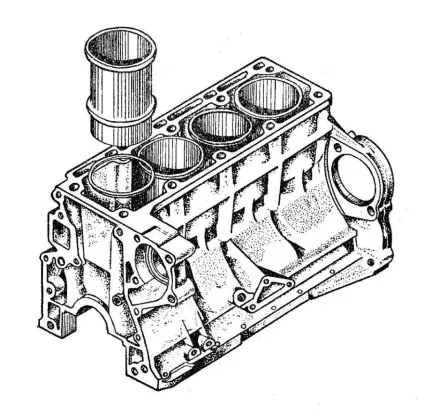

У двигуні, у якого стоїть рідинне охолодження блоку циліндрів. представляється єдина виливок разом з верхньою частиною картера, з яких і утворюється сам блок-картер.
Ця виливок має досить велику жорсткість в дії на сили інерції, сили тиску газу, і його моментів. Підвищена жорсткість у блок-картера дає безпеку на можливу деформацію корінних підшипників, гільз на циліндрі, а також і стикового площині з головою циліндра. Більш того, для цієї безпеки також внутрішні перегородки з зовнішніми стінками обладнані з більш тонкого шару, це знижує значно вага блок-картера. і відповідно, витрата металу різко зменшується.
За зовнішнім поданням блок-картер має вигляд форми коробчатого типу, який приймає на себе всі прямі навантаження, що з'являються в процесі функціонування циклу роботи, і які діють безпосередньо на руховий остов.
Трохи про матеріал виготовлення блоку-картера. Його відливають або з хорошого сплаву алюмінію з властивостями ливарних, або зі спеціального легованого чавуну. При алюмінієвому сплаві блок-картери піддаються штучному зносу в литві. Але маса двигуна значно зменшується (приблизно до 60 відсотків), якщо відлив алюмінієвий. Але, проте, варто зауважити, що величезний недолік такого матеріалу полягає в тому, що при його функціонуванні відбуваються досить значні жарові деформації, які можуть привести до видозміни за формою опорної поверхні. Також досить зменшена міцність самого механізму при даній литві.
Існує два види картеров поршневого двигуна:
Варто зауважити, що роз'ємні картери зі своєю площиною по горизонталі, і паралельні осі щодо коленвала, більш популярні, ніж нероз'ємні.
