Я вже описував ефект паралакса (зміщення різно віддалених об'єктів відносно один одного) і його вплив на процес складання сферичної або секторної панорами. У цьому розділі я хочу пояснити як підручними засобами можна або навіть слід шукати цю саму нодальную точку.

Ми вже знаємо, що нодальной точкою називається точка, що знаходиться на оптичній осі об'єктива, в якій перетинаються промені світла проходять через об'єктив. Ще раз наведу знайому схему:

Чесно кажучи, я не зміг знайти ніде технічних тонкощів опису об'єктивів, звідки можна було б отримати потрібні нам дані. Схеми розташування лінз (наприклад у випадку з об'єктивами Nikon) досить приблизні. Тому проведемо не хитра лабораторне заняття по настройці нашої оптики.

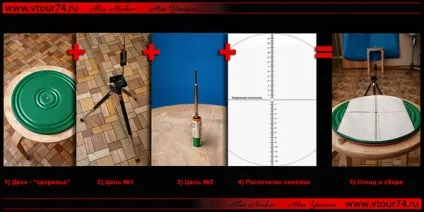

· Об'єктив, для якого шукається нодальная точка

· Яке-небудь пристрій, що обертається навколо центральної осі, в горизонтальній площині. Це може бути «диск-здоров'я», знайомий з дитинства і продається до цих пір в будь-яких спорт товари. Як варіант старий програвач пластинок, піде обертається блюдо для фруктів, закусок або десертів. Власне влаштує навіть шматок фанери, пригвинчений на саморіз до табуретці. Кращим буде той вибір, в якому ви зможете точно визначити і зафіксувати вісь обертання і що буде мати широку горизонтальну площадку для вільного переміщення камери на ній.

· Кілька вузьких вертикальних об'єктів, за якими ми будемо проводити «пристрілювання». Досить двох. Шпильки, ручки, стержні від них, тонкі батарейки. Тобто що то досить контрастне і товщиною пару міліметрів.

Я планую відкалібрувати об'єктив 12-24 на крайніх значеннях фокусної відстані. Вибір крайніх значень (поворот кільця зуму до упору) дозволяє завжди жорстко контролювати положення фокусної відстані в процесі зйомки, що виключить випадкові зміщення в процесі фотосесії.

· На поворотний диск «малюється» і кріпиться роздруківка зі шкалою-лінійкою, для оцінки переміщення камери

· Диск виставляється горизонтально (наприклад, за допомогою бульбашкового рівня)

· Готуються «пристрілювальні» орієнтири. Надалі я їх буду називати «цілі». Враховуємо що видалення між ними складе близько 2х метрів, отже вони не повинні бути занадто тонкими

· Параметри експозиції можна ввести вручну. Завдання отримати достатню глибину різкості для двох «пристрілювальних» об'єктів. Я зазвичай ставлю такі параметри:

ü Ближня «мета» на відстані 0,4 м.

ü далека «мета» на відстані 2 м.

ü Налаштування експозиції - М (ручний режим). ISO 200, f 11, витримка по експонометри.

ü Налаштування різкості - ручний режим

ü Зйомка з відкладеним спуском 3-5 сек або з тросом дистанційній зйомки

· Робимо по 2 кадри таким чином, щоб в першому кадрі «цілі» потрапляли в праву частину знімка, в другому - в ліву частину. Розглядаючи два знімка чітко видно наявність паралакса і його величину.

· Завдання полягає в тому, щоб переміщаючи камеру вздовж оптичної осі, кожен раз роблячи пару тестових знімків, домогтися такої пари знімків, в якій дві «цілі» будуть збігатися (перекривати один одного) без зсувів.

· Як тільки ми знайшли такий стан - запам'ятовуємо цю точку. Це і є нодальная точка об'єктива для даного фокусної відстані.

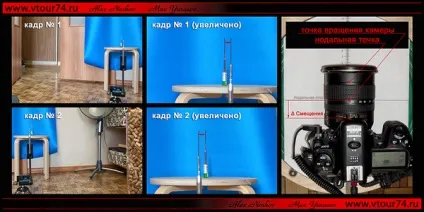

Нижче наведені фото проведеної юстирування. Для зручності я відразу відзначив становище нодальной точки на фотографії камери зверху. Ще раз зверну увагу - ми обертаємо ТІЛЬКИ камеру на поворотній майданчику:

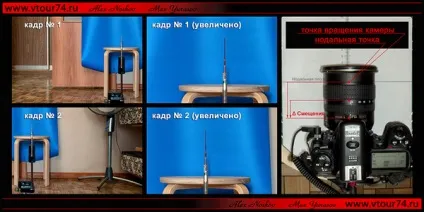

Варіант №2. Я зрушив камеру вздовж оптичної осі назад, на деяку δ

Добре видно, що не дивлячись на присутність параллакса, відстань між осями цілей (кадр№1 збільшено і кадр №2 збільшено), при зміщенні, зменшилася. Отже, ми вгадали напрямок зсуву камери уздовж оптичної осі і продовжуємо її зміщувати далі.

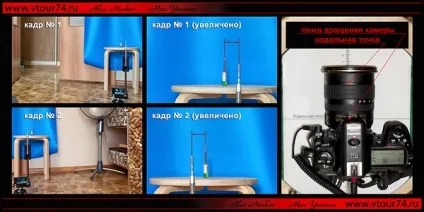

Варіант №3. Нодальная точка збігається з точкою обертання. Цілі на двох кадрах збіглися за єдиною осі. Юстирування закінчена. Дуже уважно запам'ятовуємо цю точку і відбудовував панорамну головку щодо неї.

Ті ж «пристрілювальні процедури» я провів для фокусної відстані 24mm. До слова сказати, не дивлячись на Zoom об'єктив, нодальной точки 12mm і 24mm збіглися. Можливо, це конструктивні особливості конкретно цього об'єктива.

В принципі все це можна виконати безпосередньо на штативі закріпивши камеру в панорамної голівці. Але за моїми особистими відчуттями виробляти зміщення камери вільно лежить на розлініяної майданчику стенду значно простіше, ніж постійно смикати фіксатори панорамної головки. Ще один аргумент на користь універсального стенда - це простий, не витратний спосіб зрозуміти фізичні та оптичні особливості вашого конкретного об'єктива навіть не маючи в наявності дорогою панорамної головки.
