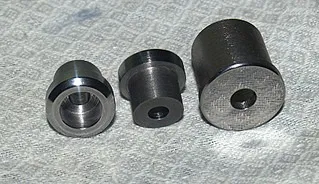

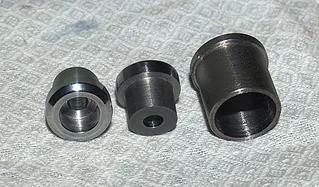

Спочатку я замовив втулочки (спасибі, d! K). Передні втулки робилися під болт з внутрішнім шестигранником + гровер. Сталь.
Видимі поверхні шліфанулі / полірнул. Ті, що під вклейку просто залишив зпід різця.

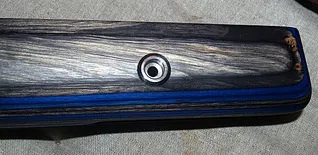

У Дем'яна чарівники по дереву трохи фрезернулі ложу під втулки (спасибі, Дем'ян).

Невелику вибірку-канавку біля основи фрезерування під наполегливу кромку "стаканчика" зробив бормашинкой сам. Для того, щоб втулка села і вклеїти за місцем їй потрібна деяка свобода. А збільшувати під це діаметр всієї вибокі не хотілося. Зверху "щоб хоч якось влізло".

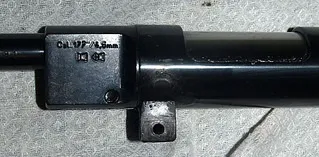

У найближчому автосервісі мені приварили вуха переднього кріплення.
Приварили ху. у. Після слабкого удару маленьким молоточком зварений шов лопнув по стику з трубою. До пластин вух зварювання прилипла шопісец.
Матюкаючись, що не послухався Дем'яна відразу, пішов в ДАК де проварили тріщини променями джедая. Вийшло ох. нно, рукаті всетаки мужики у Дем'яна працюють.
Помазав конюшиною, все стало Черенько. На фото видно шов лазера і пляма контакту з втулкою (знімав сильно пізніше кінця процесу).

Також проварили стики металу між вух, фото немає, але вийшло добре.
Потім добрі люди з оказією з Пітера привезли девкон з наповнювачем з нержавійки. Розраховував на простенький зі сталлю, але цей мені здається краще. Подальша стрілянина під дощем це підтвердила

Зліва на фотке - роздільник. Безбарвний взуттєвої віск в балончику. Лягає на метал тонким шаром. Після висихання легко располіровивать серветкою в тонку плівку яку не видно зовсім. Девкон на цей роздільник прекрасно лягає, а після застигання також прекрасно знімається. Віск знімається з металу будь-яким розчинником, хоч спиртом.

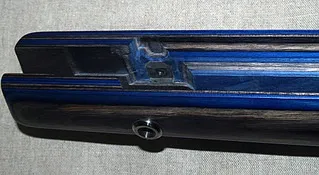

Дерево довелося ще трохи постругать.
Зняв зсередини трохи в районі контакту з передніми вухами, щоб вони при вкладанні заліза дерево не розсовували зовсім.
За місцем трохи збільшив отвори з потрібних сторін з тим, щоб вставлений метал з прикрученими до нього втулками в дереві мав невеликий люфт. Фрезерування робили строго в розмір, відрізати - НЕ пришити
Це гарантує вільну вклейку втулок без всяких непотрібних напружень.
Подивився де у металу виходять зворотні кути, замазав ці місця автопластеліном (наприклад, підстава вух). Це не фотографував, але приблизно так.

Все що вклеюються знежирив, на все що ні вклевалось завдав роздільник (в тч і гвинти). У торець пупинькі заднього гвинта (вона якраз на фото) підклав шайбу, щоб там в подальшому не було контакту з дном втулки-стаканчика. Процес не знімав, був зайнятий трохи.
Що вийшло:

Надлишки девкона з зовнішніх поверхонь спочатку знімав просто ватяними палицями, а для фінішу палицями з бензином "калоша". Відмінно знежирює, знімає незастиглий клей і при цьому не змиває лак ложі.
Після цієї операції збирався просто зробити ліжко під весь циліндр гвинтівки знявши деякий шар дерева.
Але тут зачемто включилася голова, хоча могла бути це зробити і раніше.
І все пропало.

Справа в тому, що паз в дереві під запобіжник-блокування спускового гачка взводу розрізає дерево надвоє до самої п'яти металу.
Тому місць, гдеби дерево охоплювало циліндр гвинтівки знизу повним півколом просто немає.
На останній фотці це видно.
В результаті затягування заднього гвинта в будь-якому випадку буде цей розріз розсовувати і постіль не буде працювати всією площею. Якщо не відразу, так згодом.
Причин по яким тягу запобіжника слід залишити я не придумав.
У момент зведення жати на спусковий гачок в голову мені не приходить.
А накручена гвинтівка автоматично блокує поршень основним передохранітелем. Влаштований він дуже правильно, блокує навіть не шепотіла, а сам зачіп. Вопщем все добре.
Але ситуація ускладнюється тим, що навіть з високим заднім стаканчиком циліндр гвинтівки не може чітко встати на його торець.
Паз УСМ в заднику заходить під пупиню заднього гвинта. Тому півкола там (з боку УСМ) немає.
Щоб виправити ситуацію вирішив зробити велику сталеву фігурну вставку в дерево. І метал на неї ляже, і розрізане дерево зв'яже.
Ось картинка.

За сценарієм вона одягається на виступаючу частину стаканчика.
Глибину виїмки під торець стаканчика міряв за місцем.
Ось вийшло.
Радіус більше ніж потрібно, під майбутню ліжко.


Вибрав бормашинкой дерево, приміряв.

Трохи пільнул, поверхня загрубіть.

Призначення двох пропилов стане ясно пізніше.
Одягнув з пластиліном на пупиню заднього гвинта і вклеїв утянув гарненько.
Точність позиціонування тут не дуже важлива, повех буде ліжко.

Чого вийшло.

Тут потрібно відзначити що девкон не тече. При цьому за консистенцією він приблизно як зубна пста, адгезія до поверхонь - приголомшлива. Я перепробував достатню кількість всяких холодних сварок, є з чим порівняти.
Прибрав надлишки бормашинкой.


І позбувся всіх спогадів про тязі запобіжника.
Висота вставок на 2-3мм нижче поверхні дерева, під ліжко.

Смужки з листа Д16Т взяв у Дем'яна з якихось обрізків.
Вопщем все готово щоб зліпити ліжко і наконецто закінчити.

Тут ніяких нововведень, тупо повторив те, що роблять інші.
Постіль вирішив зробити максимально повну, на всю довжину.
Зняв дерево на глибину приблизно на 3 мм, там де задник теж зробив поглиблення.
Вибирав тільки всередині, зовнішній, видимий периметр не чіпав.

Заліпив пластиліном все, що буде перешкоджати витягуванню металу.
У тому числі і отвори під шпильки УСМ в заднику (на фото ще не замазане).

Стрілкою зазначив місце яке забув закрити. Потрібен хоч шматочок зім'ятою серветки туди засунути. Туди залізло трохи девкона. Чи не прилипло (роздільник з балончика і туди потрапив), але діставати було не зручно. Розбирати, діставати пружину і тп було лінь.
Варто зауважити, що труба циліндра йде в дерево більше ніж наполовину. Тобто зворотний кут уздовж сцукоесть.
Подумавши і помірявши вирішив скотч не ліпити (там трохи, це сотки) сподіваючись що вискочить.
Чи не помилився. Потім шкіркою акуратно зняв маленьку фаску.
В іншому, як в статті. Що потрібно - знежирити, що непотрібно - роздільник і Располіровав по трубі.
В підсумку.



Витягував просто. Замість заднього гвинта укрутив шматок шпильки М6.
Стукнув у висячому положенні пару раз молоточком, все вискочило.
Адже там девкон потрапляє в зазор між пупиней і заднім стаканчиком (всередину стакнчіка).
Чи не прилипає, але руками не дістати.

Треба сказати, що з кількістю я трохи переборщив, бормашинкой довелося попрацювати гарненько.
Ось подробиці. Видно і товщина ліжку в різних місцях.
Поглиблення під шпильку УСМ зробив за відбитками пластиліну.

На стику задника і труби зробив пару рисок, щоб при складанні дотягувати в одне і теж положення.
Спускову скобу спочатку хотів пільнуть там, де денце стаканчика зовні утворює сходинку.
Але доклавши (вона крива до речі) зрозумів, що досить трохи пільнуть бормашинкой під кутом, щоб вона просто ставала під кутом ж до дерева, а на метал площиною.
Так і залишив, тим більше вона з якогось вже зовсім м'якого ЛЮМІНА.
Збираюся завтуліть сталлю. Гвинт вже розчавив ЛЮМІНА так, що легко з отвору не виймається. Як в китайських кронштейнах для оптики.
Чого можу додати.
Намордник-респіратор - це не розкіш, а необхідність.
В якомусь із проміжних етапів трохи попрацював в пилу девкона без нього. Хреново після цього було прмерно тиждень.
Зрозуміло що крайній етап працював як хірург, в окулярах і масці.
І в пилу
Девкону завжди давав застигнути мінімум на 20часов.
Подивився, чого вийшло.
І чим я займався більше півроку?
Правда там крім беддінга було чим зайнятися.
Втулочки, гак, приклад надставіть, вантажі, лижа.
На цьому начебто все.
Не впевнений, що хтось захоче це повторювати
Та й зовні цього тюнінгу не видно
